Immagine Panoramica Degli Elettrocilindri - Phoenix Mecano Lambda Montageanleitung

6. Informazioni sul prodotto

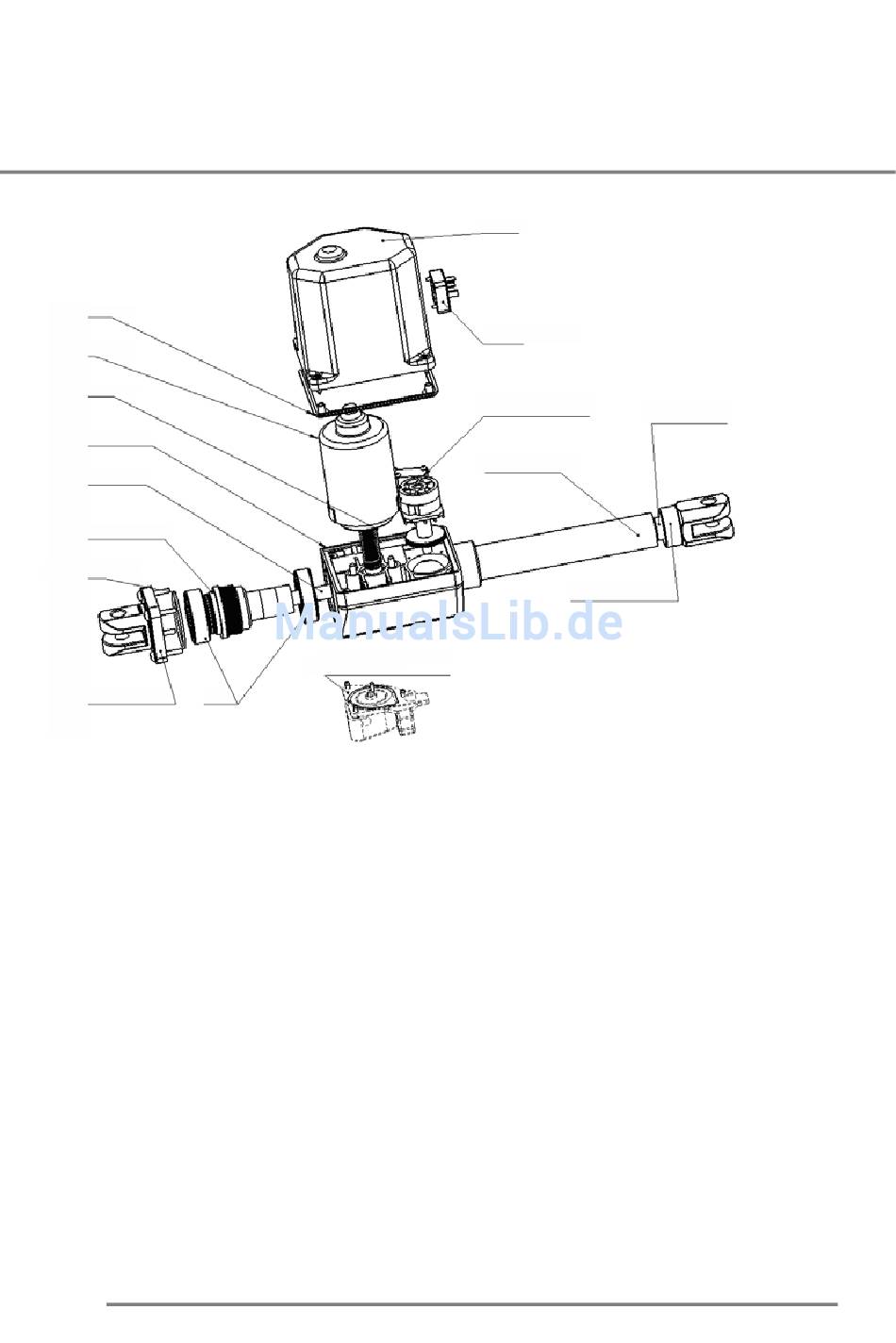

6.6 Immagine panoramica degli elettrocilindri

16
15
14
13
12
11
10
9 8
1 Calotta
2 Connettore
3 Micro di fine corsa unità
4 Biella
5 Tubo di guida
6 Aggancio "anteriore"
7 Regolazione non elettrica (optional)
8 Cuscinetto
9 Aggancio "posteriore"
10 O-ring
11 Albero con ruota a vite
12 Mandrino trapezoidale
13 Scatola ingranaggi
14 Coclea
15 Motore
16 Guarnizione
120
1
2
3
5
6
7
4
