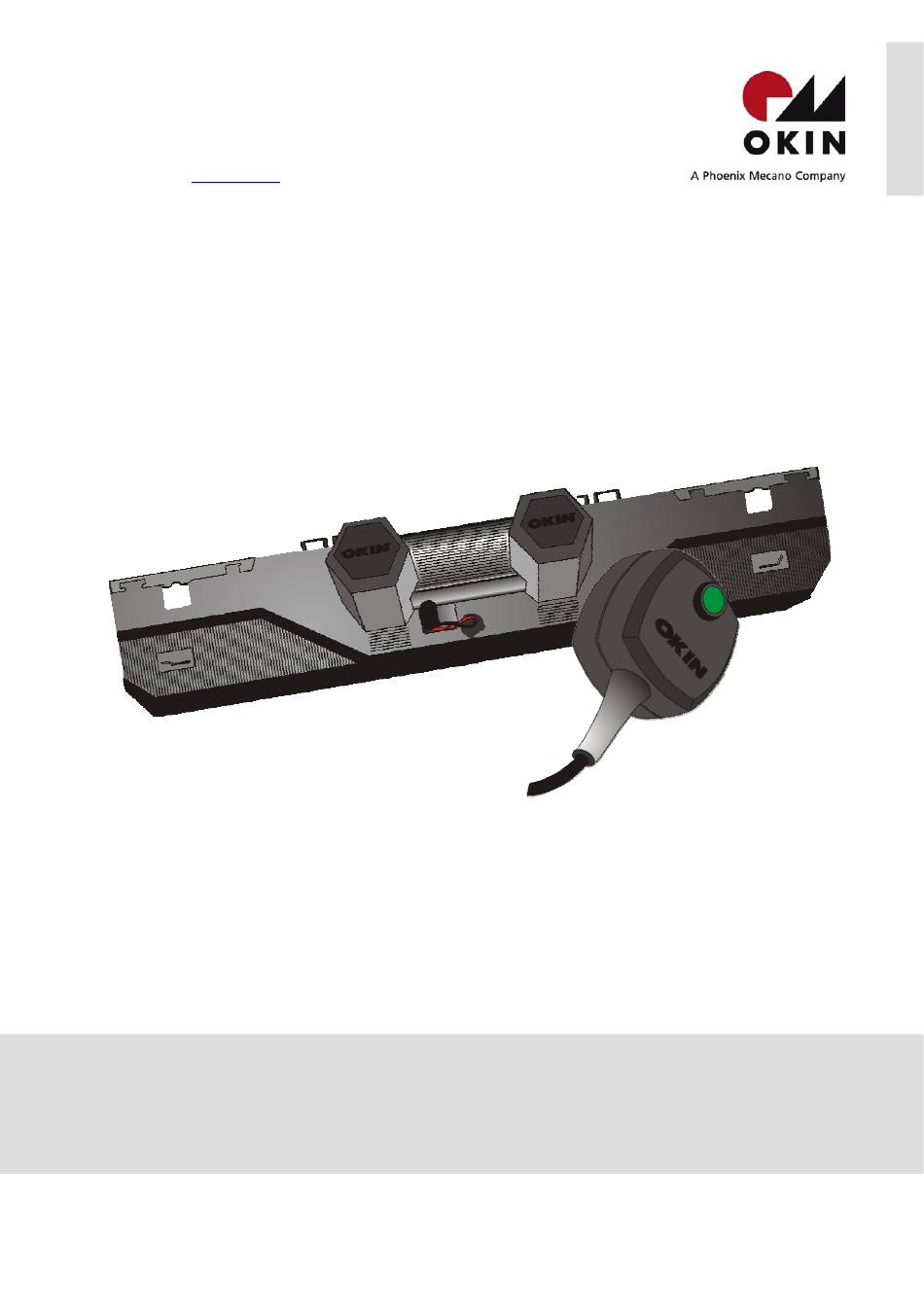

- Seite 1 OKIN Motion Technologies GmbH Friedrich-Ebert-Str. Im Campus 1 51429 Bergisch Gladbach Deutschland info@okin.de / www.okin.de OKIMAT 2SL Version: 003/ 2011-12 Einbauanleitung für den Hersteller des Endprodukts...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Hinweise ..............................3 1.1. Hersteller 1.2. Gewährleistungsbestimmungen 1.3. Kundendienst 1.4. Haftungsbeschränkung 1.5. Urheberschutz Sicherheitshinweise ..........................5 Technische Daten ........................... 6 3.1. Übersicht ... -
Seite 3: Hinweise
Pos: 1 /Einbauanleitungen/Okimaten/Okimat 2SL/00_Titel_Okimat 2SL @ 0\mod_1238080136759_6.doc @ 2730 Pos: 2 /Einbauanleitungen/Vorlagen-Muster/Master_Hinweise @ 0\mod_1238424300330_6.doc @ 2938 1. Hinweise Diese Anleitung ist für den Hersteller eines Endprodukts bestimmt. Sie kann aber als Ergänzung für die Erstellung der Bedienungsanleitung verwendet werden. Bewahren Sie dieses Originaldokument für zukünftige Fragen auf. 1.1. -
Seite 4: Urheberschutz
Einsatz von nicht ausgebildetem Personal Eigenmächtiger Umbauten Technischer Veränderungen Verwendung nicht zugelassener Ersatzteile Der tatsächliche Lieferumfang kann bei Sonderausführungen, der Inanspruchnahme zusätzlicher Bestelloptionen oder aufgrund neuester technischer Änderungen von den hier beschriebenen Erläuterungen und Darstellungen abweichen. Im Übrigen gelten die im Liefervertrag vereinbarten Verpflichtungen, die Allgemeinen Geschäftsbedingungen, sowie die Lieferbedingungen des Herstellers und die zum Zeitpunkt des Vertragsabschlusses gültigen gesetzlichen... -
Seite 5: Sicherheitshinweise
2. Sicherheitshinweise BEWAHREN SIE DIESE SICHERHEITSHINWElSE GUT AUF. Lesen Sie vor Gebrauch des Gerätes die Anweisungen und Hinweise sorgfältig. Es gelten ebenfalls die Sicherheitshinweise der angeschlossenen Antriebssysteme. Vergewissern Sie sich, dass jeder Mitarbeiter, der mit dem Anschluss, der Montage oder dem Gebrauch zu tun hat, ausreichend informiert wurde und Zugang zu dieser Einbauanweisung hat. -
Seite 6: Technische Daten
3. Technische Daten Der OKIMAT ist für die Verwendung in elektromotorisch verstellbaren Betten im häuslichen Bereich vorgesehen. Das System darf nicht verwendet werden: In Umgebungen wo mit dem Auftreten von entzündlichen oder explosiven Gasen/Dämpfen gerechnet werden muß. In feuchter Umgebung (Offshore – Anlagen, Meeresbereich), oder im Freien Mit einem Medizinprodukt, bzw. -
Seite 7: Abmessungen
Anschluss für 1 Handschalter Endabschaltung durch Mikroschalter Optional mit Notabsenkung Steuerung Relais Maximale Druckkraft des 4000 N Rücken- / Fußteils Optional 6000 N Aus Sicherheitsgründen keine Zugkraft Mögliche Handschalter Baseline V0 R Softline +3 Smartline Swingline +3 R Topline +3 Vipline +3 R 3.2. -
Seite 8: Typenschild
3.3. Typenschild Abb. 2:Beispiel Typenschilder 3.4. Beschriftungserklärung: Zeichen Erklärung Benutzung nur in trockenen Räumen Schutzisolation (Schutzklasse II) Konformitätserklärung (Produkt genügt geltenden EU-Richtlinen) „Waste of Electrical and Electronic Equipment” (WEEE-Richtline regelt die Sammlung, Trennung und Behandlung von Elektroschrott) Pos: 6 /Einbauanleitungen/Vorlagen-Muster/Master_Transport_Auspacken_Lagerung_Antrieb @ 0\mod_1238424550879_6.doc @ 2950 - 8 -... -
Seite 9: Transport, Auspacken Und Lagerung
4. Transport, Auspacken und Lagerung 4.1. Transport Bewahren Sie die Originalverpackung auf, um das Gerät im Gewährleistungsfall in dieser zu verschicken. Schützen Sie das Gerät beim Transport vor starker mechanischer Beanspruchung. Transportieren Sie das Gerät immer in der Originalverpackung. Die eingebauten Komponenten sind empfindlich gegen Stöße und starke Erschütterungen. -
Seite 10: Übersicht Okimat 2Sl
Pos: 7 /Einbauanleitungen/Okimaten/Okimat 2SL/20_Titel_Einleitung_Übersicht @ 0\mod_1238080140884_6.doc @ 2760 5. Übersicht OKIMAT 2SL Diese Einbauanleitung bezieht sich auf den OKIMAT 2SL. Er ist für elektromotorisch verstellbare Betten im häuslichen Bereich zu verwenden. 5.1. Übersicht Abb. 3: Vorder- und Rückansicht Anschluss Handschalter ... -
Seite 11: Inbetriebnahme Okimat 2Sl
6. Inbetriebnahme OKIMAT 2SL 6.1. Montage Der OKIMAT wird einbaufertig geliefert. Zur einfachen Montage legen Sie Ihren Lattenrost so, dass das Stahlrohrgestell nach oben zeigt. Entfernen Sie die Seitenschieber ( nehmen Sie den OKIMAT und drücken Sie ihn auf die Rohre des Gestells ... -
Seite 12: Anschluss Des Handschalters
6.2. Anschluss des Handschalters Abb. 5:Anschlussbuchse Stecken Sie den Stecker Ihres Handschalters in die Buchse des OKIMAT Ziehen Sie das Kabel des Handschalters durch die Zugentlastung. Abb. 6: Zugentlastung Stecken Sie jetzt den Stecker mit der Netzfreischaltung in die Steckdose, Ihr System ist betriebsbereit. -
Seite 13: Netzfreischaltung
7. Netzfreischaltung Die OKIN-Netzfreischaltung verhindert magnetische und elektrische Wechselfelder am Bett, es wird kein Stand-by Transformator benötigt. Ausschließlich beim Betätigen des Handschalters fließt Strom, zu jeder anderen Zeit bleibt das Bett spannungsfrei. Ein mit Gleichstrom geladener Kondensator im Antrieb führt dem 2-poligen Relais in der Netzfreischaltung Strom zu und schaltet den Transformator im Antrieb ein. -
Seite 14: Notabsenkung (Optional)
8. Notabsenkung (optional) Die Notabsenkung ermöglicht das Einfahren des Systems zur Basisposition im Falle eines Stromausfalls. Abhängig von der Ausführung wird der OKIMAT über ein oder zwei 9-V- Blockbatterien mit Spannung versorgt. Die Batterien befinden sich im OKIMAT selbst. Die Batterien sind für den Transport gesichert sein und müssen vor der ersten Inbetriebnahme an den Batterieclip angeschlossen werden. -
Seite 15: Instandhaltung - Instandsetzung
9. Instandhaltung – Instandsetzung 9.1. Wartungshinweise Alle Bauteile und Kabel sind regelmäßig per Sichtkontrolle auf mechanische Schäden, Verschleiß und ihre Funktion zu kontrollieren. Bei regelmäßiger Benutzung sollte der Wartungszeitraum 6 Monate nicht überschreiten. Die Oberflächen sind mit einem leicht feuchten Tuch zu reinigen. Prüfen Sie die Stecker auf korrekten Sitz Die Innenteile des Gerätes benötigen, wenn nicht ausdrücklich anders empfohlen, keine Wartung. -
Seite 16: Reparaturen
Antriebe lassen sich Netzanschluss Netzstecker in Steckdose stecken überraschend nicht überprüfen Andere elektrische Verbraucher mehr verfahren, Ist Netzspannung in die Steckdose einstecken und bewegen vorhanden? prüfen ob Spannung vorhanden ist Handsender defekt? Das Antriebssystem ca. 20-30 Minuten in Ruhestellung belassen dann erneut testen Wenn möglich, Handsender tauschen und erneut testen... -
Seite 17: Außerbetriebnahme Und Entsorgung
10. Außerbetriebnahme und Entsorgung 10.1. Außerbetriebnahme Warnung – Verletzungsgefahr durch Einklemmen! Vor der Demontage den Lattenrost unbedingt in die Grundstellung fahren. Es besteht Verletzungsgefahr durch Einklemmen beim Lösen des Beschlags vom Antriebssystem. Nachdem die Anwendung in die Grundstellung gefahren ist, ziehen Sie den Netzstecker und entfernen sie das Handschalter oder Empfängerkabel aus der Anschlussbuchse des OKIMATEN. -
Seite 18: Konformitätserklärung
11. Konformitätserklärung Pos: 15 /Einbauanleitungen/Vorlagen-Muster/Master_z_letzte Seite_Änderungshinweis @ 0\mod_1238424476552_6.doc @ 2946 ===== Ende der Stückliste ===== - 18 -...
