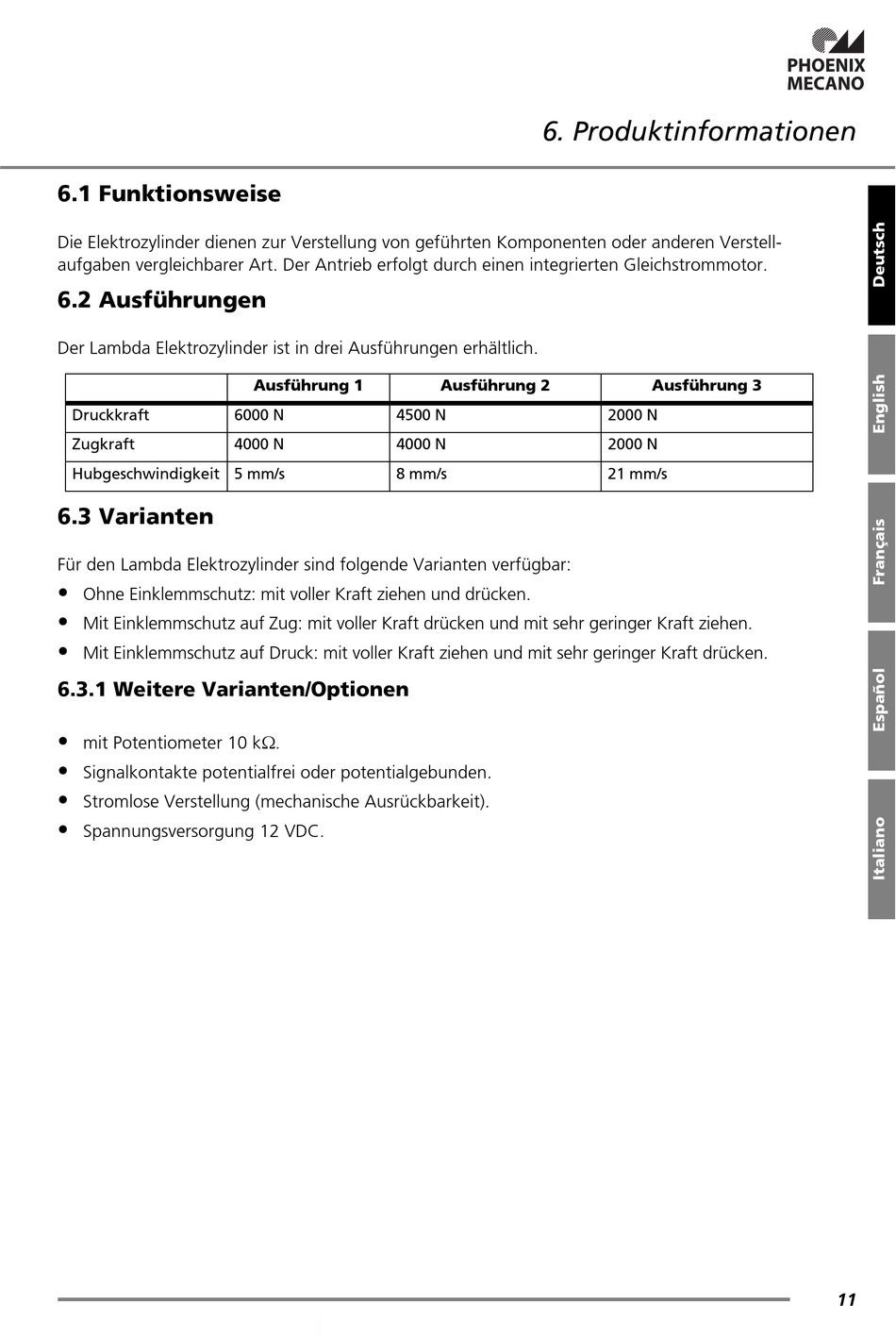

Produktinformationen; Funktionsweise; Ausführungen; Varianten - Phoenix Mecano Lambda Montageanleitung

6.1 Funktionsweise

Die Elektrozylinder dienen zur Verstellung von geführten Komponenten oder anderen Verstell-
aufgaben vergleichbarer Art. Der Antrieb erfolgt durch einen integrierten Gleichstrommotor.
6.2 Ausführungen
Der Lambda Elektrozylinder ist in drei Ausführungen erhältlich.
Druckkraft
Zugkraft
Hubgeschwindigkeit 5 mm/s

6.3 Varianten

Für den Lambda Elektrozylinder sind folgende Varianten verfügbar:
•
Ohne Einklemmschutz: mit voller Kraft ziehen und drücken.
•
Mit Einklemmschutz auf Zug: mit voller Kraft drücken und mit sehr geringer Kraft ziehen.
•
Mit Einklemmschutz auf Druck: mit voller Kraft ziehen und mit sehr geringer Kraft drücken.

6.3.1 Weitere Varianten/Optionen

•
mit Potentiometer 10 k.
•
Signalkontakte potentialfrei oder potentialgebunden.
•
Stromlose Verstellung (mechanische Ausrückbarkeit).
•
Spannungsversorgung 12 VDC.
Ausführung 1
6000 N 4500 N
4000 N 4000 N
8 mm/s

6. Produktinformationen

Ausführung 2
2000 N
2000 N
21 mm/s
Ausführung 3
11
