7.5.3 Installazione e montaggio

Non pretensionare mai il cavo Bowden da libero, sussiste il rischio di
disaccoppiamento della biella.
Successivamente l'elettrocilindro non sarebbe più in grado di svolgere la propria
funzione. Anche in caso di forze ridotte sussiste il rischio di danneggiamento.
L'unità cavo Bowden è montata sull'elettrocilindro dal produttore.
Il cavo Bowden viene fissato contro l'elettrocilindro.
Con la vite di regolazione è possibile ridurre il gioco.

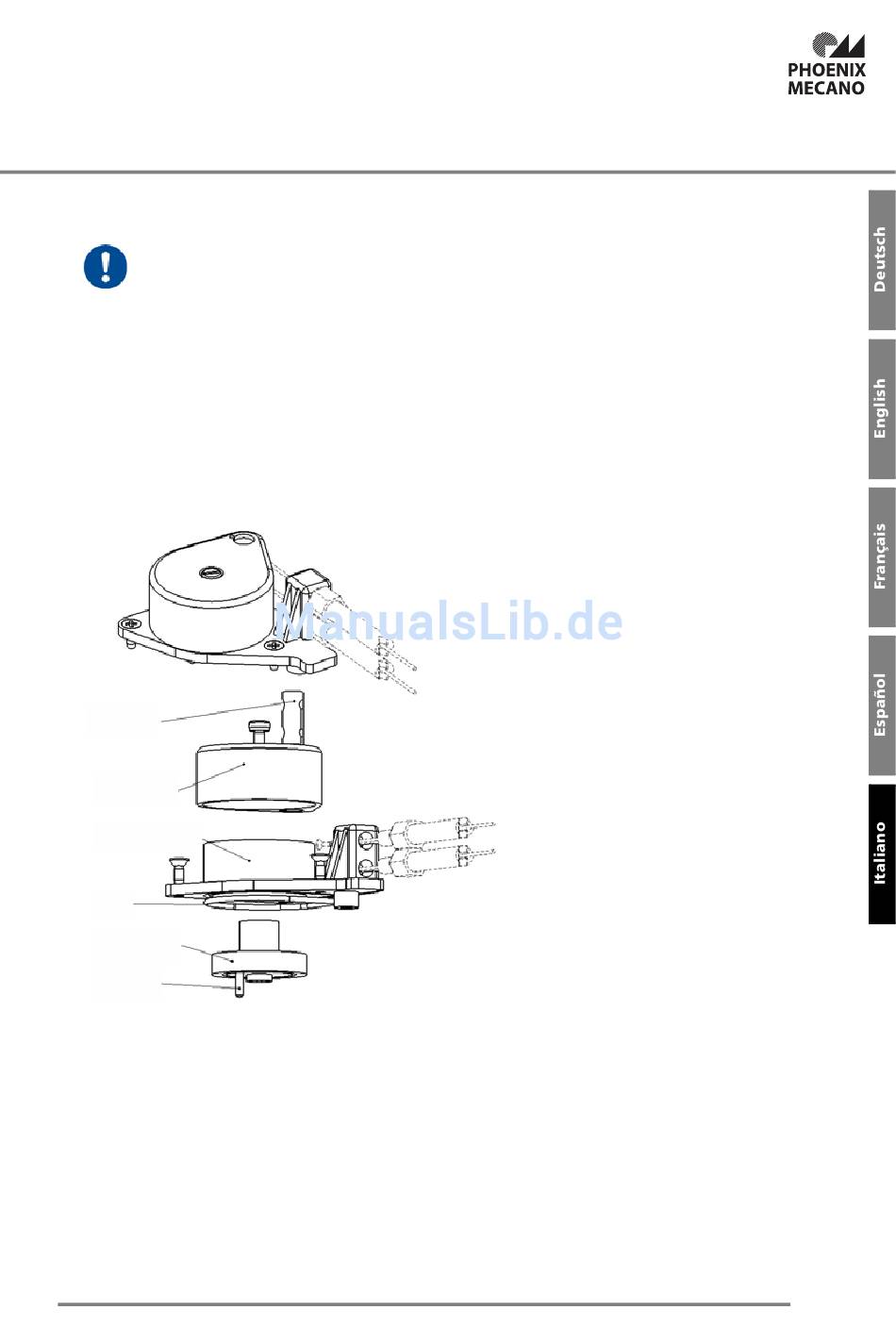

7.5.4 Panoramica dell'unità cavi Bowden
1
2
3
4
5
6
1 Perno cilindrico
2 Attacco
3 Alloggiamento cavo Bowden
4 O-ring
5 Ruota eccentrica
6 Perno cilindrico
