Français
ATTENTION
Bosch Power Tec GmbH
[5]
Compteur de production PV
Le compteur de production PV enregistre l'énergie
générée par l'installation photovoltaïque.
[6]
Compteur d'injection
Le compteur d'injection enregistre l'énergie injectée
dans le réseau public par votre installation
photovoltaïque.
[7]
Compteur de facturation du fournisseur d'énergie
Le compteur de facturation enregistre l'énergie
livrée à votre foyer par le réseau public.
[8]
Réseau public
Risque de blessure dû à des raccords électriques
mal réalisés
Un raccord électrique mal réalisé peut provoquer des
arcs électriques. Ceux-ci constituent un fort risque
d'incendie.
Vérifier que tous les câbles sont raccordés et fixés

correctement.
Éviter que les câbles n'entrent en contact les uns

avec les autres.

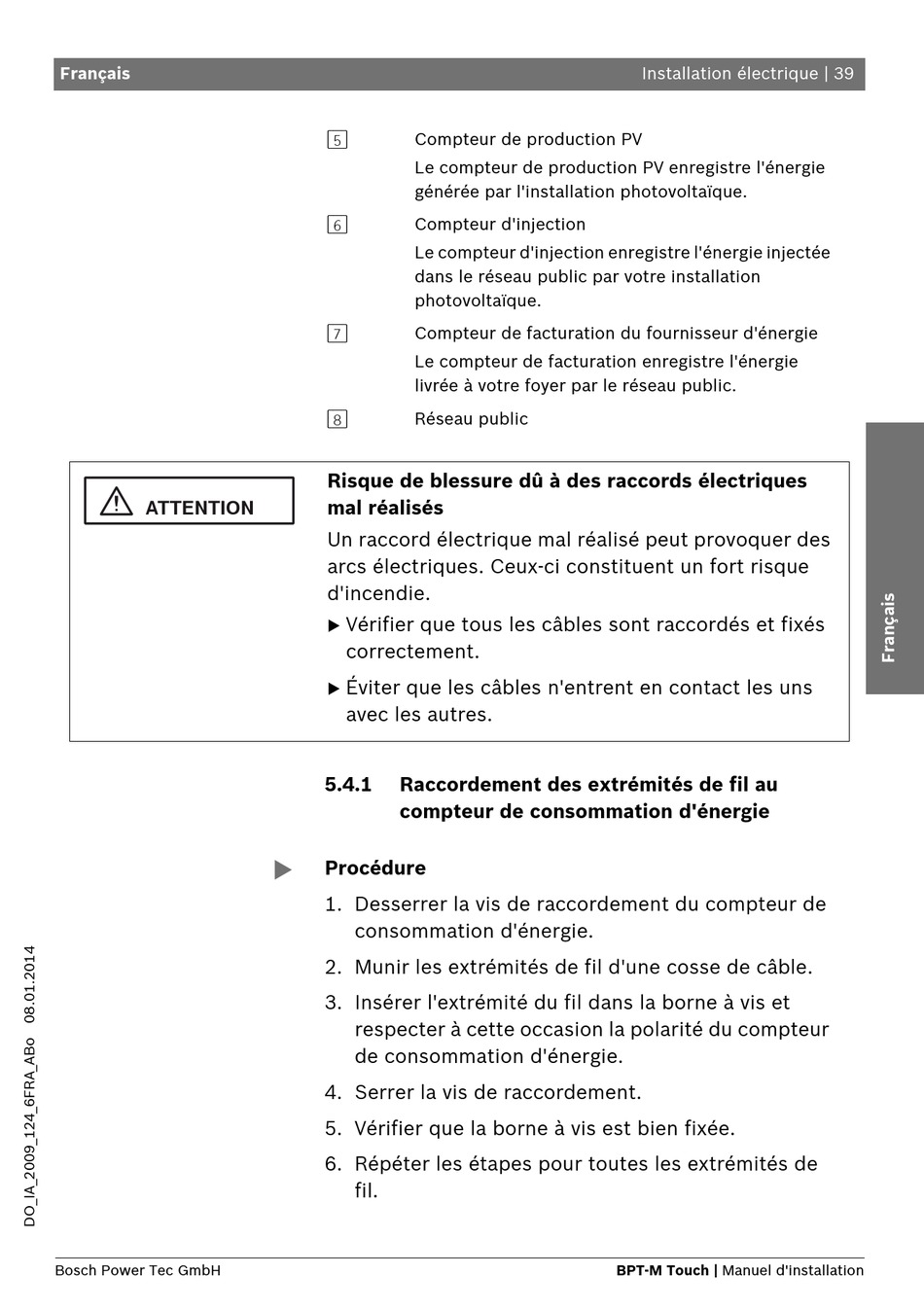

5.4.1 Raccordement des extrémités de fil au
compteur de consommation d'énergie
▶
Procédure
1. Desserrer la vis de raccordement du compteur de
consommation d'énergie.
2. Munir les extrémités de fil d'une cosse de câble.
3. Insérer l'extrémité du fil dans la borne à vis et
respecter à cette occasion la polarité du compteur
de consommation d'énergie.
4. Serrer la vis de raccordement.
5. Vérifier que la borne à vis est bien fixée.
6. Répéter les étapes pour toutes les extrémités de
fil.
Installation électrique | 39
BPT-M Touch | Manuel d'installation
