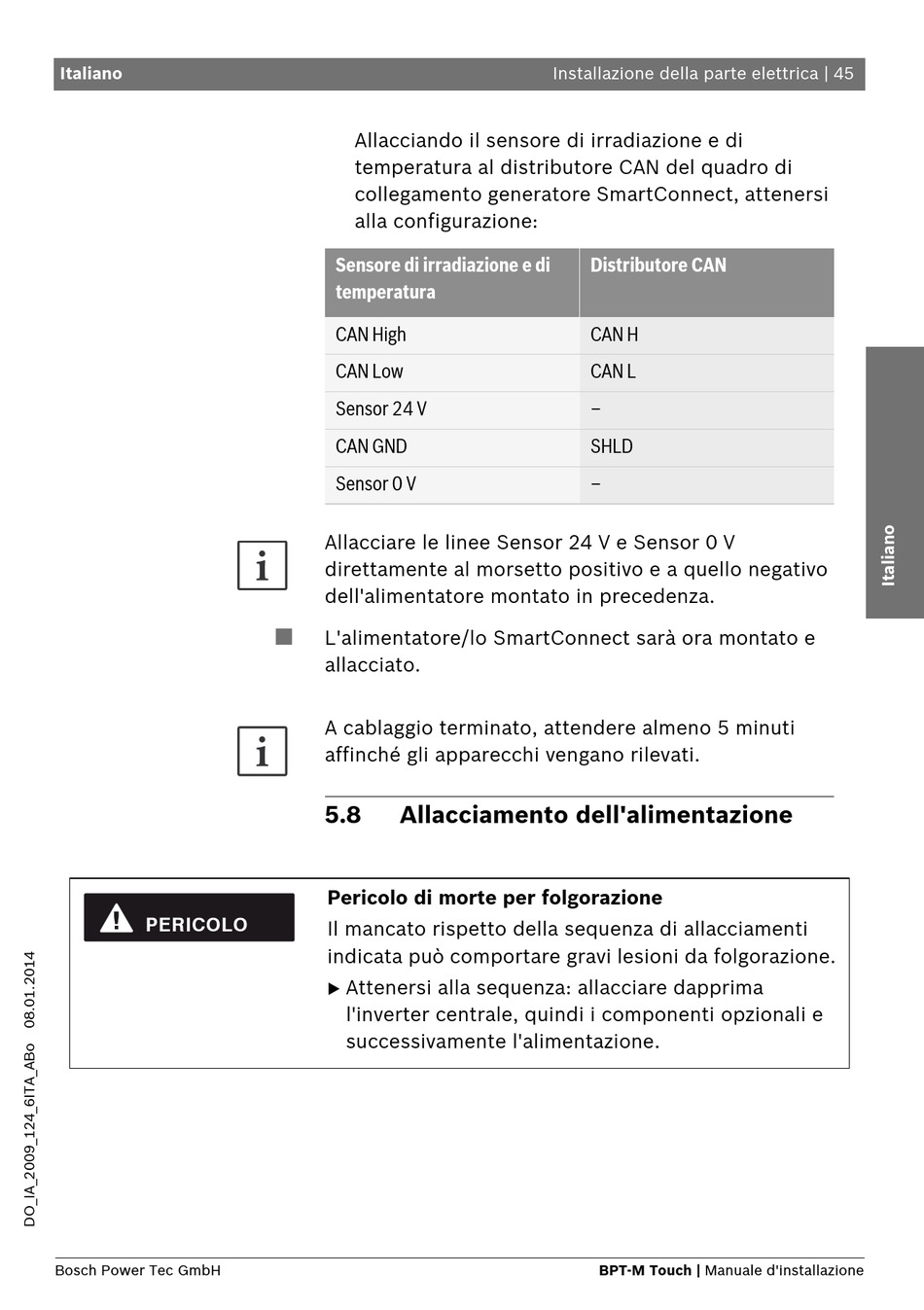

Allacciamento Dell'alimentazione - Bosch BPT-M Touch Installationsanleitung

Italiano
PERICOLO
Bosch Power Tec GmbH
Allacciando il sensore di irradiazione e di
temperatura al distributore CAN del quadro di
collegamento generatore SmartConnect, attenersi
alla configurazione:
Sensore di irradiazione e di
temperatura
CAN High
CAN Low
Sensor 24 V
CAN GND
Sensor 0 V
Allacciare le linee Sensor 24 V e Sensor 0 V
direttamente al morsetto positivo e a quello negativo
dell'alimentatore montato in precedenza.
■
L'alimentatore/lo SmartConnect sarà ora montato e
allacciato.
A cablaggio terminato, attendere almeno 5 minuti
affinché gli apparecchi vengano rilevati.
5.8

Allacciamento dell'alimentazione

Pericolo di morte per folgorazione
Il mancato rispetto della sequenza di allacciamenti
indicata può comportare gravi lesioni da folgorazione.
Attenersi alla sequenza: allacciare dapprima

l'inverter centrale, quindi i componenti opzionali e
successivamente l'alimentazione.
Installazione della parte elettrica | 45
Distributore CAN
CAN H
CAN L
–
SHLD
–
BPT-M Touch | Manuale d'installazione
