RD 95272/2020-10-14
Ersetzt: 2020-07-09

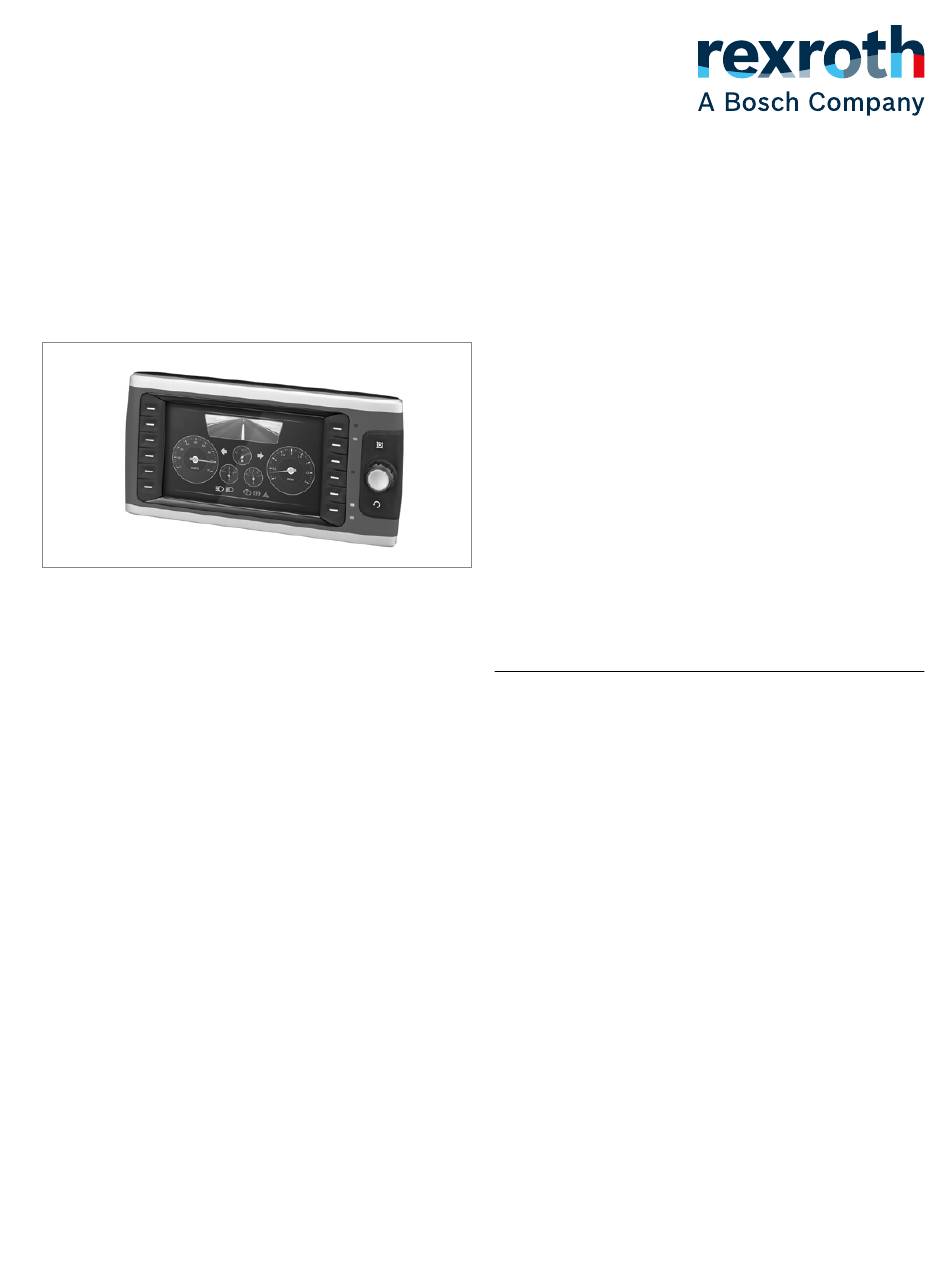

BODAS Display DI4
Baureihe 10
Merkmale
▶ Frei programmierbares visuelles HMI
- Gestaltung der Display-Inhalte, Bedienelemente-
funktion und des Verhaltens mit CODESYS V3.5
Entwicklungsumgebung
- Variable Beleuchtung der Bedienelemente und Icons
(Farbe, Intensität)
▶ Intuitive Bedienung des DI4
- Ergonomisch geformte Tasten und Dreh-/Drückgeber
mit haptischem Feedback
- Akustisches Feedback durch integrierten
Lautsprecher/Audio out
▶ Flexibler Einbau in die Kabine
- Ausrichtung in 90° Schritten möglich
- Standalone
(RAM Mount® oder kundenspezifische Lösung)
- Im Dashboard integriert (Montagerahmen)
▶ Integration BODAS-service Funktionen
- Suchfunktion von angeschlossenen
BODAS RC-Controllern im CAN-Bus Netzwerk
- Darstellung und Konfiguration von Parametern und
Prozessgrößen
- Import- / Exportfunktion für Parameterdateien über
USB-Schnittstelle
- Darstellung der aktiven und gespeicherten Fehler
- Flashen von BODAS RC-Controllern
▶ Variante DI4 Professional
- Touchscreen
- Ethernet
▶ 7" Farbdisplay mit Auflösung 800×480 Punkten
▶ Prozessor iMX6 Solo mit 800 MHz
▶ 2 GB Flash-Speicher und 512 MB RAM
▶ Schnittstellen:
- 2× CAN 2.0B
- 1× USB 2.0
- 3× digitale/analoge Eingänge
- 2× digitale Ausgänge
- 2× analoge Videoeingänge (PAL, NTSC)
▶ Integrierter Umgebungslichtsensor
▶ 4× Status-LEDs (1× Multi color, 3× Single color)
▶ Echtzeituhr mit Gangreserve (500 h)
Inhalt
RD 95272/2020-10-14, Bosch Rexroth AG
2
2
5
7
8
9
10
11
15
16
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Bosch REXROTH DI4 Serie 10
Inhaltszusammenfassung für Bosch REXROTH DI4 Serie 10
-
Seite 1: Inhaltsverzeichnis
– Darstellung und Konfiguration von Parametern und Prozessgrößen – Import- / Exportfunktion für Parameterdateien über USB-Schnittstelle – Darstellung der aktiven und gespeicherten Fehler – Flashen von BODAS RC-Controllern ▶ Variante DI4 Professional – Touchscreen – Ethernet RD 95272/2020-10-14, Bosch Rexroth AG... -
Seite 2: Typschlüssel
DI4 Baureihe 10 | BODAS Display Typschlüssel Typschlüssel Beschreibung Mit dem BODAS Display DI4 bietet Bosch Rexroth ein frei ‒ ‒ programmierbares und hochauflösendes Farbdisplay mit einem leistungsfähigen 32 Bit Prozessor und einer Display Type Diagonale von 7“. Display Das Display ermöglicht je nach Programmierung beispiels- Version weise die Anzeige von Prozessgrößen, statischen und... -
Seite 3: Programmierung
CODESYS Entwicklungsumge- zwei Videoquellen nach PAL oder NTSC Standard (z. B. bung den jeweiligen Elementen zugewiesen werden. BODAS Farb-Videokameras von Bosch Rexroth). Die von den Kameras übertragenen Videosignale können je nach Die Darstellung der gestalteten Oberflächen erfolgt Konfiguration der Bedienoberfläche als überlagerte Bilder... - Seite 4 Führerstandes erfolgen. Zur Integration in das Armaturenbrett steht ein Montage-Rahmen zur Verfügung. Für eine Montage Stand-alone ist auf der Rückseite des Geräts ein Befestigungsflansch vorhanden. Die Befesti- gung erfolgt über definierte Schraubpunkte und ist mit dem RAM Mount®-System kompatibel. Bosch Rexroth AG, RD 95272/2020-10-14...
-
Seite 5: Technische Daten
Es ist sicherzustellen, dass verwendete USB-Massenspeicher Signalpegel aufweisen, die kompatibel mit den geltenden USB-Normen sind. Produkte, die diesbezügliche Merkmale aufweisen, sind üblicherweise durch Angaben wie z.B. „UBS-konform“ oder „USB- compliant“ auf der Verpackung oder im Datenblatt gekennzeichnet. RD 95272/2020-10-14, Bosch Rexroth AG... -
Seite 6: Bedienelemente
Tastenleiste linke Seite, 6 frei konfigurierbare Softkeys Tastenleiste rechte Seite, 6 frei konfigurierbare Softkeys LED status grün LED status gelb LED status rot Mehrfarbige Status LED Lichtsensor Hardkey „Home“ Taste 10 Dreh-/ Drückgeber 11 Hardkey „Zurück“ Taste Bosch Rexroth AG, RD 95272/2020-10-14... -
Seite 7: Abmessungen Di4
Abmessungen DI4 Front- und Seitenansicht 267.2 Rückseite, Gehäusedeckel mit Anschlussfläche für Befestigungsplatte Druckausgleichselement +0.3 –0.3 Anzugsmoment für RAM mount (M5): 4.5 Nm, Anzugsmoment der M12×1 Schraube für Stecker: 0.6 Nm Das Druckausgleichselement erfordert mechanischen Schutz RD 95272/2020-10-14, Bosch Rexroth AG... -
Seite 8: Anschlussplan
Versorgung Kamera ‒ Video GND geschirmte Leitung erforderlich TD– Video 2 M12 RD– Video + Schaltausgang Versorgung Kamera + Versorgung Kamera ‒ Video GND Zur Sicherstellung der Produkteigenschaften müssen die Klemmen GND und CarGND angeschlossen werden. Bosch Rexroth AG, RD 95272/2020-10-14... -
Seite 9: Übersicht Funktionen
über USB. ware. Muss gegen Batterie geschal- tet werden. 25, 26 Digitaler Ausgang DO1, DO2 Digitaler Schalter gegen Masse maximal 300 mA der CPU Zur Sicherstellung der Produkteigenschaften müssen die Klemmen GND und CarGND angeschlossen werden. RD 95272/2020-10-14, Bosch Rexroth AG... -
Seite 10: Steckkontakte Am Display
0.6 Nm Zur Sicherstellung der Produkteigenschaften müssen die Klemmen GND und CarGND angeschlossen werden. Die M12 Steckerverbindungen sind im Auslieferzustand durch Schutzkappen verschlossen. Sofern kundenseitig keine Gegenstecker montiert werden, müssen die Schutzkappen montiert bleiben. (handfest anziehen) Bosch Rexroth AG, RD 95272/2020-10-14... -
Seite 11: Zubehör
BODAS Display | DI4 Baureihe 10 Zubehör Zubehör Folgendes Zubehör kann für die Inbetriebnahme, Betrieb und Service bei Bosch Rexroth bezogen werden: Bezeichnung Bestellnummer Montagerahmen für DI4 R917010011 DI4 Entwickler Kabelbaum-Set inkl. Ethernet USB Adapter R917010012 DI4-Videokabel R917010013 DI4-Ethernetkabel R917010014 DI4 RAM Mount®-Set... -
Seite 12: Rückseite
Für die Montage des Einbaurahmens dürfen die verwendeten Schraubenköpfe einen Durchmesser von maximal ø10,5 mm und einer Höhe von maximal 3,4 mm nicht überschreiten. Der Einbauschacht und das umgebende Material müssen ausreichend steif gegen Durchbiegung sein und dürfen nicht vibrationsverstär- kend wirken. Schraubverbindungen sind ggfs. gegen Lockern und Lösen zu sichern. Bosch Rexroth AG, RD 95272/2020-10-14... - Seite 13 Lochbild und 1.5 inch Ball) einem RAM-201U (double auf der gegenüberliegenden Seite offene Kabelenden aus. socket arm für 1.5“ ball bases) und den dazugehörigen Das Kabel ist geschirmt. Länge: ca. 5 m Schrauben. Nur zur Entwicklung geeignet, nicht für Verbau in Serie RD 95272/2020-10-14, Bosch Rexroth AG...
- Seite 14 Ethernet-Kabel, Ethernet-USB-Adapter, Netzteil, RAM Mount®, BODAS Kamera inkl. passendem Kabel für die Kamera und Dokumentation. Hauptstecker inkl. Steckergehäuse 26-polig, Kontakten und Abdichtung zur manuellen Stecker-/Kabelkonfektionie- rung. Nur zur Entwicklung geeignet, nicht für Verbau in Serie Bosch Rexroth AG, RD 95272/2020-10-14...
-
Seite 15: Ergänzende Angebots- Und Verkaufsbedingungen
Änderung oder Anpassung der OSS, die anwendbaren enthält, erworben haben oder (ii) im Falle von Code OSS-Lizenzen akzeptieren und die Verantwortung dafür unter der GPL v3 so lange wie Bosch Rexroth Ersatz- übernehmen, dass Sie die anwendbaren OSS-Lizenzen teile oder einen Kundendienst für dieses Produkt beachten. -
Seite 16: Sicherheitshinweise
DI4 Baureihe 10 | BODAS Display Sicherheitshinweise Bosch Rexroth BODAS-service Sicherheitshinweise ▶ Bosch Rexroth räumt dem Kunden das nicht aus- schließliche Recht ein, die auf dem Bosch Rexroth Allgemeine Hinweise Produkt vorinstallierte BODAS-service Diagnose- und ▶ Die Schaltungsvorschläge von Bosch Rexroth beinhal- Flash-Software als Einzellizenz zeitgleich auf aus- ten keinerlei systemtechnische Verantwortung für die... - Seite 17 Fehlfunktionen führen. Instandsetzungen sofortige Instandsetzung erfolgen. am BODAS Display DI4 dürfen ausschließlich durch ▶ In die Öffnungen des Gerätes darf keine Druckluft Bosch Rexroth oder durch entsprechende eingeblasen werden (Explosionsgefahr). Vertragspartner erfolgen. ▶ Während des Betriebs können sich insbesondere die ▶...
- Seite 18 ▶ Leitungen dürfen nicht geknickt oder verdreht werden, werden. nicht an Kanten scheuern und nicht ohne Schutz durch scharfkantige Durchführungen verlegt werden. ▶ Leitungen sind in ausreichendem Abstand zu heißen und beweglichen Fahrzeugteilen zu verlegen. Bosch Rexroth AG, RD 95272/2020-10-14...
- Seite 19 ▶ Ein Einsatz in explosionsgefährdeten Bereichen ist unzulässig. ▶ Bei Schäden, die aus nicht bestimmungsgemäßer Ver- wendung und/oder aus eigenmächtigen, in diesem Datenblatt nicht vorgesehenen Eingriffen entstehen, erlischt jeglicher Gewährleistungs- und Haftungsan- spruch gegenüber dem Hersteller. RD 95272/2020-10-14, Bosch Rexroth AG...
- Seite 20 DI4 Baureihe 10 | BODAS Display Bosch Rexroth AG © Bosch Rexroth AG 2020. Alle Rechte vorbehalten, auch bzgl. jeder Robert-Bosch-Straße 2 Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für 71701 Schwieberdingen den Fall von Schutzrechtsanmeldungen. Die angegebenen Daten dienen Germany allein der Produktbeschreibung. Eine Aussage über eine bestimmte Beschaf- Service Tel. +49 9352 40 50 60...
