Français
Bosch Power Tec GmbH
N° Connecteur
(5)
USB (type B),
périphérique
(6)
USB (type A), hôte

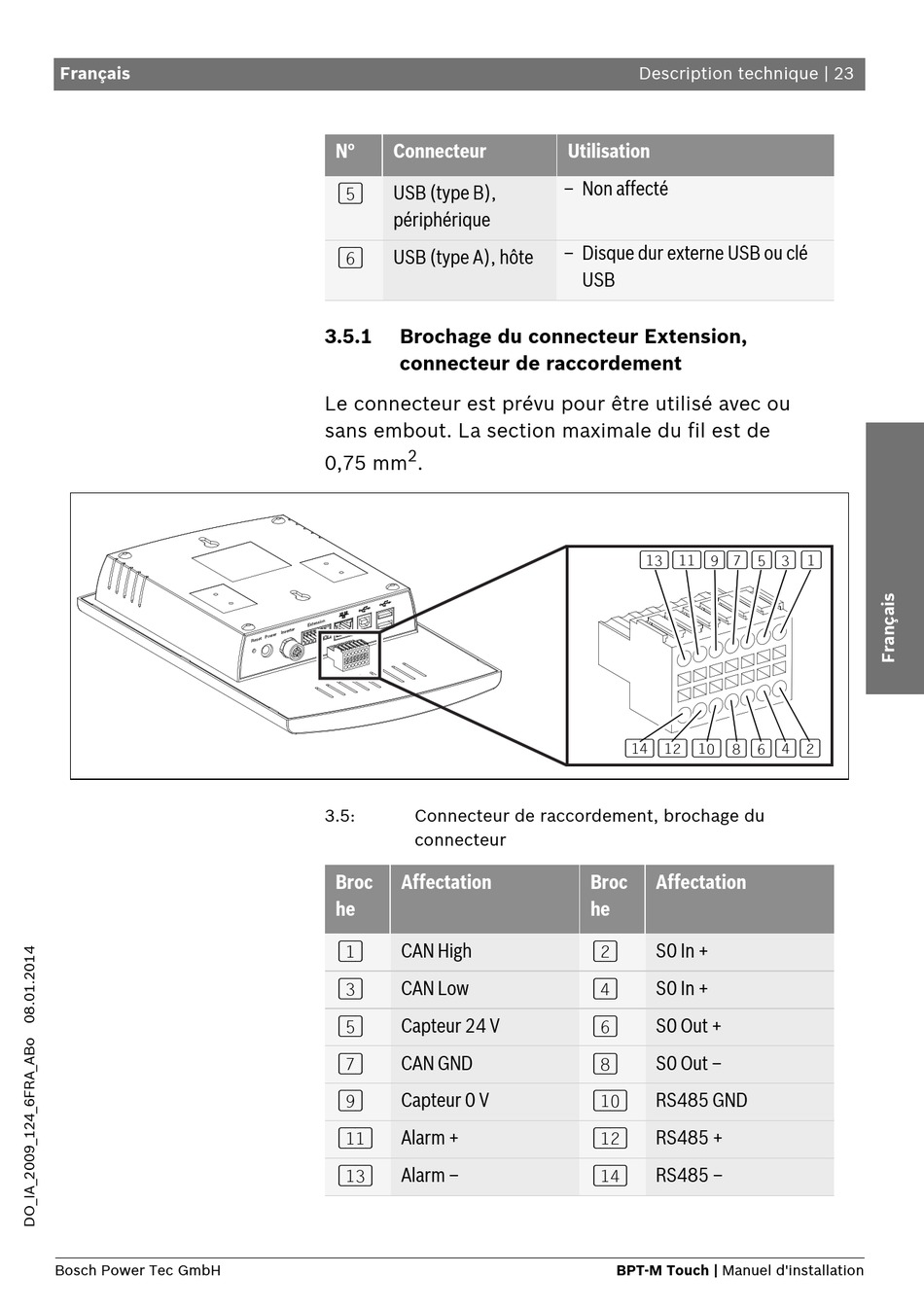

3.5.1 Brochage du connecteur Extension,
connecteur de raccordement
Le connecteur est prévu pour être utilisé avec ou
sans embout. La section maximale du fil est de
2
0,75 mm .
3.5: Connecteur de raccordement, brochage du
connecteur
Broc Affectation
he
(1)
CAN High
(3)
CAN Low
(5)
Capteur 24 V
(7)
CAN GND
(9)
Capteur 0 V
(11)
Alarm +
(13)
Alarm –
Description technique | 23
Utilisation
– Non affecté
– Disque dur externe USB ou clé
USB
(13) (11) (9) (7)
(14) (12) (10) (8)
Broc Affectation
he
(2)
S0 In +
(4)
S0 In +
(6)
S0 Out +
(8)
S0 Out –
(10)
RS485 GND
(12)
RS485 +
(14)
RS485 –
BPT-M Touch | Manuel d'installation
(5) (3) (1)
(6) (4) (2)
