MON201CL | Bedienungshandbuch | Installation

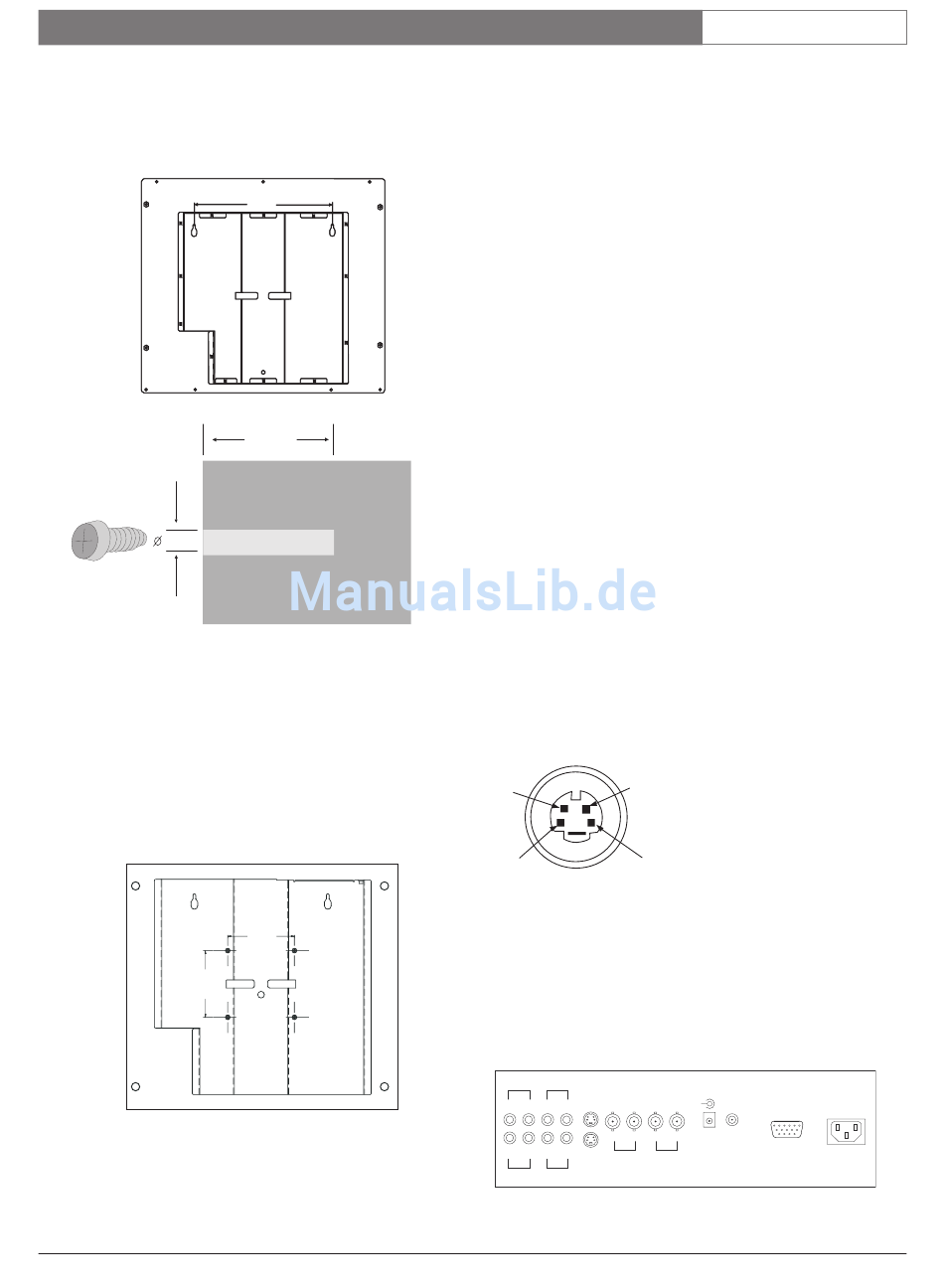

4.3 Wandbefestigung

4.3.1 Löcher für Wandbefestigung
Verwenden Sie die vorgestanzten 200-mm-Löcher.
1/4"
HINWEIS: Befestigen Sie Befestigungshalterung auf
einem festen Untergrund.
4.3.2 Löcher gemäß VESA-Norm
Verwenden Sie bei der Installation des LCD-Monitors
mit einer Wandhalterung das 100 mm-Lochmuster
nach VESA-Norm auf der Rückseite.
100 mm
Bosch Security Systems | 14. März 2005
200 mm
1.5"
100 mm
4.4 Anschluss des Composite Video-
Signals an den Monitor
Auf der Rückseite des Monitors befinden sich zwei (2)
BNC- Anschlüsse für Composite Video-Eingabe und
zwei (2) BNC-Anschlüsse für Composite Video-
Ausgabe (Abbildung 2).
HINWEIS: Alle Videoeingänge sind aktiv
durchgeschleift. Im Einzelanschlussmodus wird die
Impedanz durch das Eingangssignal am
Eingangsanschluss automatisch auf 75 Ohm eingestellt.
Falls das Kabel auch an den Ausgangsanschluss
angeschlossen ist, kann das Videosignal an einen
anderen, über die Funktion Active Loop-Through
angeschlossenen Monitor weitergeleitet werden. Auf
diese Weise können bis zu drei (3) Monitore
angeschlossen werden.
HINWEIS: Drücken Sie für die Auswahl zwischen
Eingang 1 und Eingang 2 an der Vorderseite des
Monitors auf INPUT (Abbildung 1 Element 2).
4.5
Anschluss des Y/C (S-Video)-
Signals an den Monitor
Es gibt zwei (2) Mini-DIN-Anschlüsse für den S-Video
(Y/C)-Eingang und -Ausgang (wie in Abbildung 2 und
Abbildung 3 dargestellt).
HINWEIS: Die Eingänge Y und C werden mit 75 Ω
abgeschlossen.
3
4
2
1
Abbildung 3: Y/C-Anschluss
4.6 Anschluss von Audiogeräten an den
Monitor
Für die Audioeingabe (R) und -ausgabe (L) stehen zwei
(2) Arten von Stereo-Audio-Anschlüssen zur Verfügung
(Abbildung 4).
Audio 1
Audio 1
output
output
L
R
L
R
Y/C output
Out
In
Out
Y/C input
L
R
L
R
Video 2
Video 1
Audio 2
Audio 1
input
input
Abbildung 4: Explosionsdarstellung der Anschlüsse
DE | 7
1. Masse
1. GND
2. Masse
2. GND
3. Y-Signal IN oder OUT
3. Y-signal IN or OUT
4. C-Signal IN oder OUT
4. C-signal IN or OUT
+
In
DC12V
Audio
output
output
PC/VGA
Mains
input
