Italiano
Bosch Power Tec GmbH

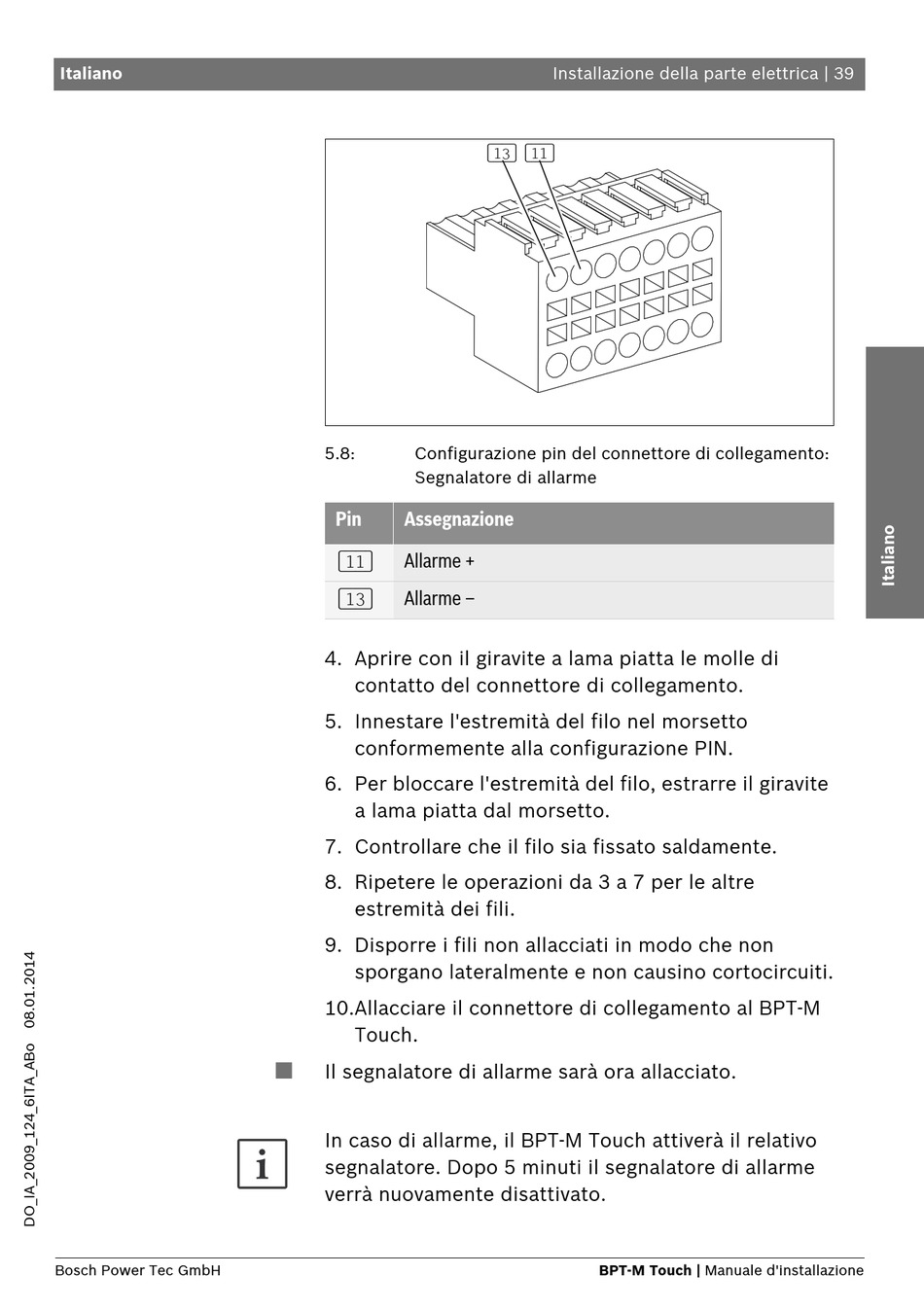

5.8: Configurazione pin del connettore di collegamento:
Segnalatore di allarme
Pin Assegnazione
(11)
Allarme +
(13)
Allarme –
4. Aprire con il giravite a lama piatta le molle di
contatto del connettore di collegamento.
5. Innestare l'estremità del filo nel morsetto
conformemente alla configurazione PIN.
6. Per bloccare l'estremità del filo, estrarre il giravite
a lama piatta dal morsetto.
7. Controllare che il filo sia fissato saldamente.
8. Ripetere le operazioni da 3 a 7 per le altre
estremità dei fili.
9. Disporre i fili non allacciati in modo che non
sporgano lateralmente e non causino cortocircuiti.
10.Allacciare il connettore di collegamento al BPT-M
Touch.
■
Il segnalatore di allarme sarà ora allacciato.
In caso di allarme, il BPT-M Touch attiverà il relativo
segnalatore. Dopo 5 minuti il segnalatore di allarme
verrà nuovamente disattivato.
Installazione della parte elettrica | 39
(13) (11)
