EQUIPAGGIAMENTO NECESSARIO PER L'INSTALLAZIONE
A seconda del modello utilizzare le batterie e i cavi sui terminali di uscita specificati nella seguente tabella:
MODELLO
Tensione batterie
Capacità batterie
Sezione minima cavo di uscita
Numero di celle della batteria
I cavi collegati ai terminali di uscita devono avere una lunghezza massima di 4 metri (nel caso di caricabatterie singolo).
MODELLO
Tensione batterie
Capacità batterie
Sezione minima cavo di uscita
(caricabatterie-giunzione "J")
Sezione minima cavo di uscita
(giunzione "J" - batteria)
Numero di celle della batteria
MODELLO
Tensione batterie
Capacità batterie
Sezione minima cavo di uscita
(caricabatterie-giunzione "J")
Sezione minima cavo di uscita
(giunzione "J" - batteria)
Numero di celle della batteria
Per la lunghezze dei cavi di uscita con più caricabatterie in parallelo riferirsi allo schema di fig. 2C.
ATTENZIONE: il caricabatterie deve essere utilizzato solo con batterie ricaricabili piombo/elettrolita
liquido o piombo/gel (sigillate o meno).

AMBIENTE DI INSTALLAZIONE

Installare il caricabatterie in un luogo asciutto e
ventilato ed il più possibile vicino alle batterie.
Il caricabatterie, pur avendo una effi cienza eleva-
ta, sviluppa durante il suo funzionamento una cer-
ta quantità di calore; quindi è indispensabile che
l'ambiente di installazione abbia una suffi ciente
ventilazione tale da permettere il funzionamento
dell'apparecchio in piena potenza.
Il caricabatterie può essere installato in posizione
orizzontale o verticale con l'uscita dei cavi verso
il basso.
Il caricabatterie deve essere fi ssato al piano di ap-
poggio tramite viti idonee a supportare il peso del-
l'apparecchio. Si consiglia l'installazione verticale
perché la convezione naturale del calore aiuta il
raffreddamento dell'apparecchio.
Il perimetro del caricabatterie (esclusa la base di
appoggio) deve distare dalla vicinanza di pareti o
oggetti come minimo 5 cm.
SBC ADVANCED PLUS HI-POWER - REV004A
CARATTERISTICHE E INSTALLAZIONE
SBC 1100 ADV PLUS FR
12 V
360 ÷ 800 Ah
35 mm 2
6
SBC 1100 ADV PLUS FR
2 unità in parallelo
12 V
720 ÷ 1600 Ah
35 mm 2
70 mm 2
6
SBC 1100 ADV PLUS FR
3 unità in parallelo
12 V
1080 ÷ 2400 Ah
35 mm 2
120 mm 2
6
SCB 1450 ADV PLUS
24 V
270 ÷ 600 Ah
25 mm 2
12
SCB 1450 ADV PLUS
2 unità in parallelo
24 V
540 ÷ 1200 Ah
25 mm 2
50 mm 2
12
SCB 1450 ADV PLUS
3 unità in parallelo
24 V
810 ÷ 1800 Ah
25 mm 2
95 mm 2
12
PART. B
IT
SBC 1950 ADV PLUS
360 ÷ 800 Ah
35 mm 2
12
SBC 1950 ADV PLUS
2 unità in parallelo
720 ÷ 1600 Ah
35 mm 2
70 mm 2
12
SBC 1950 ADV PLUS
3 unità in parallelo
1080 ÷ 2400 Ah
35 mm 2
120 mm 2
12

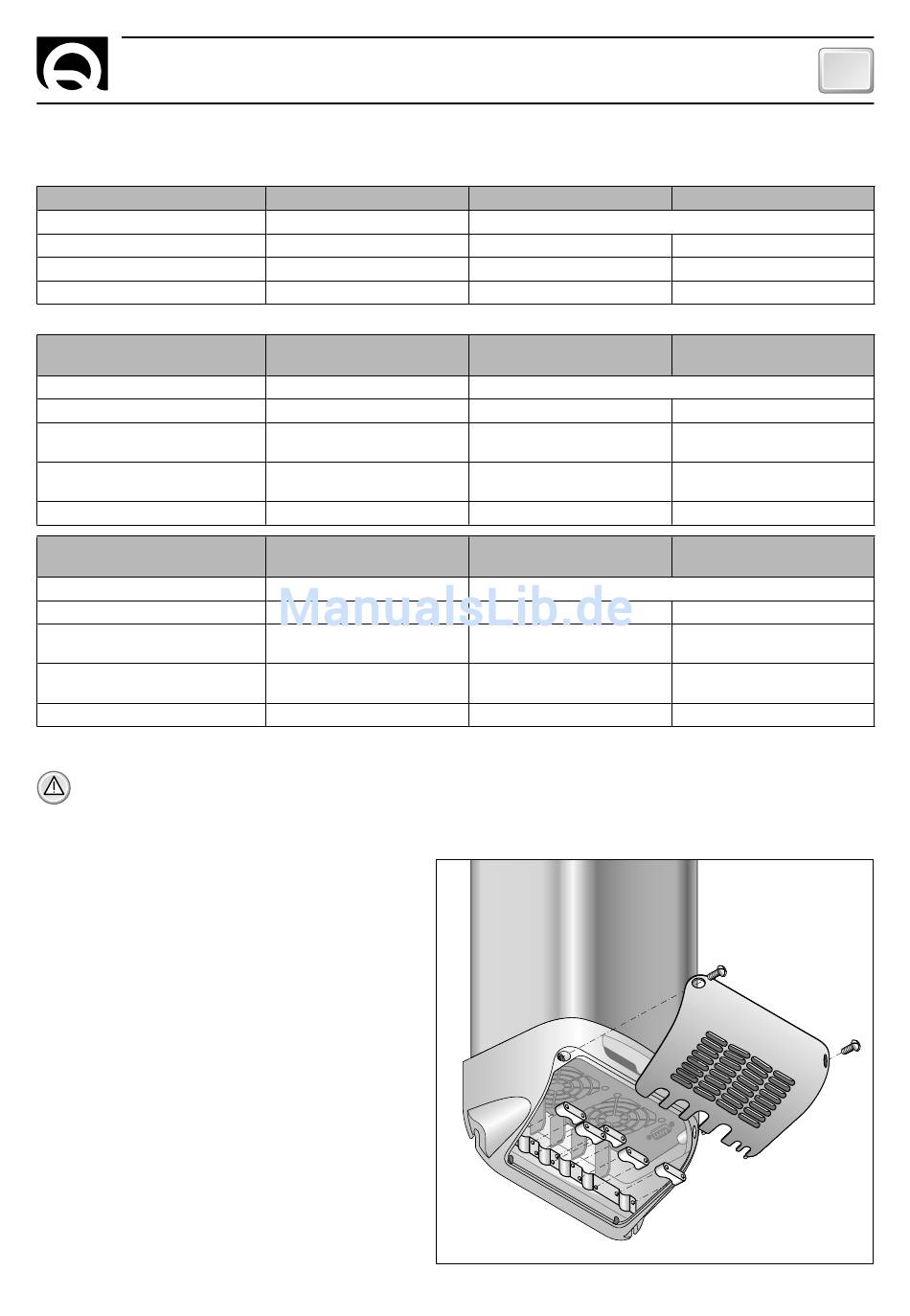

FIG.1
PART. A
5
