INSTALLATION - BETRIEB
DE
VERSORGUNGSSPANNUNG
Das Gerät ist bereits mit einem Stromkabel für das Wechselstromnetz ausgerüstet. Für den wechselstromnetz siehe Abb.2A.
Vor dem Netzanschluss des Ladegeräts sicherstellen, dass die Netzspannung, die auf dem entsprechenden Datenschild an-
geführt wird, der Spannung entspricht, die durch das Wechselstromnetz geliefert wird. An der elektrischen Anlage muss ein
zweipoliger Schalter installiert sein, der dem Ein- und Ausschalten des Geräts dient. Die Isolierung zwischen Kontakten der
Anschlüsse an das Wechselstromnetz muss mindestens 3 mm betragen. Die Anschlüsse an das Wechselstromnetz müssen
in Übereinstimmung mit den örtlichen Vorschriften für die Ausführung von elektrischen Anlagen vorgenommen werden.
ACHTUNG: Bevor man die Kabel an die Kabelschuhe des Ladegeräts anschließt oder abschließt, muss man sicherstel-
len, dass das Gerät vom Wechselstromnetz und von der Batterie getrennt ist.
ACHTUNG: Bei Beschädigung des Stromversorgungskabels dieses von einem Quick
seln lassen. Zur Verhinderung von Unfällen darf das Gerät ausschließlich von autorisiertem Personal geöffnet werden.
Das Öffnen des Ladegeräts durch nicht autorisiertes Personal führt zum Verfall der Garantie.

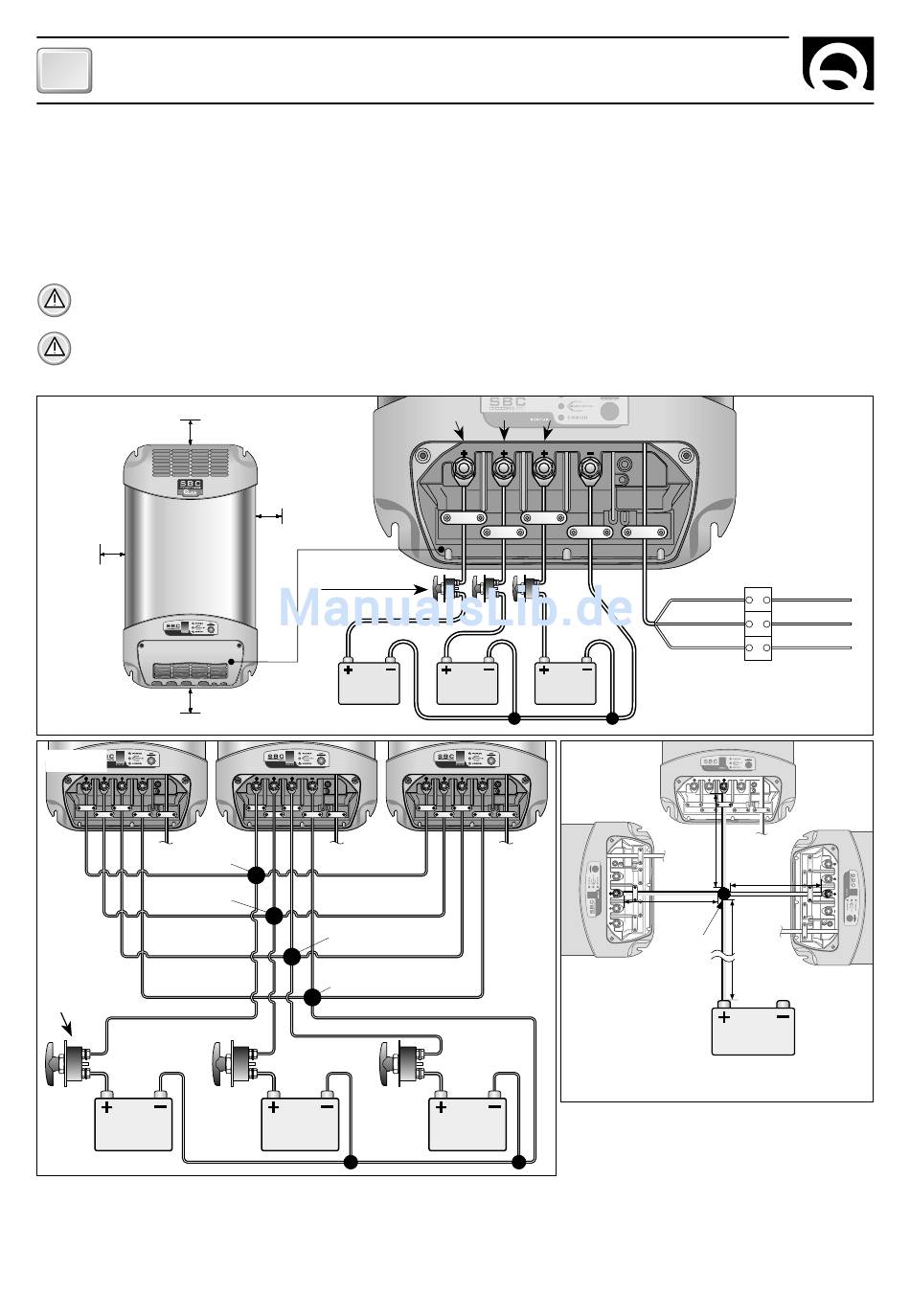

ABB.2A
5 cm
5 cm
5 cm
ABB.2B
BATTERIE HAUPTSCHALTER
BATTERIE
N° 3
BATTERIEN
Um auf die Ausgangsklemmen zugreifen zu können, muss die geneigte Abdeckung abgenommen werden. Hierzu die beiden
Schrauben losschrauben, die diese oben festhalten (Abb.1 Teil A). bevor man die von der Batterie kommenden Kabel an-
schließt, müssen die entsprechenden Kabelschellen gelockert oder abgenommen werden. Hierzu die Schrauben lösen, die
diese an der Basis befestigen (Abb.1 Teil B).
36
5 cm
BATTERIE
HAUPTSCHALTER
BATTERIE
N° 3
J
SB
J
SB
J
SA
J
SA
J
M
J
M
J
CN
J
CN
BATTERIE
N° 2
SLAVE B
SLAVE A
MASTER
BATTERIE
BATTERIE
N° 2
N° 1
ABB.2C
LM1 = LM2 = LM3 = 2m Max
LB = 6m Max
BATTERIE
N° 1
®
Kundendienstzentrum auswech-
BLAU
NULLEITER
GELB
ERDE
GRÜN
PHASE
BRAUN
L
M2
L
M3
L
M1
J
M
L
B
BATTERIE
SBC ADVANCED PLUS HI-POWER - REV004A
