EQUIPEMENT NECESSAIRE A L'INSTALLATION
Suivant le modèle, utiliser les batteries et les câbles (sur les bornes de sortie) qui sont spécifi és dans le tableau suivant:
MODÈLE
Tension des batteries
Capacité des batteries
Section minimale du câble de sortie
Nombre de cellules de la batterie
Les câbles qui sont connectés aux bornes de sortie doivent avoir une longueur de 4 mètres maximum (dans le cas de
chargeur de batteries simple).
MODÈLE
Tension des batteries
Capacité des batteries
Section minimale du câble de sortie
(chargeur de batteries - jonction "J")
Section minimale du câble de sortie
(jonction "J" - batterie)
Nombre de cellules de la batterie
MODÈLE
Tension des batteries
Capacité des batteries
Section minimale du câble de sortie
(chargeur de batteries - jonction "J")
Section minimale du câble de sortie
(jonction "J" - batterie)
Nombre de cellules de la batterie
Pour les longueurs de câbles de sortie avec plusieurs chargeurs de batteries en parallèle, se référer au schéma de la fig. 2C.
ATTENTION: utiliser le chargeur de batteries uniquement avec des batteries rechargeables plomb/
électrolyte liquide ou bien plomb/gel (étanche ou non).

LIEU D'INSTALLATION

Installer le chargeur de batteries dans un endroit
sec et bien aéré, le plus près possible des batteries.
Même si le chargeur de batteries est extrêmement
performant, son fonctionnement engendre une
certaine quantité de chaleur; pour qu'il puisse
fonctionner à plein régime, il est indispensable de
l'installer dans un endroit bien ventilé.
Le chargeur de batterie peut être installé en po-
sition horizontale ou verticale avec la sortie des
câbles vers le bas.
Le chargeur de batteries doit être fi xé au plan d'ap-
pui avec les vis adaptées au poids de l'appareil.
On conseille une installation verticale puisque la
convection naturelle de la chaleur aide au refroi-
dissement de l'appareil.
Laissez un champ de 5 cm minimum autour de
l'appareil.
SBC ADVANCED PLUS HI-POWER - REV004A
CARACTERISTIQUES ET INSTALLATION
SBC 1100 ADV PLUS FR
12 V
360 ÷ 800 Ah
35 mm 2
6
SBC 1100 ADV PLUS FR
2 unitées en parallèle
12 V
720 ÷ 1600 Ah
2
35 mm
70 mm 2
6
SBC 1100 ADV PLUS FR
3 unitées en parallèle
12 V
1080 ÷ 2400 Ah
2
35 mm
120 mm 2
6
SCB 1450 ADV PLUS
24 V
270 ÷ 600 Ah
25 mm 2
12
SCB 1450 ADV PLUS
2 unitées en parallèle
24 V
540 ÷ 1200 Ah
2
25 mm
50 mm 2
12
SCB 1450 ADV PLUS
3 unitées en parallèle
24 V
810 ÷ 1800 Ah
2
25 mm
95 mm 2
12
PART. B
FR
SBC 1950 ADV PLUS
360 ÷ 800 Ah
35 mm 2
12
SBC 1950 ADV PLUS
2 unitées en parallèle
720 ÷ 1600 Ah
2
35 mm
70 mm 2
12
SBC 1950 ADV PLUS
3 unitées en parallèle
1080 ÷ 2400 Ah
2
35 mm
120 mm 2
12

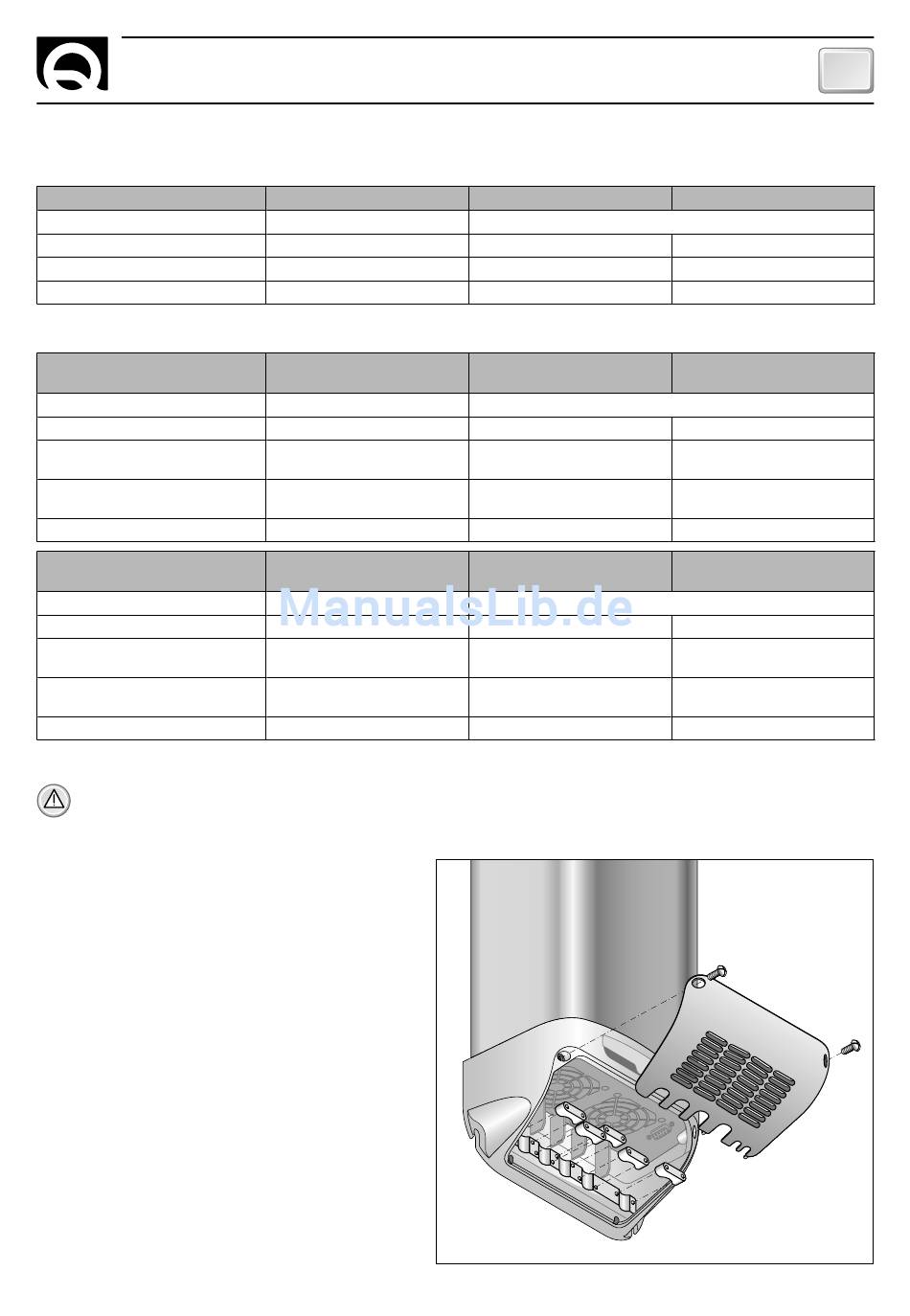

FIG.1
PART. A
