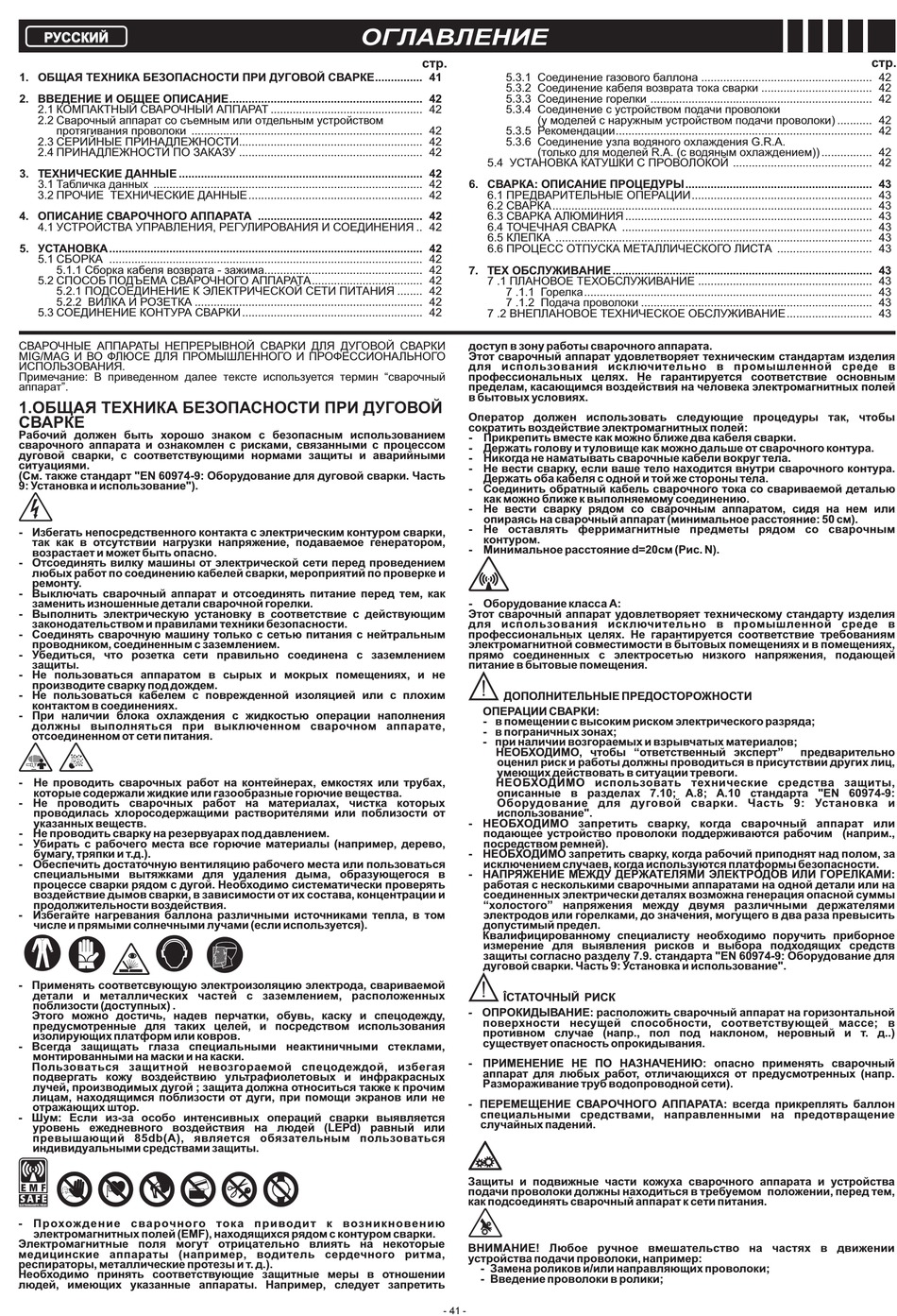

Telwin MIG-MAG 200 Bedienungsanleitung Seite 41

РУССКИЙ
1. ОБЩАЯ ТЕХНИКА БЕЗОПАСНОСТИ ПРИ ДУГОВОЙ СВАРКЕ............... 41
2. ВВЕДЕНИЕ И ОБЩЕЕ ОПИСАНИЕ............................................................. 42
2.1 КОМПАКТНЫЙ СВАРОЧНЫЙ АППАРАТ ................................................ 42
2.2 Сварочный аппарат со съемным или отдельным устройством
протягивания проволоки ......................................................................... 42
2.3 СЕРИЙНЫЕ ПРИНАДЛЕЖНОСТИ.......................................................... 42
2.4 ПРИНАДЛЕЖНОСТИ ПО ЗАКАЗУ .......................................................... 42
3. ТЕХНИЧЕСКИЕ ДАННЫЕ ............................................................................. 42
3.1 Табличка данных ..................................................................................... 42
3.2 ПРОЧИЕ ТЕХНИЧЕСКИЕ ДАННЫЕ....................................................... 42
4. ОПИСАНИЕ СВАРОЧНОГО АППАРАТА .................................................... 42
4.1 УСТРОЙСТВА УПРАВЛЕНИЯ, РЕГУЛИРОВАНИЯ И СОЕДИНЕНИЯ .. 42
5. УСТАНОВКА ................................................................................................... 42
5.1 СБОРКА ................................................................................................... 42
5.1.1 Сборка кабеля возврата - зажима.................................................. 42
5.2 СПОСОБ ПОДЪЕМА СВАРОЧНОГО АППАРАТА................................... 42
5.2.1 ПОДСОЕДИНЕНИЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ ПИТАНИЯ ........ 42
5.2.2 ВИЛКА И РОЗЕТКА ........................................................................ 42
5.3 СОЕДИНЕНИЕ КОНТУРА СВАРКИ ......................................................... 42
СВАРОЧНЫЕ АППАРАТЫ НЕПРЕРЫВНОЙ СВАРКИ ДЛЯ ДУГОВОЙ СВАРКИ
MIG/MAG И ВО ФЛЮСЕ ДЛЯ ПРОМЫШЛЕННОГО И ПРОФЕССИОНАЛЬНОГО
ИСПОЛЬЗОВАНИЯ.
Примечание: В приведенном далее тексте используется термин "сварочный
аппарат".
1.ОБЩАЯ ТЕХНИКА БЕЗОПАСНОСТИ ПРИ ДУГОВОЙ
СВАРКЕ
Рабочий должен быть хорошо знаком с безопасным использованием
сварочного аппарата и ознакомлен с рисками, связанными с процессом
дуговой сварки, с соответствующими нормами защиты и аварийными
ситуациями.
(См. также стандарт "EN 60974-9: Оборудование для дуговой сварки. Часть
9: Установка и использование").
- Избегать непосредственного контакта с электрическим контуром сварки,
так как в отсутствии нагрузки напряжение, подаваемое генератором,
возрастает и может быть опасно.
- Отсоединять вилку машины от электрической сети перед проведением
любых работ по соединению кабелей сварки, мероприятий по проверке и
ремонту.
- Выключать сварочный аппарат и отсоединять питание перед тем, как
заменить изношенные детали сварочной горелки.
- Выполнить электрическую установку в соответствие с действующим
законодательством и правилами техники безопасности.
- Соединять сварочную машину только с сетью питания с нейтральным
проводником, соединенным с заземлением.
- Убедиться, что розетка сети правильно соединена с заземлением
защиты.
- Не пользоваться аппаратом в сырых и мокрых помещениях, и не
производите сварку под дождем.
- Не пользоваться кабелем с поврежденной изоляцией или с плохим
контактом в соединениях.
- При наличии блока охлаждения с жидкостью операции наполнения
должны выполняться при выключенном сварочном аппарате,
отсоединенном от сети питания.
- Не проводить сварочных работ на контейнерах, емкостях или трубах,
которые содержали жидкие или газообразные горючие вещества.
- Не проводить сварочных работ на материалах, чистка которых
проводилась хлоросодержащими растворителями или поблизости от
указанных веществ.
- Не проводить сварку на резервуарах под давлением.
- Убирать с рабочего места все горючие материалы (например, дерево,
бумагу, тряпки и т.д.).
- Обеспечить достаточную вентиляцию рабочего места или пользоваться
специальными вытяжками для удаления дыма, образующегося в
процессе сварки рядом с дугой. Необходимо систематически проверять
воздействие дымов сварки, в зависимости от их состава, концентрации и
продолжительности воздействия.
- Избегайте нагревания баллона различными источниками тепла, в том
числе и прямыми солнечными лучами (если используется).
,
* )
- Применять соответсвующую электроизоляцию электрода, свариваемой
детали и металлических частей с заземлением, расположенных
поблизости (доступных) .
Этого можно достичь, надев перчатки, обувь, каску и спецодежду,
предусмотренные для таких целей, и посредством использования
изолирующих платформ или ковров.
- Всегда защищать глаза специальными неактиничными стеклами,
монтированными на маски и на каски.
Пользоваться защитной невозгораемой спецодеждой, избегая
подвергать кожу воздействию ультрафиолетовых и инфракрасных
лучей, производимых дугой ; защита должна относиться также к прочим
лицам, находящимся поблизости от дуги, при помощи экранов или не
отражающих штор.
- Шум: Если из-за особо интенсивных операций сварки выявляется
уровень ежедневного воздействия на людей (LEPd) равный или
превышающий 85db(A), является обязательным пользоваться
индивидуальными средствами защиты.
- Прохождение сварочного тока приводит к возникновению
электромагнитных полей (EMF), находящихся рядом с контуром сварки.
Электромагнитные поля могут отрицательно влиять на некоторые
медицинские аппараты (например, водитель сердечного ритма,
респираторы, металлические протезы и т. д.).
Необходимо принять соответствующие защитные меры в отношении
людей, имеющих указанные аппараты. Например, следует запретить
ОГЛАВЛЕНИЕ
стр.
5.3.1 Соединение газового баллона ...................................................... 42
5.3.2 Соединение кабеля возврата тока сварки ................................... 42
5.3.3 Соединение горелки ...................................................................... 42
5.3.4 Соединение с устройством подачи проволоки
5.3.5 Рекомендации................................................................................. 42
5.3.6 Соединение узла водяного охлаждения G.R.A.
5.4 УСТАНОВКА КАТУШКИ С ПРОВОЛОКОЙ ............................................ 42
6. СВАРКА: ОПИСАНИЕ ПРОЦЕДУРЫ........................................................... 43
6.1 ПРЕДВАРИТЕЛЬНЫЕ ОПЕРАЦИИ......................................................... 43
6.2 СВАРКА..................................................................................................... 43
6.3 СВАРКА АЛЮМИНИЯ .............................................................................. 43
6.4 ТОЧЕЧНАЯ СВАРКА ............................................................................... 43
6.5 КЛЕПКА .................................................................................................... 43
6.6 ПРОЦЕСС ОТПУСКА МЕТАЛЛИЧЕСКОГО ЛИСТА .............................. 43
7. ТЕХ ОБСЛУЖИВАНИЕ .................................................................................. 43
7 .1 ПЛАНОВОЕ ТЕХОБСЛУЖИВАНИЕ ....................................................... 43
7 .1.1 Горелка........................................................................................... 43
7 .1.2 Подача проволоки ......................................................................... 43
7 .2 ВНЕПЛАНОВОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ........................... 43
доступ в зону работы сварочного аппарата.
Этот сварочный аппарат удовлетворяет техническим стандартам изделия
для использования исключительно в промышленной среде в
профессиональных целях. Не гарантируется соответствие основным
пределам, касающимся воздействия на человека электромагнитных полей
в бытовых условиях.
Оператор должен использовать следующие процедуры так, чтобы
сократить воздействие электромагнитных полей:
- Прикрепить вместе как можно ближе два кабеля сварки.
- Держать голову и туловище как можно дальше от сварочного контура.
- Никогда не наматывать сварочные кабели вокруг тела.
- Не вести сварку, если ваше тело находится внутри сварочного контура.
Держать оба кабеля с одной и той же стороны тела.
- Соединить обратный кабель сварочного тока со свариваемой деталью
как можно ближе к выполняемому соединению.
- Не вести сварку рядом со сварочным аппаратом, сидя на нем или
опираясь на сварочный аппарат (минимальное расстояние: 50 см).
- Не оставлять ферримагнитные предметы рядом со сварочным
контуром.
- Минимальное расстояние d=20см (Рис. N).
- Оборудование класса А:
Этот сварочный аппарат удовлетворяет техническому стандарту изделия
для использования исключительно в промышленной среде в
профессиональных целях. Не гарантируется соответствие требованиям
электромагнитной совместимости в бытовых помещениях и в помещениях,
прямо соединенных с электросетью низкого напряжения, подающей
питание в бытовые помещения.
ДОПОЛНИТЕЛЬНЫЕ ПРЕДОСТОРОЖНОСТИ
ОПЕРАЦИИ СВАРКИ:
- в помещении с высоким риском электрического разряда;
- в пограничных зонах;
- при наличии возгораемых и взрывчатых материалов;
НЕОБХОДИМО, чтобы "ответственный эксперт"
оценил риск и работы должны проводиться в присутствии других лиц,
умеющих действовать в ситуации тревоги.
НЕОБХОДИМО использовать технические средства защиты,
описанные в разделах 7.10; A.8; A.10 стандарта "EN 60974-9:
Оборудование для дуговой сварки. Часть 9: Установка и
использование".
- НЕОБХОДИМО запретить сварку, когда сварочный аппарат или
подающее устройство проволоки поддерживаются рабочим (наприм.,
посредством ремней).
- НЕОБХОДИМО запретить сварку, когда рабочий приподнят над полом, за
исключением случаев, когда используются платформы безопасности.
- НАПРЯЖЕНИЕ МЕЖДУ ДЕРЖАТЕЛЯМИ ЭЛЕКТРОДОВ ИЛИ ГОРЕЛКАМИ:
работая с несколькими сварочными аппаратами на одной детали или на
соединенных электрически деталях возможна генерация опасной суммы
"холостого" напряжения между двумя различными держателями
электродов или горелками, до значения, могущего в два раза превысить
допустимый предел.
Квалифицированному специалисту необходимо поручить приборное
измерение для выявления рисков и выбора подходящих средств
защиты согласно разделу 7.9. стандарта "EN 60974-9: Оборудование для
дуговой сварки. Часть 9: Установка и использование".
ÎСТАТОЧНЫЙ РИСК
- ОПРОКИДЫВАНИЕ: расположить сварочный аппарат на горизонтальной
поверхности несущей способности, соответствующей массе; в
противном случае (напр., пол под наклоном, неровный и т. д..)
существует опасность опрокидывания.
- ПРИМЕНЕНИЕ НЕ ПО НАЗНАЧЕНИЮ: опасно применять сварочный
аппарат для любых работ, отличающихся от предусмотренных (напр.
Размораживание труб водопроводной сети).
- ПЕРЕМЕЩЕНИЕ СВАРОЧНОГО АППАРАТА: всегда прикреплять баллон
специальными средствами, направленными на предотвращение
случайных падений.
Защиты и подвижные части кожуха сварочного аппарата и устройства
подачи проволоки должны находиться в требуемом положении, перед тем,
как подсоединять сварочный аппарат к сети питания.
ВНИМАНИЕ! Любое ручное вмешательство на частях в движении
устройства подачи проволоки, например:
- Замена роликов и/или направляющих проволоки;
- Введение проволоки в ролики;
- 41 -
(у моделей с наружным устройством подачи проволоки) ........... 42
(только для моделей R.A. (с водяным охлаждением)) ................ 42
стр.
предварительно
