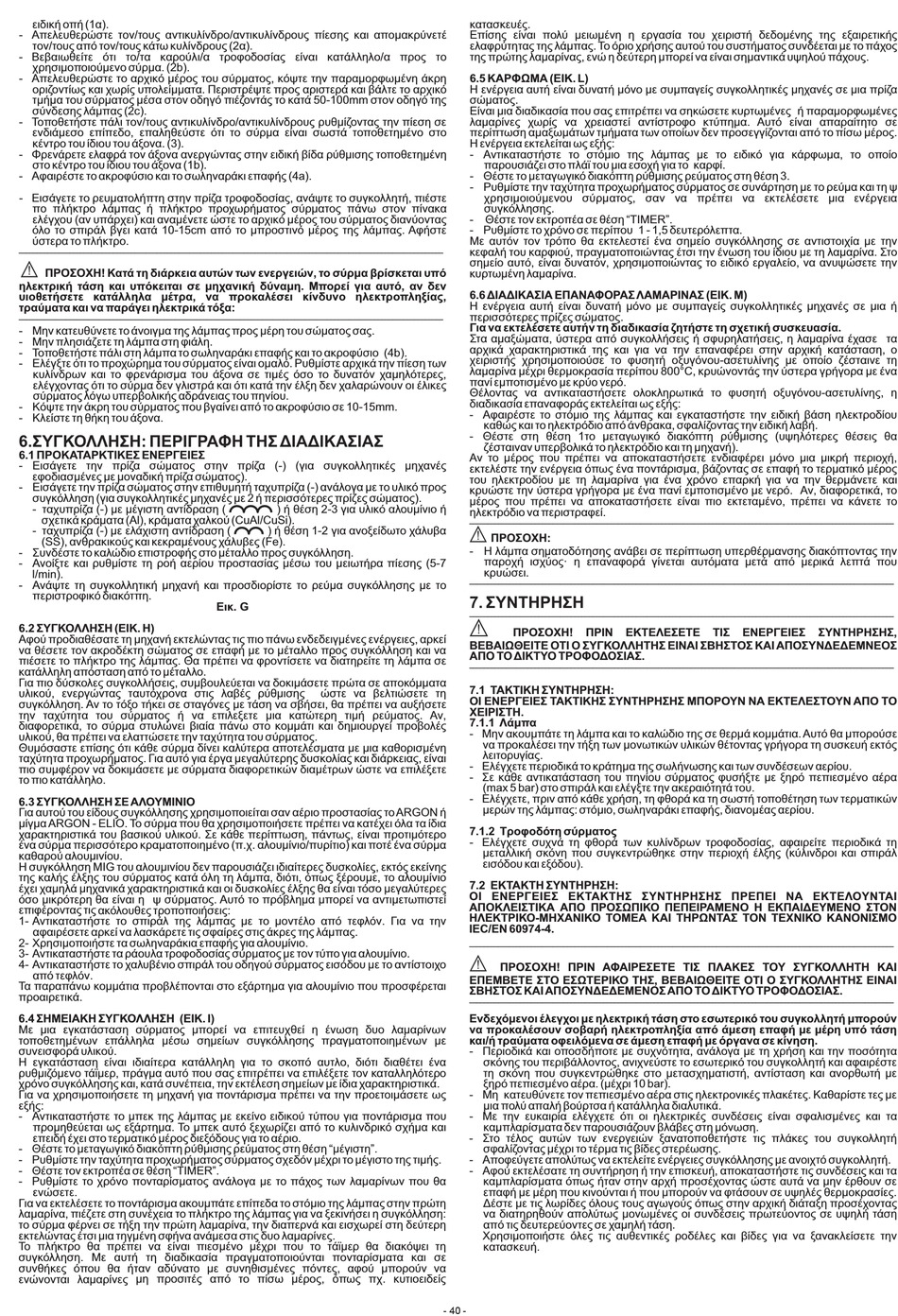

ειδική οπή (1α).
- Απελευθερώστε τον/τους αντικυλίνδρο/αντικυλίνδρους πίεσης και απομακρύνετέ
τον/τους από τον/τους κάτω κυλίνδρους (2α).
- Βεβαιωθείτε ότι το/τα καρούλι/α τροφοδοσίας είναι κατάλληλο/α προς το
χρησιμοποιούμενο σύρμα. (2b).
- Απελευθερώστε το αρχικό μέρος του σύρματος, κόψτε την παραμορφωμένη άκρη
οριζοντίως και χωρίς υπολείμματα. Περιστρέψτε προς αριστερά και βάλτε το αρχικό
τμήμα του σύρματος μέσα στον οδηγό πιέζοντάς το κατά 50-100mm στον οδηγό της
σύνδεσης λάμπας (2c).
- Τοποθετήστε πάλι τον/τους αντικυλίνδρο/αντικυλίνδρους ρυθμίζοντας την πίεση σε
ενδιάμεσο επίπεδο, επαληθεύστε ότι το σύρμα είναι σωστά τοποθετημένο στο
κέντρο του ίδιου του άξονα. (3).
- Φρενάρετε ελαφρά τον άξονα ανεργώντας στην ειδική βίδα ρύθμισης τοποθετημένη
στο κέντρο του ίδιου του άξονα (1b).
- Αφαιρέστε το ακροφύσιο και το σωληναράκι επαφής (4a).
- Εισάγετε το ρευματολήπτη στην πρίζα τροφοδοσίας, ανάψτε το συγκολλητή, πιέστε
πο πλήκτρο λάμπας ή πλήκτρο προχωρήματος σύρματος πάνω στον πίνακα
ελέγχου (αν υπάρχει) και αναμένετε ώστε το αρχικό μέρος του σύρματος διανύοντας
όλο το σπιράλ βγει κατά 10-15cm από το μπροστινό μέρος της λάμπας. Αφήστε
ύστερα το πλήκτρο.
_____________________________________________________________________________________________________________________
ΠΡΟΣΟΧΗ! Κατά τη διάρκεια αυτών των ενεργειών, το σύρμα βρίσκεται υπό
ηλεκτρική τάση και υπόκειται σε μηχανική δύναμη. Μπορεί για αυτό, αν δεν
υιοθετήσετε κατάλληλα μέτρα, να προκαλέσει κίνδυνο ηλεκτροπληξίας,
τραύματα και να παράγει ηλεκτρικά τόξα:
_____________________________________________________________________________________________________________________
- Μην κατευθύνετε το άνοιγμα της λάμπας προς μέρη του σώματος σας.
- Μην πλησιάζετε τη λάμπα στη φιάλη.
- Τοποθετήστε πάλι στη λάμπα το σωληναράκι επαφής και το ακροφύσιο (4b).
- Ελέγξτε ότι το προχώρημα του σύρματος είναι ομαλό. Ρυθμίστε αρχικά την πίεση των
κυλίνδρων και το φρενάρισμα του άξονα σε τιμές όσο το δυνατόν χαμηλότερες,
ελέγχοντας ότι το σύρμα δεν γλιστρά και ότι κατά την έλξη δεν χαλαρώνουν οι έλικες
σύρματος λόγω υπερβολικής αδράνειας του πηνίου.
- Κόψτε την άκρη του σύρματος που βγαίνει από το ακροφύσιο σε 10-15mm.
- Κλείστε τη θήκη του άξονα.
6.ΣΥΓΚΟΛΛΗΣΗ: ΠΕΡΙΓΡΑΦΗ ΤΗΣ ΔΙΑΔΙΚΑΣΙΑΣ
6.1 ΠΡΟΚΑΤΑΡΚΤΙΚΕΣ ΕΝΕΡΓΕΙΕΣ
- Εισάγετε την πρίζα σώματος στην πρίζα (-) (για συγκολλητικές μηχανές
εφοδιασμένες με μοναδική πρίζα σώματος).
- Εισάγετε την πρίζα σώματος στην επιθυμητή ταχυπρίζα (-) ανάλογα με το υλικό προς
συγκόλληση (για συγκολλητικές μηχανές με 2 ή περισσότερες πρίζες σώματος).
- ταχυπρίζα (-) με μέγιστη αντίδραση (
σχετικά κράματα (Al), κράματα χαλκού (CuAl/CuSi).
- ταχυπρίζα (-) με ελάχιστη αντίδραση (
(SS), ανθρακικούς και κεκραμένους χάλυβες (Fe).
- Συνδέστε το καλώδιο επιστροφής στο μέταλλο προς συγκόλληση.
- Ανοίξτε και ρυθμίστε τη ροή αερίου προστασίας μέσω του μειωτήρα πίεσης (5-7
l/min).
- Ανάψτε τη συγκολλητική μηχανή και προσδιορίστε το ρεύμα συγκόλλησης με το
περιστροφικό διακότπη.
6.2 ΣΥΓΚΟΛΛΗΣΗ (ΕΙΚ. Η)
Αφού προδιαθέσατε τη μηχανή εκτελώντας τις πιο πάνω ενδεδειγμένες ενέργειες, αρκεί
να θέσετε τον ακροδέκτη σώματος σε επαφή με το μέταλλο προς συγκόλληση και να
πιέσετε το πλήκτρο της λάμπας. Θα πρέπει να φροντίσετε να διατηρείτε τη λάμπα σε
κατάλληλη απόσταση από το μέταλλο.
Για πιο δύσκολες συγκολλήσεις, συμβουλεύεται να δοκιμάσετε πρώτα σε αποκόμματα
υλικού, ενεργώντας ταυτόχρονα στις λαβές ρύθμισης
συγκόλληση. Αν το τόξο τήκει σε σταγόνες με τάση να σβήσει, θα πρέπει να αυξήσετε
την ταχύτητα του σύρματος ή να επιλεξετε μια κατώτερη τιμή ρεύματος. Αν,
διαφορετικά, το σύρμα στυλώνει βιαία πάνω στο κομμάτι και δημιουργεί προβολές
υλικού, θα πρέπει να ελαττώσετε την ταχύτητα του σύρματος.
Θυμόσαστε επίσης ότι κάθε σύρμα δίνει καλύτερα αποτελέσματα με μια καθορισμένη
ταχύτητα προχωρήματος. Για αυτό για έργα μεγαλύτερης δυσκολίας και διάρκειας, είναι
πιο συμφέρον να δοκιμάσετε με σύρματα διαφορετικών διαμέτρων ώστε να επιλέξετε
το πιο κατάλληλο.
6.3 ΣΥΓΚΟΛΛΗΣΗ ΣΕ ΑΛΟΥΜΙΝΙΟ
Για αυτού του είδους συγκόλλησης χρησιμοποιείται σαν αέριο προστασίας το ARGON ή
μίγμα ARGON - ELIO. Το σύρμα που θα χρησιμοποιήσετε πρέπει να κατέχει όλα τα ίδια
χαρακτηριστικά του βασικού υλικού. Σε κάθε περίπτωση, πάντως, είναι προτιμότερο
ένα σύρμα περισσότερο κραματοποιημένο (π.χ. αλουμίνιο/πυρίτιο) και ποτέ ένα σύρμα
καθαρού αλουμινίου.
Η συγκόλληση MIG του αλουμινίου δεν παρουσιάζει ιδιαίτερες δυσκολίες, εκτός εκείνης
της καλής έλξης του σύρματος κατά όλη τη λάμπα, διότι, όπως ξέρουμε, το αλουμίνιο
έχει χαμηλά μηχανικά χαρακτηριστικά και οι δυσκολίες έλξης θα είναι τόσο μεγαλύτερες
όσο μικρότερη θα είναι η ψ σύρματος. Αυτό το πρόβλημα μπορεί να αντιμετωπιστεί
επιφέροντας τις ακόλουθες τροποποιήσεις:
1- Αντικαταστήστε το σπιράλ της λάμπας με το μοντέλο από τεφλόν. Για να την
αφαιρέσετε αρκεί να λασκάρετε τις σφαίρες στις άκρες της λάμπας.
2- Χρησιμοποιήστε τα σωληναράκια επαφής για αλουμίνιο.
3- Αντικαταστήστε τα ράουλα τροφοδοσίας σύρματος με τον τύπο για αλουμίνιο.
4- Αντικαταστήστε το χαλυβένιο σπιράλ του οδηγού σύρματος εισόδου με το αντίστοιχο
από τεφλόν.
Τα παραπάνω κομμάτια προβλέπονται στο εξάρτημα για αλουμίνιο που προσφέρεται
προαιρετικά.
6.4 ΣΗΜΕΙΑΚΗ ΣΥΓΚΟΛΛΗΣΗ (ΕΙΚ. Ι)
Με μια εγκατάσταση σύρματος μπορεί να επιτευχθεί η ένωση δυο λαμαρίνων
τοποθετημένων επάλληλα μέσω σημείων συγκόλλησης πραγματοποιημένων με
συνεισφορά υλικού.
Η εγκατάσταση είναι ιδιαίτερα κατάλληλη για το σκοπό αυτλο, διότι διαθέτει ένα
ρυθμιζόμενο τάϊμερ, πράγμα αυτό που σας επιτρέπει να επιλέξετε τον καταλληλότερο
χρόνο συγκόλλησης και, κατά συνέπεια, την εκτέλεση σημείων με ίδια χαρακτηριστικά.
Για να χρησιμοποιήσετε τη μηχανή για ποντάρισμα πρέπει να την προετοιμάσετε ως
εξής:
- Αντικαταστήστε το μπεκ της λάμπας με εκείνο ειδικού τύπου για ποντάρισμα που
προμηθεύεται ως εξάρτημα. Το μπεκ αυτό ξεχωρίζει από το κυλινδρικό σχήμα και
επειδή έχει στο τερματικό μέρος διεξόδους για το αέριο.
- Θέστε το μεταγωγικό διακόπτη ρύθμισης ρεύματος στη θέση "μέγιστη".
- Ρυθμίστε την ταχύτητα προχωρήματος σύρματος σχεδόν μέχρι το μέγιστο της τιμής.
- Θέστε τον εκτροπέα σε θέση "TIMER".
- Ρυθμίστε το χρόνο πονταρίσματος ανάλογα με το πάχος των λαμαρίνων που θα
ενώσετε.
Για να εκτελέσετε το ποντάρισμα ακουμπάτε επίπεδα το στόμιο της λάμπας στην πρώτη
λαμαρίνα, πιέζετε στη συνέχεια το πλήκτρο της λάμπας για να ξεκινήσει η συγκόλληση:
το σύρμα φέρνει σε τήξη την πρώτη λαμαρίνα, την διαπερνά και εισχωρεί στη δεύτερη
εκτελώντας έτσι μια τηγμένη σφήνα ανάμεσα στις δυο λαμαρίνες.
Το πλήκτρο θα πρέπει να είναι πιεσμένο μέχρι που το τάϊμερ θα διακόψει τη
συγκόλληση. Με αυτή τη διαδικασία πραγματοποιούνται πονταρίσματα και σε
συνθήκες όπου θα ήταν αδύνατο με συνηθισμένες πόντες, αφού μπορούν να
ενώνονται λαμαρίνες μη προσιτές από το πίσω μέρος, όπως πχ. κυτιοειδείς
) ή θέση 2-3 για υλικό αλουμίνιο ή
) ή θέση 1-2 για ανοξείδωτο χάλυβα
Εικ. G
ώστε να βελτιώσετε τη
κατασκευές.
Επίσης είναι πολύ μειωμένη η εργασία του χειριστή δεδομένης της εξαιρετικής
ελαφρύτητας της λάμπας. Το όριο χρήσης αυτού του συστήματος συνδέεται με το πάχος
της πρώτης λαμαρίνας, ενώ η δεύτερη μπορεί να είναι σημαντικά υψηλού πάχους.
6.5 ΚΑΡΦΩΜΑ (ΕΙΚ. L)
Η ενέργεια αυτή είναι δυνατή μόνο με συμπαγείς συγκολλητικές μηχανές σε μια πρίζα
σώματος.
Είναι μια διαδικασία που σας επιτρέπει να σηκώσετε κυρτωμένες ή παραμορφωμένες
λαμαρίνες χωρίς να χρειαστεί αντίστροφο κτύπημα. Αυτό είναι απαραίτητο σε
περίπτωση αμαξωμάτων τμήματα των οποίων δεν προσεγγίζονται από το πίσω μέρος.
Η ενέργεια εκτελείται ως εξής:
- Αντικαταστήστε το στόμιο της λάμπας με το ειδικό για κάρφωμα, το οποίο
παρουσιάζει στο πλάϊ του μια εσοχή για το καρφί.
- Θέστε το μεταγωγικό διακόπτη ρύθμισης ρεύματος στη θέση 3.
- Ρυθμίστε την ταχύτητα προχωρήματος σύρματος σε συνάρτηση με το ρεύμα και τη ψ
χρησιμοιούμενου σύρματος, σαν να πρέπει να εκτελέσετε μια ενέργεια
συγκόλλησης.
- Θέστε τον εκτροπέα σε θέση "TIMER".
- Ρυθμίστε το χρόνο σε περίπου 1 - 1,5 δευτερόλεπτα.
Με αυτόν τον τρόπο θα εκτελεστεί ένα σημείο συγκόλλησης σε αντιστοιχία με την
κεφαλή του καρφιού, πραγματοποιώντας έτσι την ένωση του ίδιου με τη λαμαρίνα. Στο
σημείο αυτό, είναι δυνατόν, χρησιμοποιώντας το ειδικό εργαλείο, να ανυψώσετε την
κυρτωμένη λαμαρίνα.
6.6 ΔΙΑΔΙΚΑΣΙΑ ΕΠΑΝΑΦΟΡΑΣ ΛΑΜΑΡΙΝΑΣ (ΕΙΚ. Μ)
Η ενέργεια αυτή είναι δυνατή μόνο με συμπαγείς συγκολλητικές μηχανές σε μια ή
περισσότερες πρίζες σώματος.
Για να εκτελέσετε αυτήν τη διαδικασία ζητήστε τη σχετική συσκευασία.
Στα αμαξώματα, ύστερα από συγκολλήσεις ή σφυρηλατήσεις, η λαμαρίνα έχασε τα
αρχικά χαρακτηριστικά της και για να την επαναφέρει στην αρχική κατάσταση, ο
χειριστής χρησιμοποιούσε το φυσητή οξυγόνου-ασετυλίνης με οποίο ζέσταινε τη
λαμαρίνα μέχρι θερμοκρασία περίπου 800°C, κρυώνοντάς την ύστερα γρήγορα με ένα
πανί εμποτισμένο με κρύο νερό.
Θέλοντας να αντικαταστήσετε ολοκληρωτικά το φυσητή οξυγόνου-ασετυλίνης, η
διαδικασία επαναφοράς εκτελείται ως εξής:
- Αφαιρέστε το στόμιο της λάμπας και εγκαταστήστε την ειδική βάση ηλεκτροδίου
καθώς και το ηλεκτρόδιο από άνθρακα, σφαλίζοντας την ειδική λαβή.
- Θέστε στη θέση 1το μεταγωγικό διακόπτη ρύθμισης (υψηλότερες θέσεις θα
ζέσταιναν υπερβολικά το ηλεκτρόδιο και τη μηχανή).
Αν το μέρος που πρέπει να αποκαταστήσετε ενδιαφέρει μόνο μια μικρή περιοχή,
εκτελέστε την ενέργεια όπως ένα ποντάρισμα, βάζοντας σε επαφή το τερματικό μέρος
του ηλεκτροδίου με τη λαμαρίνα για ένα χρόνο επαρκή για να την θερμάνετε και
κρυώστε την ύστερα γρήγορα με ένα πανί εμποτισμένο με νερό. Αν, διαφορετικά, το
μέρος που πρέπει να αποκαταστήσετε είναι πιο εκτεταμένο, πρέπει να κάνετε το
ηλεκτρόδιο να περιστραφεί.
_____________________________________________________________________________________________________________________
ÐÑÏÓÏ×Ç:
- Ç ëÜìðá óçìáôïäüôçóçò áíÜâåé óå ðåñßðôùóç õðåñèÝñìáíóçò äéáêüðôïíôáò ôçí
ðáñï÷Þ éó÷ýïò· ç åðáíáöïñÜ ãßíåôáé áõôüìáôá ìåôÜ áðü ìåñéêÜ ëåðôÜ ðïõ
êñõþóåé.
_____________________________________________________________________________________________________________________
7. ΣΥΝΤΗΡΗΣΗ
_____________________________________________________________________________________________________________________
ΠΡΟΣΟΧΗ! ΠΡΙΝ
ΒΕΒΑΙΩΘΕΙΤΕ ΟΤΙ Ο ΣΥΓΚΟΛΛΗΤΗΣ ΕΙΝΑΙ ΣΒΗΣΤΟΣ ΚΑΙ ΑΠΟΣΥΝΔΕΔΕΜΝΕΟΣ
ΑΠΟ ΤΟ ΔΙΚΤΥΟ ΤΡΟΦΟΔΟΣΙΑΣ.
_____________________________________________________________________________________________________________________
7.1 ΤΑΚΤΙΚΗ ΣΥΝΤΗΡΗΣΗ:
ΟΙ ΕΝΕΡΓΕΙΕΣ ΤΑΚΤΙΚΗΣ ΣΥΝΤΗΡΗΣΗΣ ΜΠΟΡΟΥΝ ΝΑ ΕΚΤΕΛΕΣΤΟΥΝ ΑΠΟ ΤΟ
ΧΕΙΡΙΣΤΗ.
7.1.1 Λάμπα
- Μην ακουμπάτε τη λάμπα και το καλώδιο της σε θερμά κομμάτια. Αυτό θα μπορούσε
να προκαλέσει την τήξη των μονωτικών υλικών θέτοντας γρήγορα τη συσκευή εκτός
λειτορυγίας.
- Ελέγχετε περιοδικά το κράτημα της σωλήνωσης και των συνδέσεων αερίου.
- Σε κάθε αντικατάσταση του πηνίου σύρματος φυσήξτε με ξηρό πεπιεσμένο αέρα
(max 5 bar) στο σπιράλ και ελέγξτε την ακεραιότητά του.
- Ελέγχετε, πριν από κάθε χρήση, τη φθορά κα τη σωστή τοποθέτηση των τερματικών
μερών της λάμπας: στόμιο, σωληναράκι επαφής, διανομέας αερίου.
7.1.2 Τροφοδότη σύρματος
- Ελέγχετε συχνά τη φθορά των κυλίνδρων τροφοδοσίας, αφαιρείτε περιοδικά τη
μεταλλική σκόνη που συγκεντρώθηκε στην περιοχή έλξης (κύλινδροι και σπιράλ
εισόδου και εξόδου).
7.2 ΕΚΤΑΚΤΗ ΣΥΝΤΗΡΗΣΗ:
ΟΙ ΕΝΕΡΓΕΙΕΣ ΕΚΤΑΚΤΗΣ ΣΥΝΤΗΡΗΣΗΣ ΠΡΕΠΕΙ ΝΑ ΕΚΤΕΛΟΥΝΤΑΙ
ΑΠΟΚΛΕΙΣΤΙΚΑ ΑΠΟ ΠΡΟΣΩΠΙΚΟ ΠΕΠΕΙΡΑΜΕΝΟ Η ΕΚΠΑΙΔΕΥΜΕΝΟ ΣΤΟΝ
ΗΛΕΚΤΡΙΚΟ-ΜΗΧΑΝΙΚΟ ΤΟΜΕΑ ΚΑΙ ΤΗΡΩΝΤΑΣ ΤΟΝ ΤΕΧΝΙΚΟ ΚΑΝΟΝΙΣΜΟ
IEC/EN 60974-4.
_____________________________________________________________________________________________________________________
ΠΡΟΣΟΧΗ! ΠΡΙΝ ΑΦΑΙΡΕΣΕΤΕ ΤΙΣ ΠΛΑΚΕΣ ΤΟΥ ΣΥΓΚΟΛΛΗΤΗ ΚΑΙ
ΕΠΕΜΒΕΤΕ ΣΤΟ ΕΣΩΤΕΡΙΚΟ ΤΗΣ, ΒΕΒΑΙΩΘΕΙΤΕ ΟΤΙ Ο ΣΥΓΚΟΛΛΗΤΗΣ ΕΙΝΑΙ
ΣΒΗΣΤΟΣ ΚΑΙ ΑΠΟΣΥΝΔΕΔΕΜΕΝΟΣ ΑΠΟ ΤΟ ΔΙΚΤΥΟ ΤΡΟΦΟΔΟΣΙΑΣ.
_____________________________________________________________________________________________________________________
Ενδεχόμενοι έλεγχοι με ηλεκτρική τάση στο εσωτερικό του συγκολλητή μπορούν
να προκαλέσουν σοβαρή ηλεκτροπληξία από άμεση επαφή με μέρη υπό τάση
και/ή τραύματα οφειλόμενα σε άμεση επαφή με όργανα σε κίνηση.
- Περιοδικά και οποσδήποτε με συχνότητα, ανάλογα με τη χρήση και την ποσότητα
σκόνης του περιβάλλοντος, ανιχνεύστε το εσωτερικό του συγκολλητή και αφαιρέστε
τη σκόνη που συγκεντρώθηκε στο μετασχηματιστή, αντίσταση και ανορθωτή με
ξηρό πεπιεσμένο αέρα. (μέχρι 10 bar).
- Μη κατευθύνετε τον πεπιεσμένο αέρα στις ηλεκτρονικές πλακέτες. Καθαρίστε τες με
μια πολύ απαλή βούρτσα ή κατάλληλα διαλυτικά.
- Mε την ευκαιρία ελέγχετε ότι οι ηλεκτρικές συνδέσεις είναι σφαλισμένες και τα
καμπλαρίσματα δεν παρουσιάζουν βλάβες στη μόνωση.
- Στο τέλος αυτών των ενεργειών ξανατοποθετήστε τις πλάκες του συγκολλητή
σφαλίζοντας μέχρι το τέρμα τις βίδες στερέωσης.
- Αποφεύγετε απολύτως να εκτελείτε ενέργειες συγκόλλησης με ανοιχτό συγκολλητή.
- Αφού εκτελέσατε τη συντήρηση ή την επισκευή, αποκαταστήστε τις συνδέσεις και τα
καμπλαρίσματα όπως ήταν στην αρχή προσέχοντας ώστε αυτά να μην έρθουν σε
επαφή με μέρη που κινούνται ή που μπορούν να φτάσουν σε υψηλές θερμοκρασίες.
Δέστε με τις λωρίδες όλους τους αγωγούς όπως στην αρχική διάταξη προσέχοντας
να διατηρηθούν απολύτως μονωμένες οι συνδέσεις πρωτεύοντος σε υψηλή τάση
από τις δευτερεύοντες σε χαμηλή τάση.
Χρησιμοποιήστε όλες τις αυθεντικές ροδέλες και βίδες για να ξανακλείσετε την
κατασκευή.
- 40 -
ΕΚΤΕΛΕΣΕΤΕ ΤΙΣ ΕΝΕΡΓΕΙΕΣ ΣΥΝΤΗΡΗΣΗΣ,
