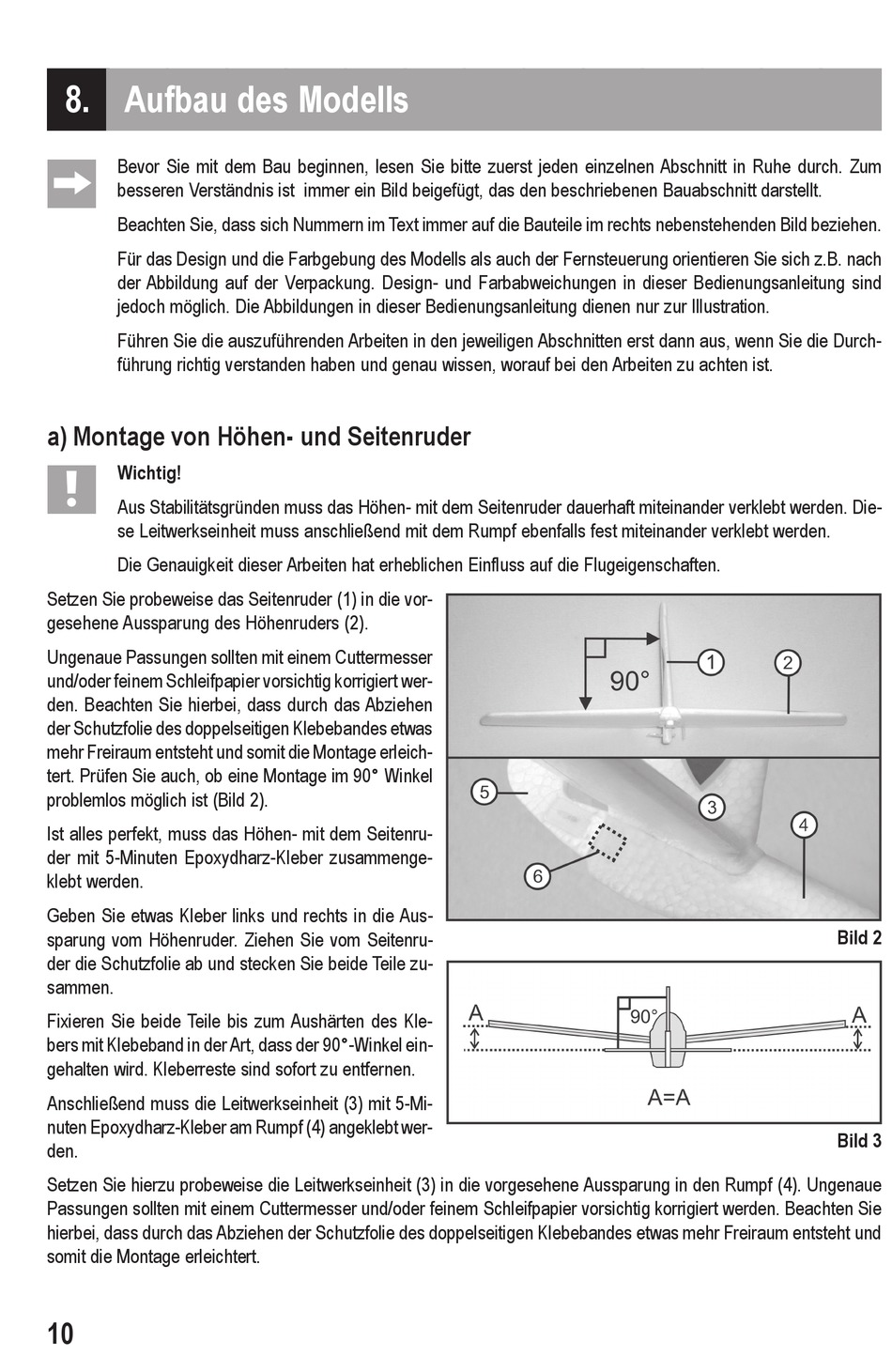

8. Aufbau des Modells

Bevor Sie mit dem Bau beginnen, lesen Sie bitte zuerst jeden einzelnen Abschnitt in Ruhe durch. Zum
besseren Verständnis ist immer ein Bild beigefügt, das den beschriebenen Bauabschnitt darstellt.
Beachten Sie, dass sich Nummern im Text immer auf die Bauteile im rechts nebenstehenden Bild beziehen.
Für das Design und die Farbgebung des Modells als auch der Fernsteuerung orientieren Sie sich z.B. nach
der Abbildung auf der Verpackung. Design- und Farbabweichungen in dieser Bedienungsanleitung sind
jedoch möglich. Die Abbildungen in dieser Bedienungsanleitung dienen nur zur Illustration.
Führen Sie die auszuführenden Arbeiten in den jeweiligen Abschnitten erst dann aus, wenn Sie die Durch-
führung richtig verstanden haben und genau wissen, worauf bei den Arbeiten zu achten ist.
a) Montage von Höhen- und Seitenruder
Wichtig!
Aus Stabilitätsgründen muss das Höhen- mit dem Seitenruder dauerhaft miteinander verklebt werden. Die-
se Leitwerkseinheit muss anschließend mit dem Rumpf ebenfalls fest miteinander verklebt werden.
Die Genauigkeit dieser Arbeiten hat erheblichen Einfluss auf die Flugeigenschaften.
Setzen Sie probeweise das Seitenruder (1) in die vor-
gesehene Aussparung des Höhenruders (2).
Ungenaue Passungen sollten mit einem Cuttermesser
und/oder feinem Schleifpapier vorsichtig korrigiert wer-
den. Beachten Sie hierbei, dass durch das Abziehen
der Schutzfolie des doppelseitigen Klebebandes etwas
mehr Freiraum entsteht und somit die Montage erleich-
tert. Prüfen Sie auch, ob eine Montage im 90° Winkel
problemlos möglich ist (Bild 2).
Ist alles perfekt, muss das Höhen- mit dem Seitenru-
der mit 5-Minuten Epoxydharz-Kleber zusammenge-
klebt werden.
Geben Sie etwas Kleber links und rechts in die Aus-
sparung vom Höhenruder. Ziehen Sie vom Seitenru-
der die Schutzfolie ab und stecken Sie beide Teile zu-
sammen.
Fixieren Sie beide Teile bis zum Aushärten des Kle-
bers mit Klebeband in der Art, dass der 90°-Winkel ein-
gehalten wird. Kleberreste sind sofort zu entfernen.
Anschließend muss die Leitwerkseinheit (3) mit 5-Mi-
nuten Epoxydharz-Kleber am Rumpf (4) angeklebt wer-
den.
Setzen Sie hierzu probeweise die Leitwerkseinheit (3) in die vorgesehene Aussparung in den Rumpf (4). Ungenaue
Passungen sollten mit einem Cuttermesser und/oder feinem Schleifpapier vorsichtig korrigiert werden. Beachten Sie
hierbei, dass durch das Abziehen der Schutzfolie des doppelseitigen Klebebandes etwas mehr Freiraum entsteht und
somit die Montage erleichtert.
10
Bild 2
Bild 3
