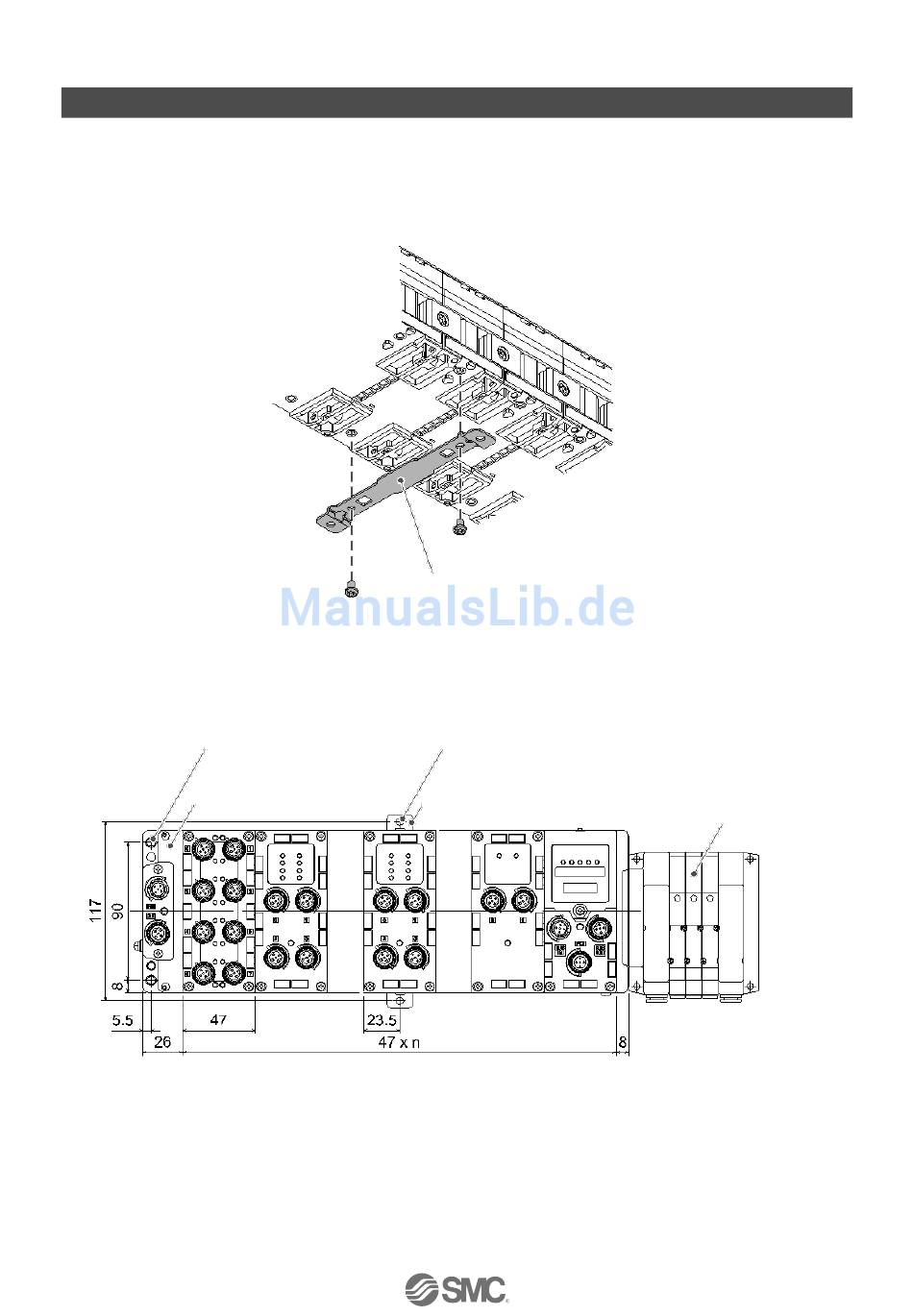

Montage und Installation
■Installation
•Direktmontage
(1)Bei Verbindung von sechs oder mehr E/A- Module muss das Mittelteil der ganzen EX600-Einheit, vor
der Montage mit 2-M4x5-Schrauben und einem Verstärkungselement (EX600-ZMB1) fixiert werden.
Anzugsmoment: 0,7 bis 0,8 Nm.
(2)Befestigen Sie die Endplatte und den Ventilblock an einem Ende des Moduls und ziehen Sie sie fest. (M4)
Anzugsmoment: 0,7 bis 0,8 Nm.
Das Anzugsmoment auf der Seite des Ventilblocks hängt vom Ventiltyp ab. Siehe Betriebshandbuch
des entsprechenden Ventilblocks.
2 x M4-Schrauben
(Anzugsmoment 0,7 bis 0,8 Nm)
Endplatte
n (Zahl angeschlossener Module) ≦10
Zwischenverstärkungselement
(EX600-ZMB1)
2 x M4-Schrauben
Zwischen-Verstärkungselement
-12-
Ventilblock
No.EX※※-OMQ0016
