•Ausgangswert während Kommunikationsfehler (Fehlerwert)
Siehe nachstehende Tabellen für die Einstellung des Fehlerwerts per SPS.
•Einstellung als Dezimalzahl.
•Der Umrechnungswert ist je nach zugeordnetem analogen Datenformat und analogen Ausgangsbereich
unterschiedlich.

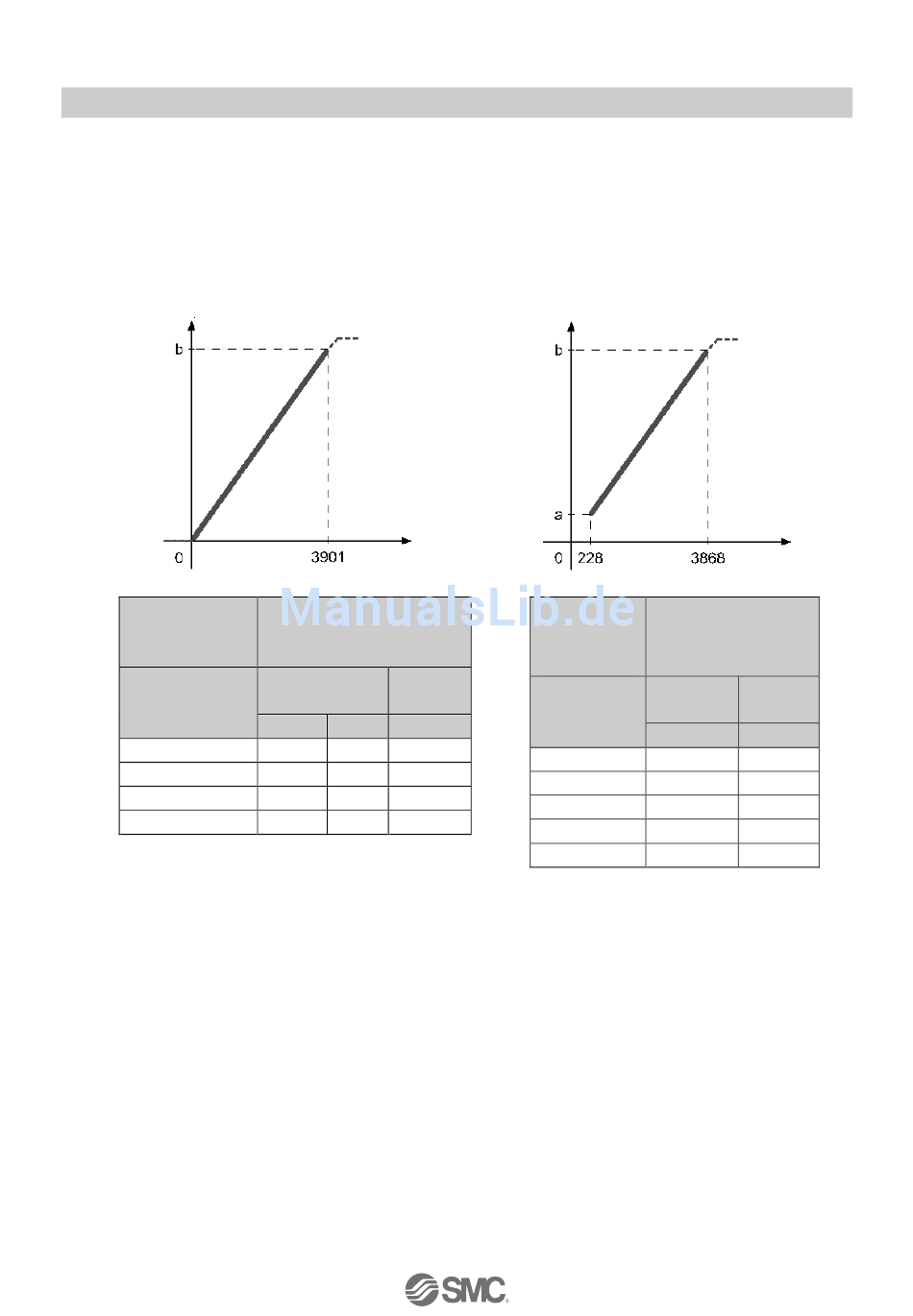

(1)Binäres Offset-Datenformat
•Bereich: 0 bis 10 V, 0 bis 5 V, 0 bis 20 mA
Ausgang
Per SPS
einstellbarer Wert
(AD-Wert)
Dezimalzahl
4095
3901
2048
0
Beispiel: Um den Fehlerwert auf 10 V einzustellen, wenn das binäre Offset-Format (analoges
Datenformat) und der Bereich 0 bis 10 V (analoger Ausgangsbereich) eingestellt sind, ist der
Einstellwert der SPS „3901" aus der Tabelle links.
AD-Wert
Ausgangssignalbereich
(0 bis b)
Spannung
Strom
[V]
[mA]
0 bis 10
0 bis 5
0 bis 20
10,5
5,25
21
10
5
20
5,25
2,625
10,5
0
0
0
•Bereich: 1 bis 5 V, 4 bis 20 mA
Ausgang
Per SPS
einstellbarer
Wert
(AD-Wert)
Dezimalzahl
4095
3868
2048
228
0
-54-
AD-Wert
Ausgangssignalbereich
(a bis b)
Spannung
Strom
[V]
[mA]
1 bis 5
4 bis 20
5,25
21
5
20
3
12
1
4
0,75
3
No.EX※※-OMQ0016
