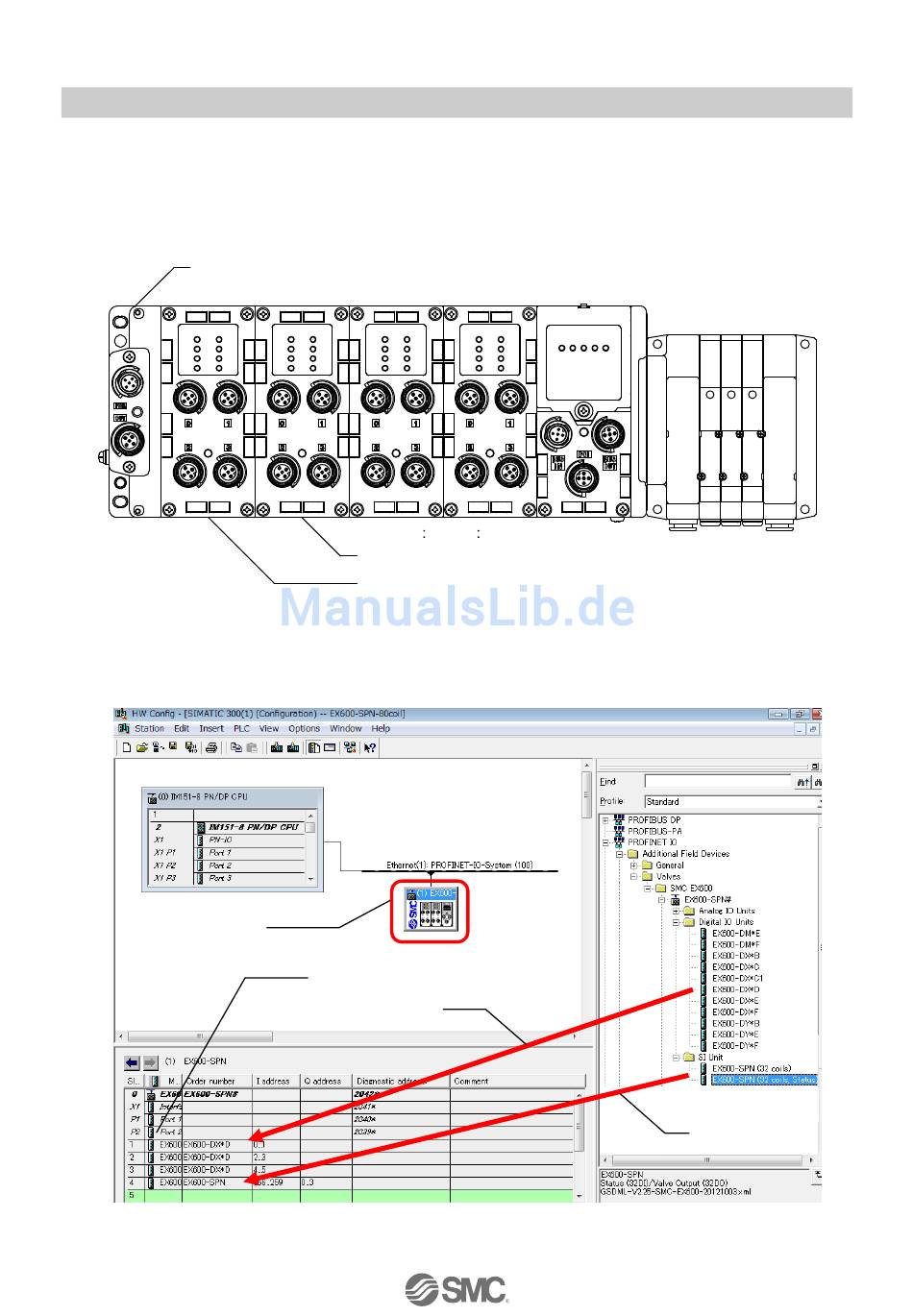

•Hinzufügen eines Moduls
(1)Klicken Sie auf das EX600-SPN#-Icon in der [HW Config] (Hardware-Konfiguration).
(2)Leere Slots in der EX600-SPN# werden im Fenster [Configuration table] (Konfigurationstabelle) angezeigt.
(3)Ziehen Sie das Modul mit der Nr. 0, die neben der Endplatte angeschlossen ist, aus dem Fenster
[Hardware Catalogue] und legen Sie sie im Fenster [Configuration table] und in Slot1 ab. Ziehen Sie
weitere Module auf die gleiche Weise und legen Sie sie in den entsprechenden Slots ab.
Endplatte
(4)Ziehen Sie die SI-Einheit und legen Sie sie wie oben beschrieben in dem zugehörigen Slot ab.
Zwei Ausführungen von SI-Einheiten sind wählbar (eine SI-Einheit kann nicht mehreren Slots zugeordnet werden).
•Ausführung 1: EX600-SPN (32 Spulen) --- belegt 4 Bytes für Ausgang (keine Diagnosedaten)
•Ausführung 2: EX600-SPN (32 Spulen, Status) --- belegt 4 Bytes für Ausgang und 4 Bytes für Diagnose
(Eingangs)
(1)
Modul-Nr. 1 = Slot 2
Modul-Nr. 0 = Slot 1
(2)
(3)
-61-
(4)
