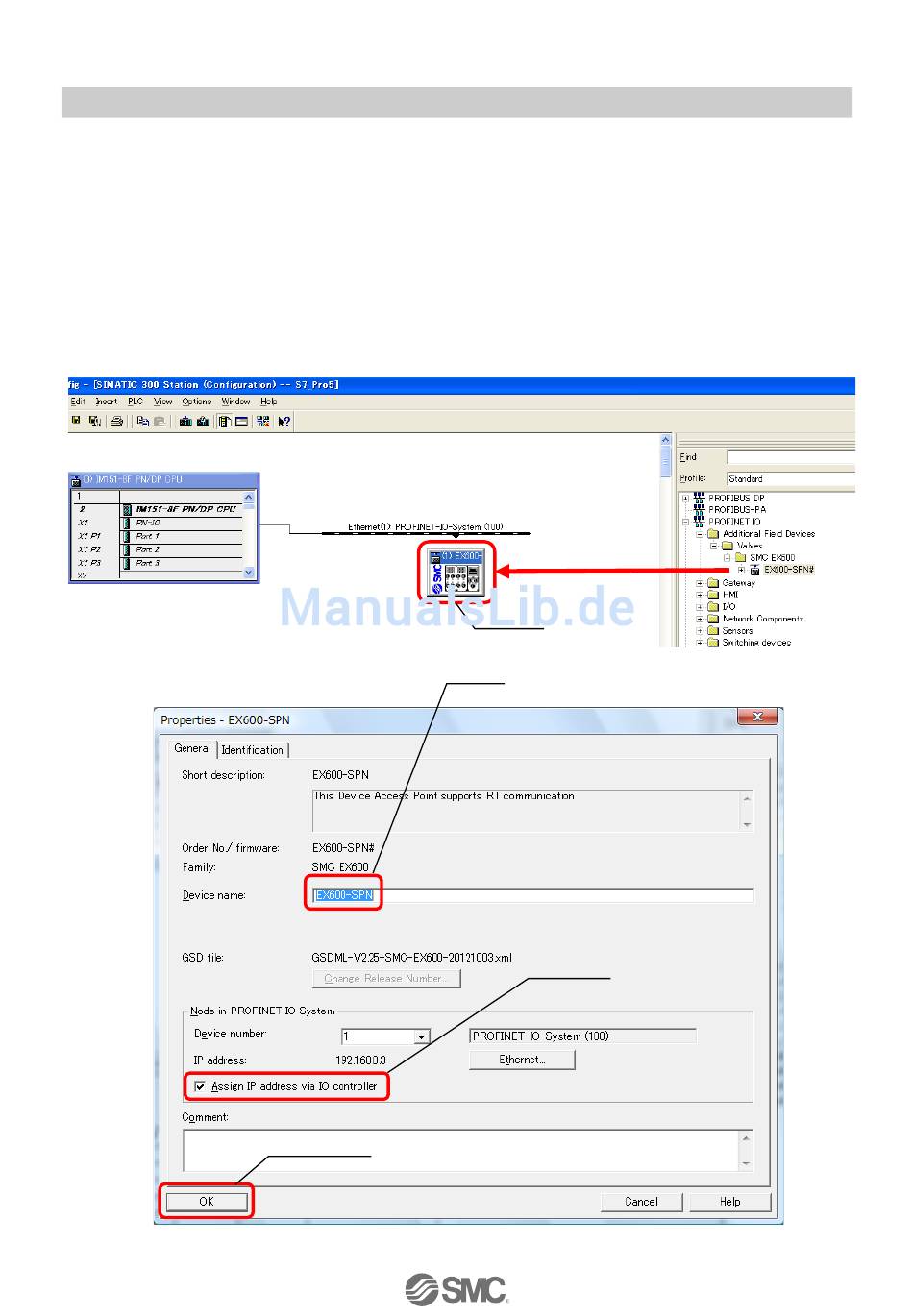

•Hinzufügen eines Geräts
(1)Ziehen Sie EX600-SPN# aus dem Bildschirm [HW Config] (Hardware-Konfiguration) im Fenster
[Hardware Catalog] (Hardware-Katalog) und legen Sie das Element in der Zeile [PROFINET-IO-
System] ab.
(2)Das EX600-Icon wird in die Zeile aufgenommen. Doppelklicken Sie auf das EX600-Icon bzw. setzen
Sie den Cursor auf das Icon und wählen Sie per Klick auf die rechte Maustaste [Object Properties ---]
(Objekteigenschaften) aus.
(3)Der Bildschirm „Moduleigenschaften" wird angezeigt. Geben Sie dieselbe Bezeichnung ein, die im
Bildschirm [Edit Ethernet Node] für [Device name] (Gerätebezeichnung) eingestellt wurde.
(4)Stellen Sie sicher, dass das Kästchen für [Assign IP address via IO controller] (IP-Adresse per IO-
Controller zuordnen) markiert ist.
(5)Drücken Sie die Schaltfläche [OK].
(3)
(5)
-60-
(1)
(2)
(4)
No.EX※※-OMQ0016
