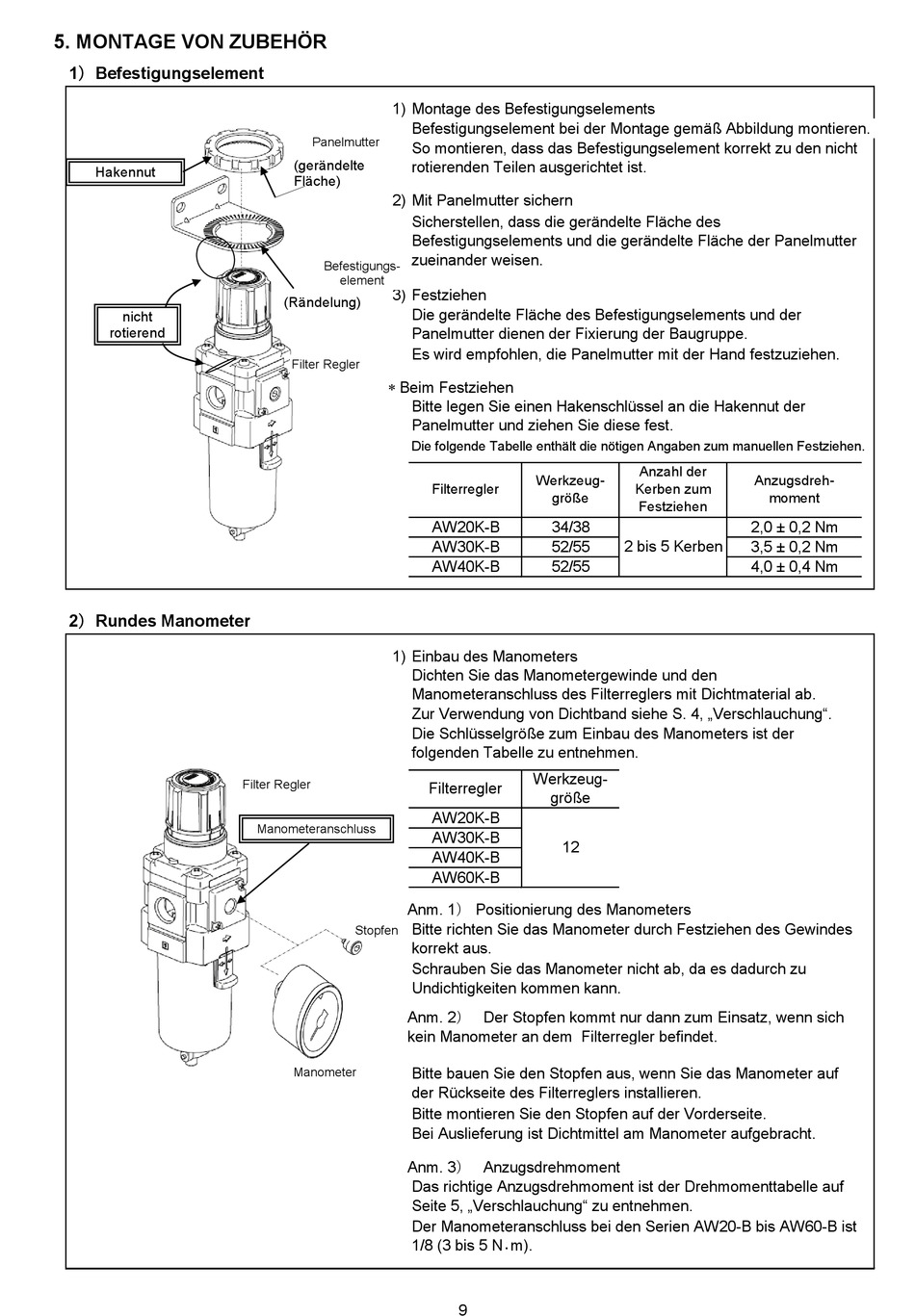

5. MONTAGE VON ZUBEHÖR
1）Befestigungselement
Hakennut
nicht
rotierend
2）Rundes Manometer
1) Montage des Befestigungselements
Befestigungselement bei der Montage gemäß Abbildung montieren.
Panelmutter
So montieren, dass das Befestigungselement korrekt zu den nicht
(gerändelte
rotierenden Teilen ausgerichtet ist.
Fläche)
2) Mit Panelmutter sichern
Sicherstellen, dass die gerändelte Fläche des
Befestigungselements und die gerändelte Fläche der Panelmutter
zueinander weisen.
Befestigungs-
element
3) Festziehen
(Rändelung)
Die gerändelte Fläche des Befestigungselements und der
Panelmutter dienen der Fixierung der Baugruppe.
Es wird empfohlen, die Panelmutter mit der Hand festzuziehen.
Filter Regler
∗ Beim Festziehen
Bitte legen Sie einen Hakenschlüssel an die Hakennut der
Panelmutter und ziehen Sie diese fest.
Die folgende Tabelle enthält die nötigen Angaben zum manuellen Festziehen.
1) Einbau des Manometers
Dichten Sie das Manometergewinde und den
Manometeranschluss des Filterreglers mit Dichtmaterial ab.
Zur Verwendung von Dichtband siehe S. 4, „Verschlauchung".
Die Schlüsselgröße zum Einbau des Manometers ist der
folgenden Tabelle zu entnehmen.
Filter Regler
Manometeranschluss
Anm. 1） Positionierung des Manometers
Bitte richten Sie das Manometer durch Festziehen des Gewindes
Stopfen
korrekt aus.
Schrauben Sie das Manometer nicht ab, da es dadurch zu
Undichtigkeiten kommen kann.
Anm. 2） Der Stopfen kommt nur dann zum Einsatz, wenn sich
kein Manometer an dem Filterregler befindet.
Bitte bauen Sie den Stopfen aus, wenn Sie das Manometer auf
Manometer
der Rückseite des Filterreglers installieren.
Bitte montieren Sie den Stopfen auf der Vorderseite.
Bei Auslieferung ist Dichtmittel am Manometer aufgebracht.
Anm. 3） Anzugsdrehmoment
Das richtige Anzugsdrehmoment ist der Drehmomenttabelle auf
Seite 5, „Verschlauchung" zu entnehmen.
Der Manometeranschluss bei den Serien AW20-B bis AW60-B ist
1/8 (3 bis 5 N ･ m).
Werkzeug-
Filterregler
größe
AW20K-B
34/38
AW30K-B
52/55
AW40K-B
52/55
Werkzeug-
Filterregler
größe
AW20K-B
AW30K-B
12
AW40K-B
AW60K-B
9
Anzahl der
Anzugsdreh-
Kerben zum
moment
Festziehen
2,0 ± 0,2 Nm
2 bis 5 Kerben
3,5 ± 0,2 Nm
4,0 ± 0,4 Nm
