•Zuordnung der Gerätebezeichnung

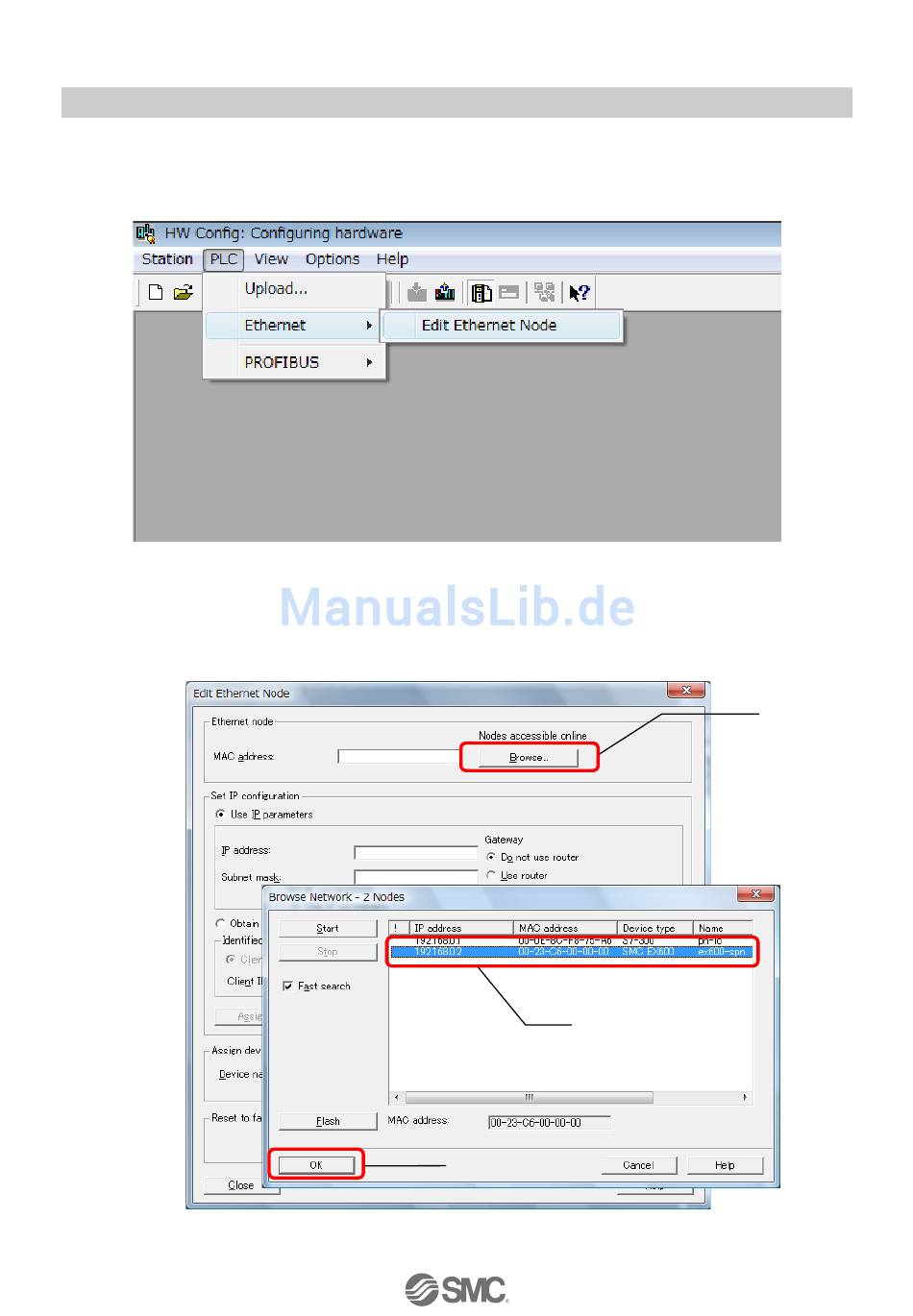

(1)Schließen Sie das EX600-System an die SPS an.
(2)Wählen Sie [PLC] → [Ethernet] → [Edit Ethernet Node] (Ethernet-Knoten bearbeiten) aus der
Menüleiste der [HW Config] (Hardware-Konfiguration).
(3)Der Bildschirm [Edit Ethernet Node] (Ethernet-Knoten bearbeiten) wird angezeigt. Drücken Sie die
Schaltfläche [Browse].
(4)Der Bildschirm [Browse Network] wird angezeigt. Eine Liste mit den Komponenten in demselben
Netzwerk wird angezeigt.
Wählen Sie die MAC-Adresse der SI-Einheit, um die Gerätebezeichnung zuzuordnen.
(5)Drücken Sie die Schaltfläche [OK].
(4)
(5)
-58-
(3)
No.EX※※-OMQ0016
