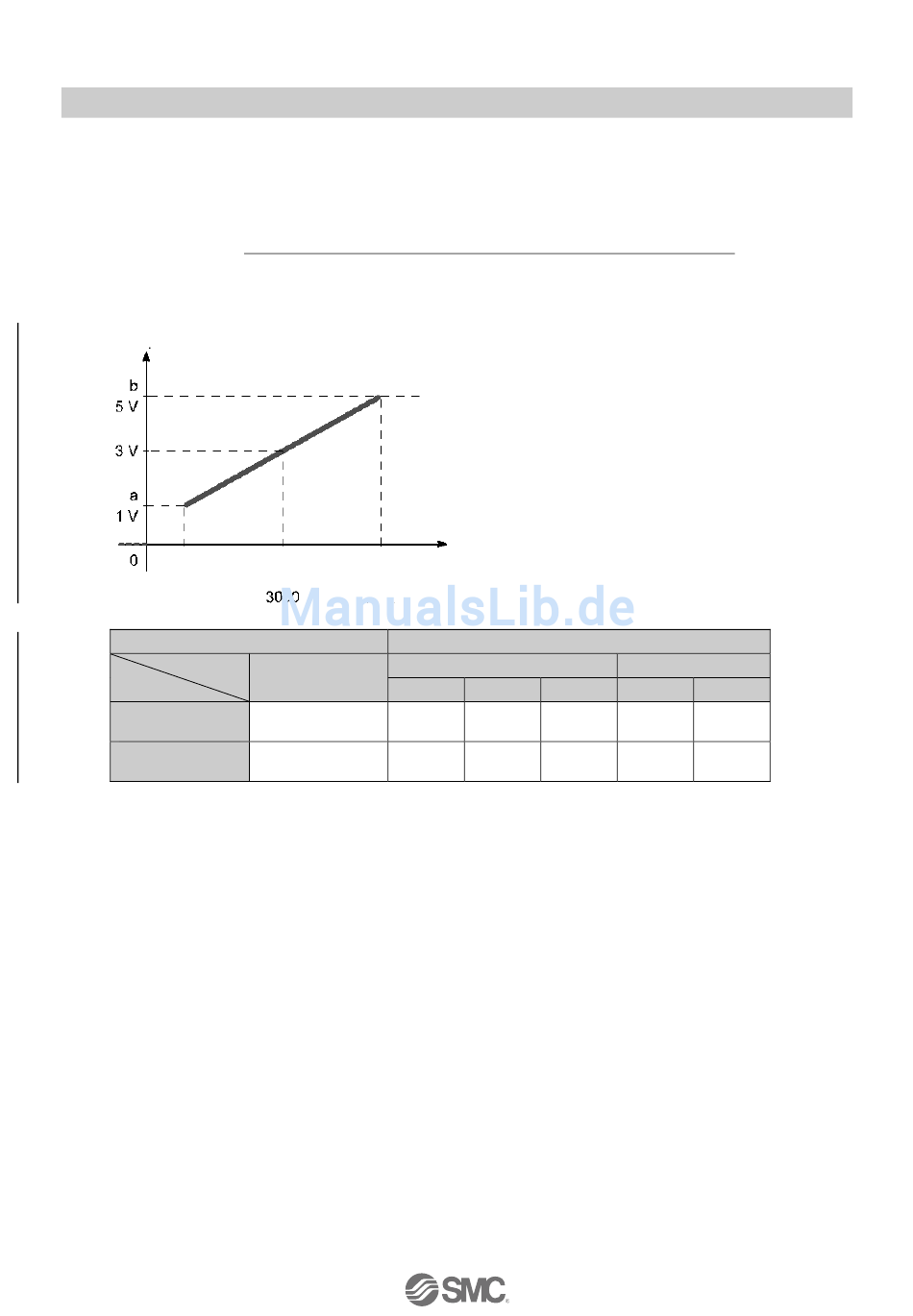

(3)Skaliertes Datenformat
Funktion zum Einstellen eines beliebigen Werts zwischen „32767 und 32767" als AD-Wert für den
Ausgangssignalbereich. Die Auflösung wird durch Spezifizierung der Ober- und Untergrenze der Skala
definiert.
Auflösung =
Bereich: bei einem Bereich zwischen 1 und 5 V
Ausgang
Einstellung der
Skalierungsunter-
grenze 1000
Per SPS einstellbarer Wert (AD-Wert)
Skalierungsober-
grenze
Skalierungsunter-
grenze
Stellen Sie bei einem skalierten Datenformat die Daten unabhängig von der Bereichseinstellung wie
folgt ein.
•Einstellbarer Wert der SPS: 0 bis 32767 → umgerechneter Wert +0 bis +32767
•Einstellbarer Wert der SPS: 32768 bis 6553 → umgerechneter Wert -0 bis -32767
Beispiel: Um den Fehlerwert auf 4 V einzustellen, wenn der Bereich 1 bis 5 V (analoger
Ausgangsbereich), die Skalierungsobergrenze 5000 und die Skalierungsuntergrenze 1000 ist,
ist der Fehlerwert der SPS auf 4000 eingestellt.
oberer Grenzwert des Bereichs - unterer Grenzwert des Bereichs
Oberer Grenzwert der Skala - unterer Grenzwert der Skala
Einstellung der
Skalierungsober-
grenze 5000
Dezimalzahl
0 bis 10
-32766 bis 32767 10
-32767 bis 32766 0
(1)Den Bereich auf 1 bis 5 V einstellen.
(2)Die Einstellung der oberen Skalierungsgrenze
auf 5000 und der unteren Skalierungsgrenze
auf 1000 ergibt Folgendes.
1000･･･1 V Ausgang
2000･･･2 V Ausgang
3000･･･3 V Ausgang
4000･･･4 V Ausgang
5000･･･5 V Ausgang
(3)Aus der Berechnung ergibt sich für 1 bis 5
V eine Auflösung von 1/1000.
AD
(5 V - 1 V) / (5000 – 1000) = 1/1000
Sollwert
Ausgangssignalbereich (a bis b)
Spannung [V]
1 bis 5 0 bis 5
5 5
1 0
-50-
Strom [mA]
0 bis 20 4 bis 20
20 20
0 4
No.EX※※-OMQ0016
