Montage
•Aufbau als Ventilinsel
*: Wurde die Ventilinsel in aufgebautem Zustand erworben, ist die in diesem Kapitel beschriebene Arbeit nicht notwendig.

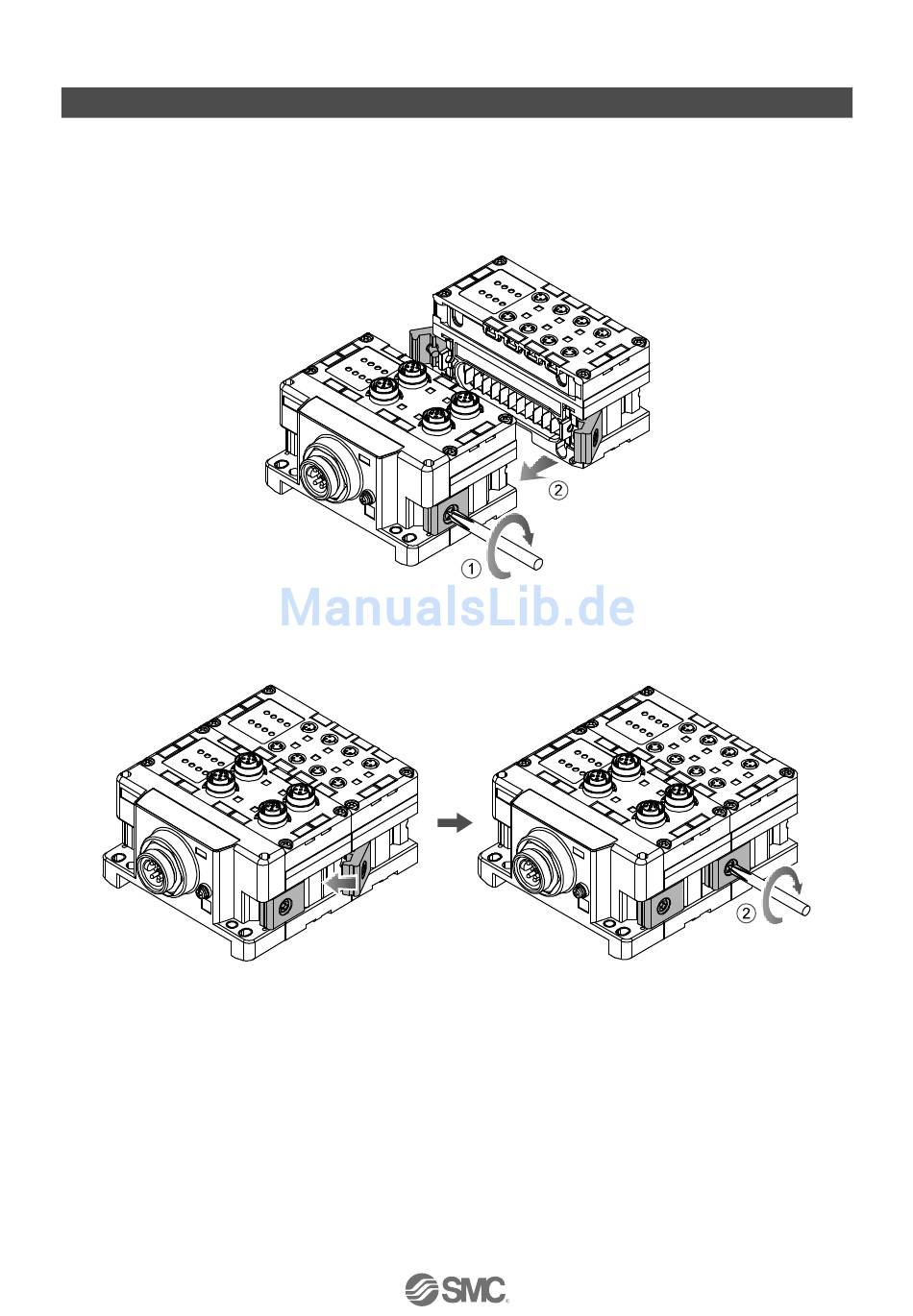

(1) Schließen Sie ein E/A-Modul ganz links an die Endplatte an.
Digitale und analoge E/A- Module können in beliebiger Reihenfolge angeschlossen werden.
Ziehen Sie die Verbindungsstücke mit einem Anzugsmoment von 1,5 bis 1,6 Nm an.
(2) Fügen Sie z.B. zwei weitere E/A-Module hinzu.
Bis zu 10 Module (inklusive der SI-Einheit) können an eine Ventilinsel angeschlossen werden.
(3) SI-Einheit anschließen.
Nach Anschluss der erforderlichen E/A- Module die SI-Einheit anschließen.
Vorgehensweise wie oben unter (1), (2).
-10-
No.EX※※-OMQ0016
