Hardware-Konfiguration

■GSDML-Datei und Icons

Die GSDML-Datei wird benötigt, um die EX600 mit Hilfe der SPS zu konfigurieren. Zusätzlich wird ein
spezielles Icon zur Darstellung der EX600 in der SPS-Software benötigt.
Die GSDML- und Icon-Dateien können unter der nachstehend genannten URL heruntergeladen werden.
•URL：http://www.smcworld.com
•GSDML-Datei: GSDML-V2.3-SMC-EX600-***.xml
•Icon-Datei: GSDML-0083-0008-EX600_N.bmp
■Konfigurationslayout
Die Nummern der Module der EX600 sind der Reihe nach beginnend auf der Seite der Endplatte
zugewiesen. Die Kommunikation mit der SPS wird erst hergestellt, wenn die Module in der richtigen
Reihenfolge des tatsächlich verwendeten Produkts zugewiesen sind.

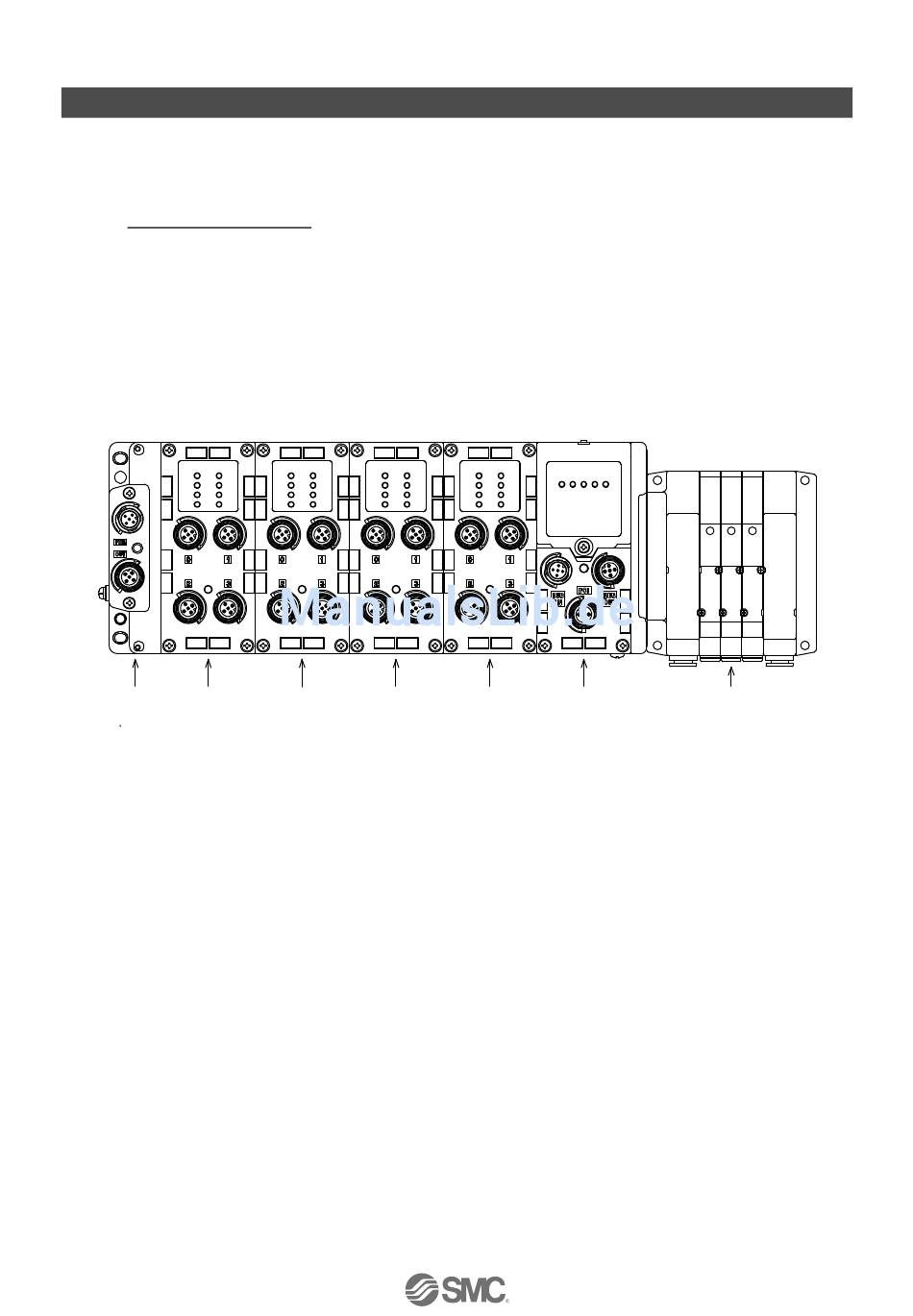

•Beispiel für Modulnummern
Endplatte
Modul 0 Modul 1 Modul 2
-56-
Modul 3 Modul 4
Ventilblock
