■Anschluss an SIEMENS-SPS S7
Im Folgenden wird beschrieben, wie die Serie EX600 an die SIEMENS-SPS angeschlossen wird.
Siehe Betriebsanleitung der Software STEP7

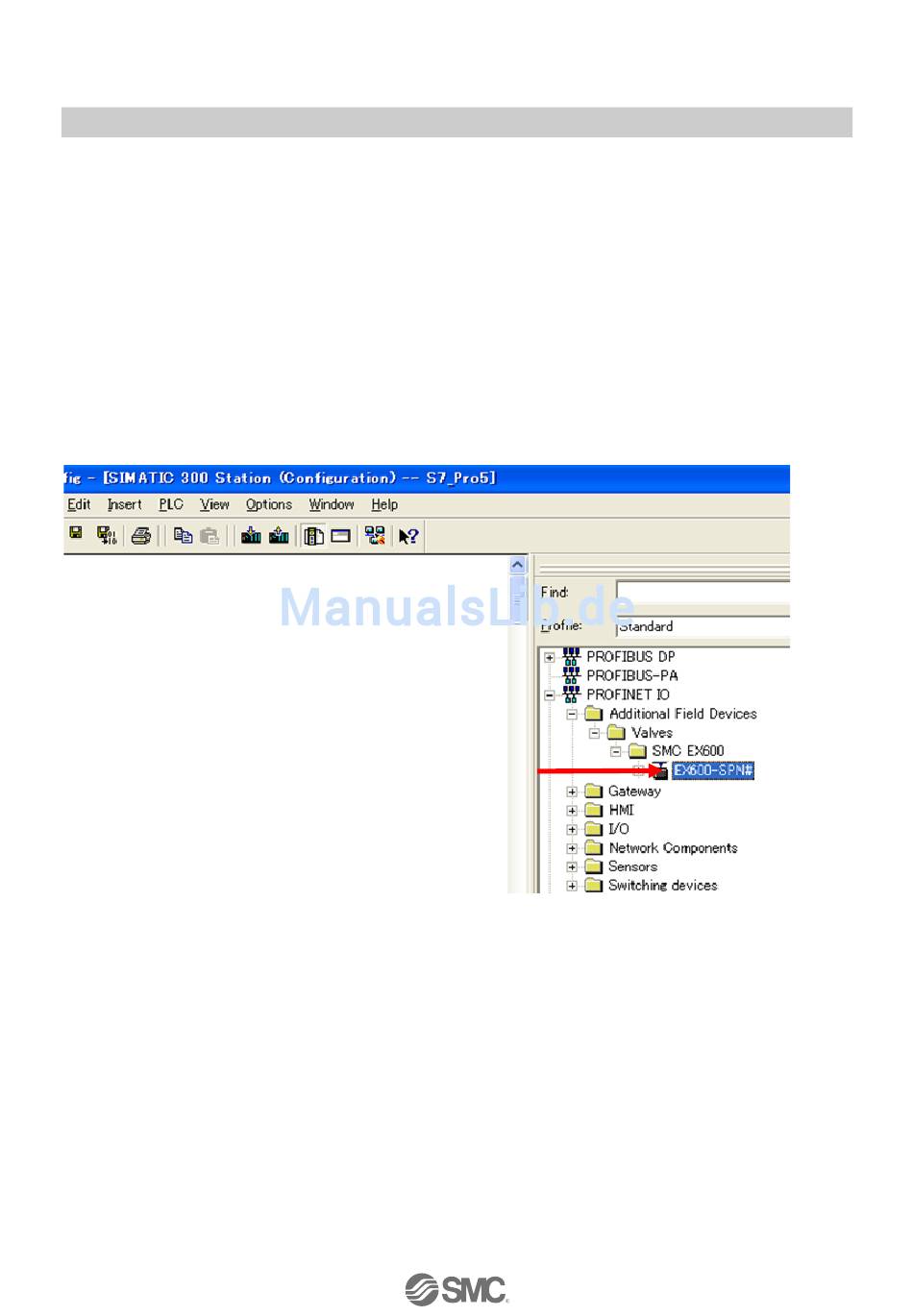

*: Die nachfolgende Zeichnung zeigt die SIEMENS-Software, STEP7™ V5.5.
•Installation der GSDML-Datei
(1)Öffnen Sie den Bildschirm [HW Config] (Hardware-Konfiguration).
(2)Wählen Sie [Options] (Optionen) → [Install GSD File...] (GSD-Datei installieren) aus der Menüleiste.
(3)Der Bildschirm [Install GSD Files] wird angezeigt. Wählen Sie den Ordner, in dem die GSDML-Datei
gespeichert ist.
(4)Eine Liste mit den gespeicherten GSDML-Dateien wird angezeigt. Wählen Sie die Datei, die installiert
werden soll und drücken Sie [Install].
(5)Die EX600-SPN#-Hardwarekomponente wird in den Ordner des Fensters [Hardware Catalog]
eingefügt.
(PROFINET IO ¥Zusätzliche Feldgeräte¥Ventile¥SMC EX600)
TM
für Details zum Betrieb.
(5)
-57-
No.EX※※-OMQ0016
