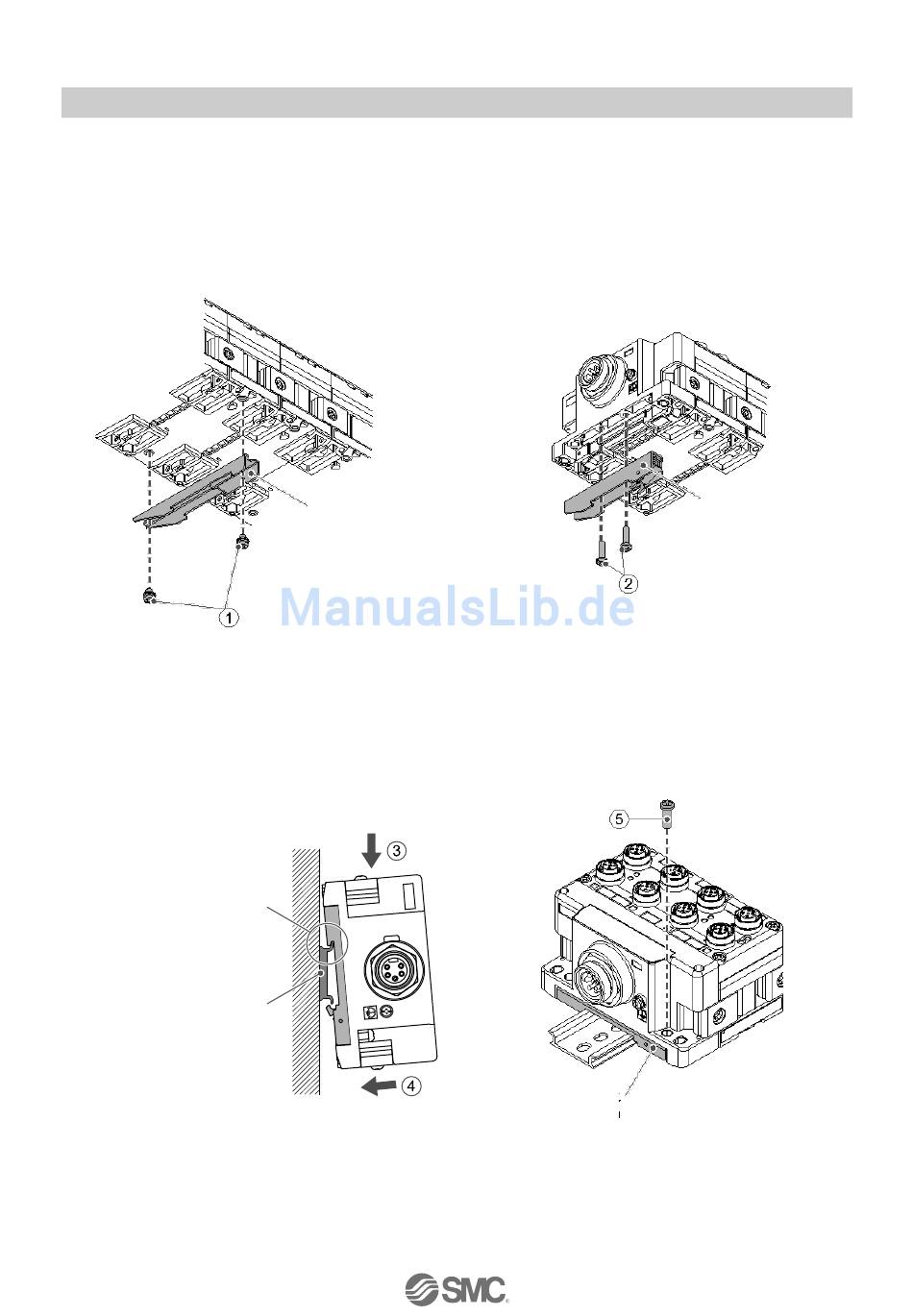

•DIN-Schienenmontage
(Nicht verfügbar für Ventile der SY-Serie. Siehe SY-Katalog.)
(1)Bei Verbindung von sechs oder mehr Modulen muss das Mittelteil der ganzen EX600-Einheit vor der
Montage mit 2 M4x6-Schrauben und einem Verstärkungselement (EX600-ZMB2) fixiert werden.
Anzugsmoment: 0,7 bis 0,8 Nm.
(2)Montieren Sie das Befestigungselement der Endplatte (EX600-ZMA2) mit 2 M4x14 Schrauben an die
Endplatte.
Anzugsmoment: 0,7 bis 0,8 Nm.
(3)Hängen Sie die Befestigungsnut der DIN-Schiene ein.
(4)Drücken Sie die Ventilinsel gegen die DIN-Schiene bis er einrastet, indem Sie die Seite, die eingehängt
ist als Hebeldrehpunkt benutzen.
(5)Fixieren Sie die Ventilinsel, indem Sie die DIN-Schienen-Befestigungsschrauben der EX600-ZMA2
anziehen (M4 x 20)
Anzugsmoment: 0,7 bis 0,8 Nm.
Das Anzugsmoment auf der Seite des Ventilblocks hängt vom Ventiltyp ab. Siehe Betriebshandbuch
des entsprechenden Ventilblocks.
DIN-Schienen-Befestigungnut
DIN-Schiene
Zwischen-Verstärkungselement
(EX600 ZMB2)
-13-
Befestigungselement
Endplatte
(EX600 ZMA2)
Befestigungselement
Endplatte
(EX600-ZMA2)
