Systemübersicht
•Systemkonfiguration

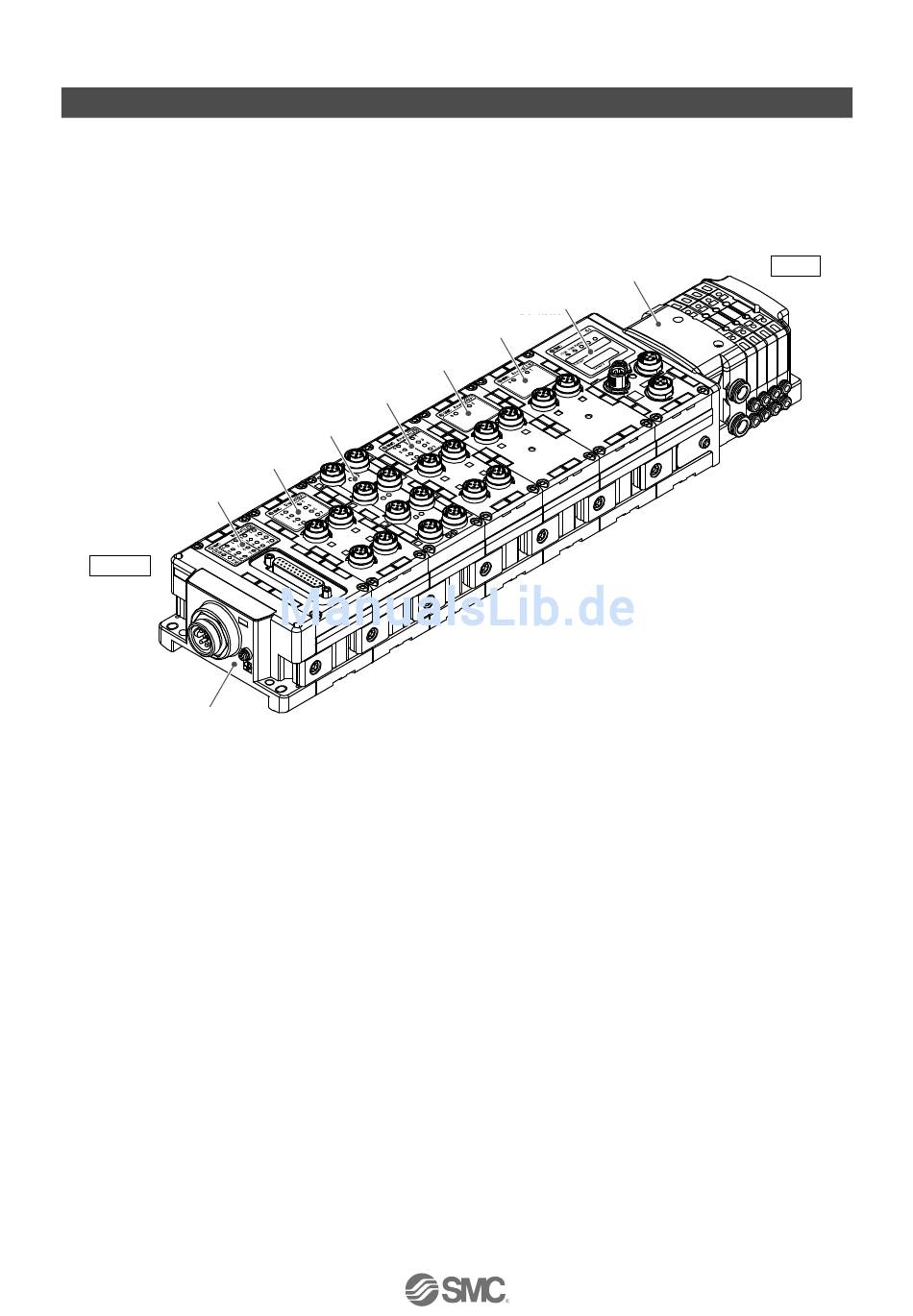

Die Module der Serie EX600 können an verschiedene Feldbusse angeschlossen werden, um die
Verdrahtung von Eingangs- oder Ausgangsgeräten zu reduzieren und als dezentralisiertes
Steuerungssystem zu agieren. Die Kommunikation der Module mit dem Feldbus geschieht über die SI-
Einheit. Eine SI-Einheit kann mit einem Ventilblock mit bis zu 32 Ausgängen und mit bis zu 9 E/A-Modulen
verbunden werden.
digitales Eingangs modul
digitales Ausgangsmodul
digitales E/A-Modul
D-Seite
Endplatte
SI-Einheit: sorgt für die Kommunikation des Feldbusses und die Ansteuerung der Ausgänge des
Ventilblocks (ON/OFF).
Digitales Eingangsmodul: zum Anschluss von Sensoren mit Schaltausgängen. Es sind PNP- oder NPN-
Ausführungen erhältlich.
Digitales Ausgangsmodul: zum Anschluss von Ausgabegeräten, wie Magnetventile, Lampen, akustische
Digitales E/A-Modul: Dieses Modul hat sowohl digitale Eingangs- als auch digitale Ausgangsfunktionen.
Es sind PNP- oder NPN-Ausführungen erhältlich.
Analoges Eingangsmodul: zum Anschluss von Sensoren mit Analogausgängen.
Analoges Ausgangsmodul: Kann an ein Gerät angeschlossen werden, das Analogeingänge lesen kann.
Analoges E/A-Modul: Diese Einheit hat sowohl analoge Eingangs- als auch analoge Ausgangsfunktionen.
Endplatte: Wird auf der D-Seite der EX600 Ventilinsel angeschlossen; hat den
Spannungsversorgungsanschluss.
Ventilblock: Eine Baugruppe von Magnetventilen. Ein Stecker wird als elektrischer Anschluss für alle
analoges Eingangsmodul
analoges Ausgangsmodul
analoges E/A- Modul
Alarmsignale usw. Es sind PNP- oder NPN-Ausführungen erhältlich.
Ventilblock
SI-Einheit
angeschlossenen Ventile verwendet.
-8-
U-Seite
No.EX※※-OMQ0016
