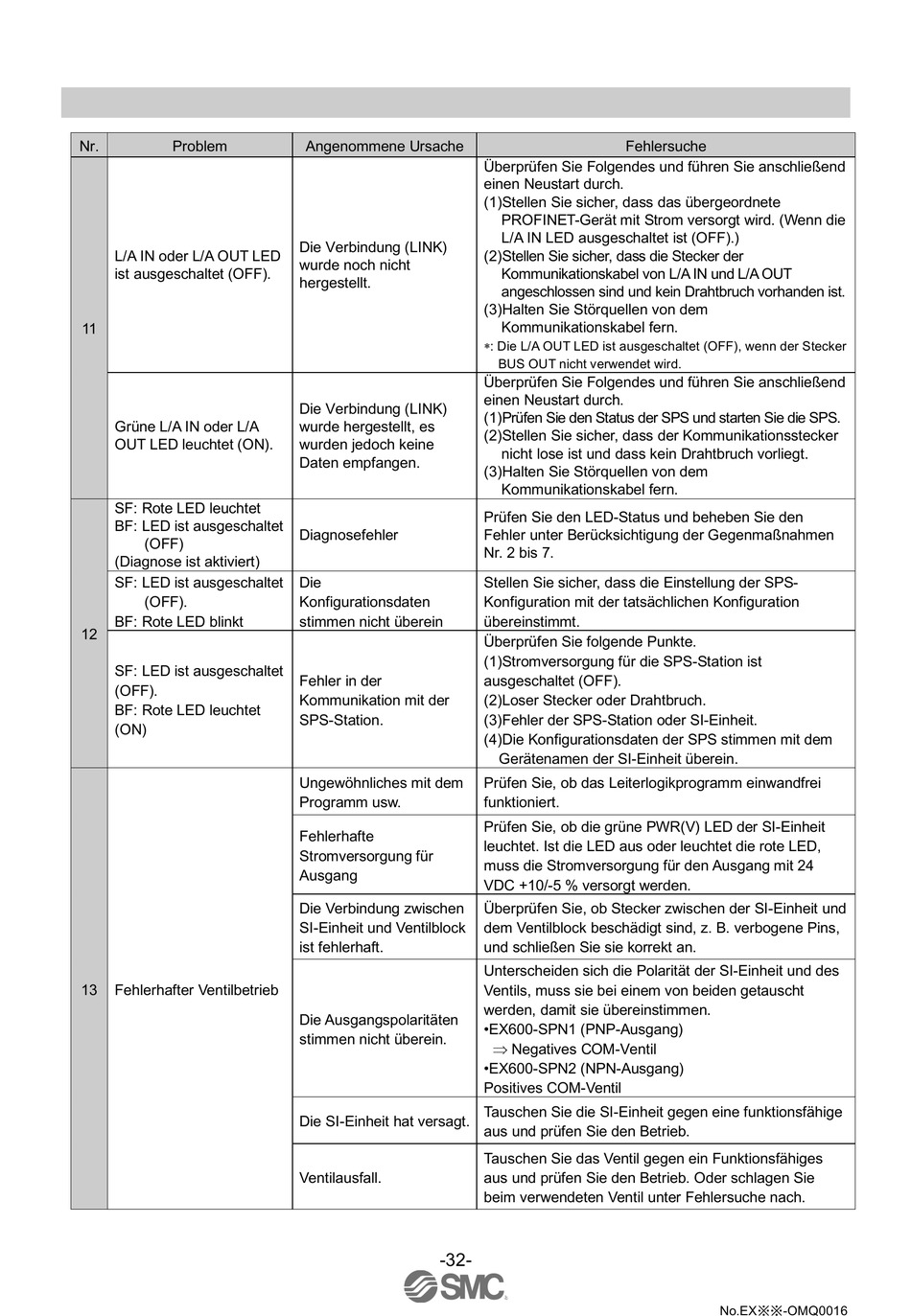

Nr. Problem
L/A IN oder L/A OUT LED
ist ausgeschaltet (OFF).
11
Grüne L/A IN oder L/A
OUT LED leuchtet (ON).
SF: Rote LED leuchtet
BF: LED ist ausgeschaltet
(OFF)
(Diagnose ist aktiviert)
SF: LED ist ausgeschaltet
(OFF).
BF: Rote LED blinkt
12
SF: LED ist ausgeschaltet
(OFF).
BF: Rote LED leuchtet
(ON)
13 Fehlerhafter Ventilbetrieb
Angenommene Ursache
Die Verbindung (LINK)
wurde noch nicht
hergestellt.
Die Verbindung (LINK)
wurde hergestellt, es
wurden jedoch keine
Daten empfangen.
Diagnosefehler
Die
Konfigurationsdaten
stimmen nicht überein
Fehler in der
Kommunikation mit der
SPS-Station.
Ungewöhnliches mit dem
Programm usw.
Fehlerhafte
Stromversorgung für
Ausgang
Die Verbindung zwischen
SI-Einheit und Ventilblock
ist fehlerhaft.
Die Ausgangspolaritäten
stimmen nicht überein.
Die SI-Einheit hat versagt.
Ventilausfall.
-32-
Fehlersuche
Überprüfen Sie Folgendes und führen Sie anschließend
einen Neustart durch.
(1)Stellen Sie sicher, dass das übergeordnete
PROFINET-Gerät mit Strom versorgt wird. (Wenn die
L/A IN LED ausgeschaltet ist (OFF).)
(2)Stellen Sie sicher, dass die Stecker der
Kommunikationskabel von L/A IN und L/A OUT
angeschlossen sind und kein Drahtbruch vorhanden ist.
(3)Halten Sie Störquellen von dem
Kommunikationskabel fern.
*: Die L/A OUT LED ist ausgeschaltet (OFF), wenn der Stecker
BUS OUT nicht verwendet wird.
Überprüfen Sie Folgendes und führen Sie anschließend
einen Neustart durch.
(1)Prüfen Sie den Status der SPS und starten Sie die SPS.
(2)Stellen Sie sicher, dass der Kommunikationsstecker
nicht lose ist und dass kein Drahtbruch vorliegt.
(3)Halten Sie Störquellen von dem
Kommunikationskabel fern.
Prüfen Sie den LED-Status und beheben Sie den
Fehler unter Berücksichtigung der Gegenmaßnahmen
Nr. 2 bis 7.
Stellen Sie sicher, dass die Einstellung der SPS-
Konfiguration mit der tatsächlichen Konfiguration
übereinstimmt.
Überprüfen Sie folgende Punkte.
(1)Stromversorgung für die SPS-Station ist
ausgeschaltet (OFF).
(2)Loser Stecker oder Drahtbruch.
(3)Fehler der SPS-Station oder SI-Einheit.
(4)Die Konfigurationsdaten der SPS stimmen mit dem
Gerätenamen der SI-Einheit überein.
Prüfen Sie, ob das Leiterlogikprogramm einwandfrei
funktioniert.
Prüfen Sie, ob die grüne PWR(V) LED der SI-Einheit
leuchtet. Ist die LED aus oder leuchtet die rote LED,
muss die Stromversorgung für den Ausgang mit 24
VDC +10/-5 % versorgt werden.
Überprüfen Sie, ob Stecker zwischen der SI-Einheit und
dem Ventilblock beschädigt sind, z. B. verbogene Pins,
und schließen Sie sie korrekt an.
Unterscheiden sich die Polarität der SI-Einheit und des
Ventils, muss sie bei einem von beiden getauscht
werden, damit sie übereinstimmen.
•EX600-SPN1 (PNP-Ausgang)
Þ Negatives COM-Ventil
•EX600-SPN2 (NPN-Ausgang)
Positives COM-Ventil
Tauschen Sie die SI-Einheit gegen eine funktionsfähige
aus und prüfen Sie den Betrieb.
Tauschen Sie das Ventil gegen ein Funktionsfähiges
aus und prüfen Sie den Betrieb. Oder schlagen Sie
beim verwendeten Ventil unter Fehlersuche nach.
