Typangabe und Bestellschlüssel
EX600-S
SI-Einheit
Protokoll
Symbol
Inhalt
PN
PROFINET

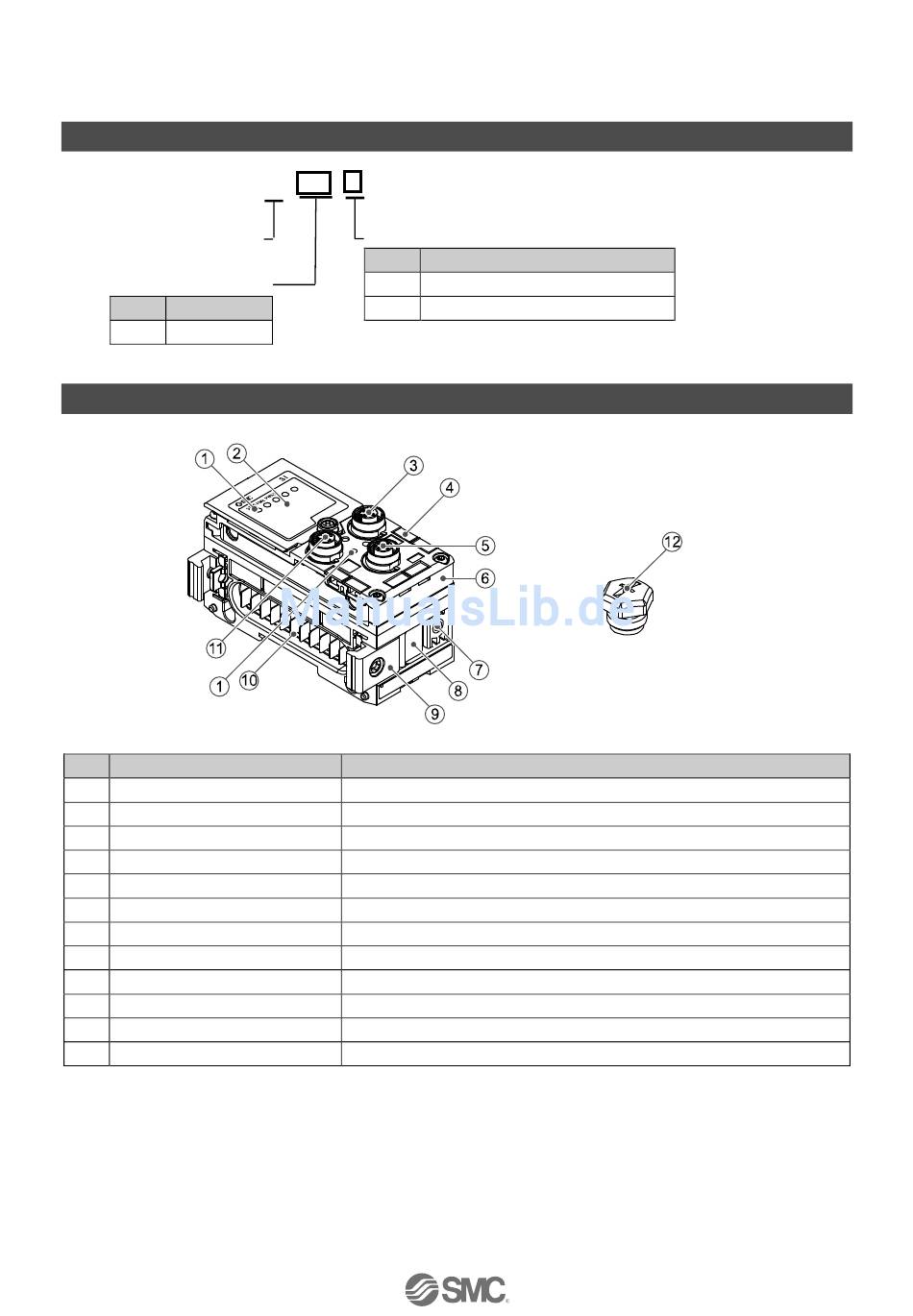

Produktübersicht
Nr.
Beschreibung
1
Statusanzeige-LED
2
Display-Schutzkappe
3
Stecker (BUS OUT)
4
Markierungsnut
5
Stecker (PCI)
6
MAC-Adressenschild
7
Montagebohrung für Ventilplatte
8
Befestigungsnut für Ventilplatte
9
Verbindungsstück
10
Stecker der Einheit
11
Stecker (BUS IN)
12
Dichtkappe (2 Stk.)
SI-Einheit
Ausgangspolarität
Symbol
1
Source/PNP (negativ COM)
2
Sink/NPN (positiv COM)
Zeigt den Status der Einheit an.
Die Display-Schutzkappe sollte nicht geöffnet werden.
Anschluss für Feldbus-Ausgänge.
Nut für ein Beschriftungsschild.
Anschluss für tragbares Handgerät.
Enthält die 12-stellige MAC-Adresse (jede SI-Einheit hat eine eigene).
Bohrungen zur Befestigung der Ventilplatte.
Nut für die Befestigung der Ventilplatte.
Befestigungselement zur Verbindung mit angrenzenden Einheiten.
Stecker für Signale und Stromversorgung für angrenzende Module.
Anschluss für Feldbus-Eingänge.
Schutzkappe für nicht benutzte Stecker. (BUS OUT und PCI)
-15-
Inhalt
Funktion
No.EX※※-OMQ0016
