Typangabe und Bestellschlüssel
EX600-ED
Endplatte an D-Seite
Stecker
Symbol
Inhalt
2
M12 (5-polig)
3
7/8 Zoll (5-polig)

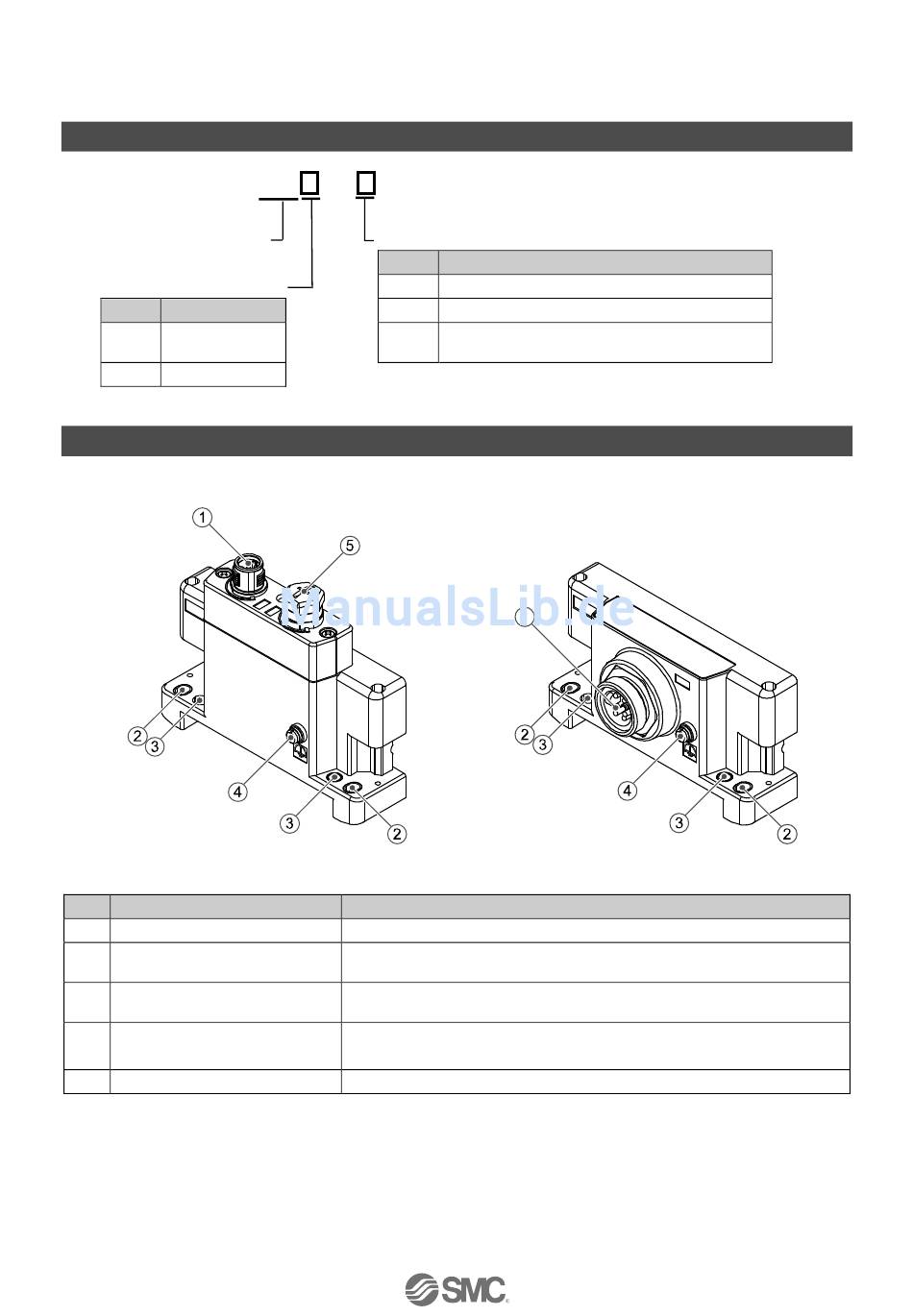

Produktübersicht
•EX600-ED2-
Nr.
Beschreibung
1
Stromversorgungsstecker
Befestigungsbohrung für
2
Direktmontage
Befestigungsbohrung für DIN-
3
Schiene
4
FE-Klemme
5
Stecker (nicht verwendet)
*: Die Erdung sollte individuell mit einem kurzen Kabel in Gerätenähe erfolgen.
Endplatte
-
Montageart
Symbol
---
Kein Befestigungselement für DIN-Schiene
2
Mit DIN-Schiene (außer Serie SY)
Mit Befestigungselement für DIN-Schiene
3
(speziell für SY-Serie)
•EX600-ED3-
Stecker für Stromversorgung für SI-Einheit und E/A-Modul.
Für Direktmontage Bohrungen
Bohrungen zur Befestigung der DIN-Schienenmontage.
Funktionserde-Klemme - muss direkt an die Systemerde (Erdung)
angeschlossen werden.
Nicht benutzter Stecker. Dichtkappe nicht entfernen.
-21-
Inhalt
Funktion
No.EX※※-OMQ0016
