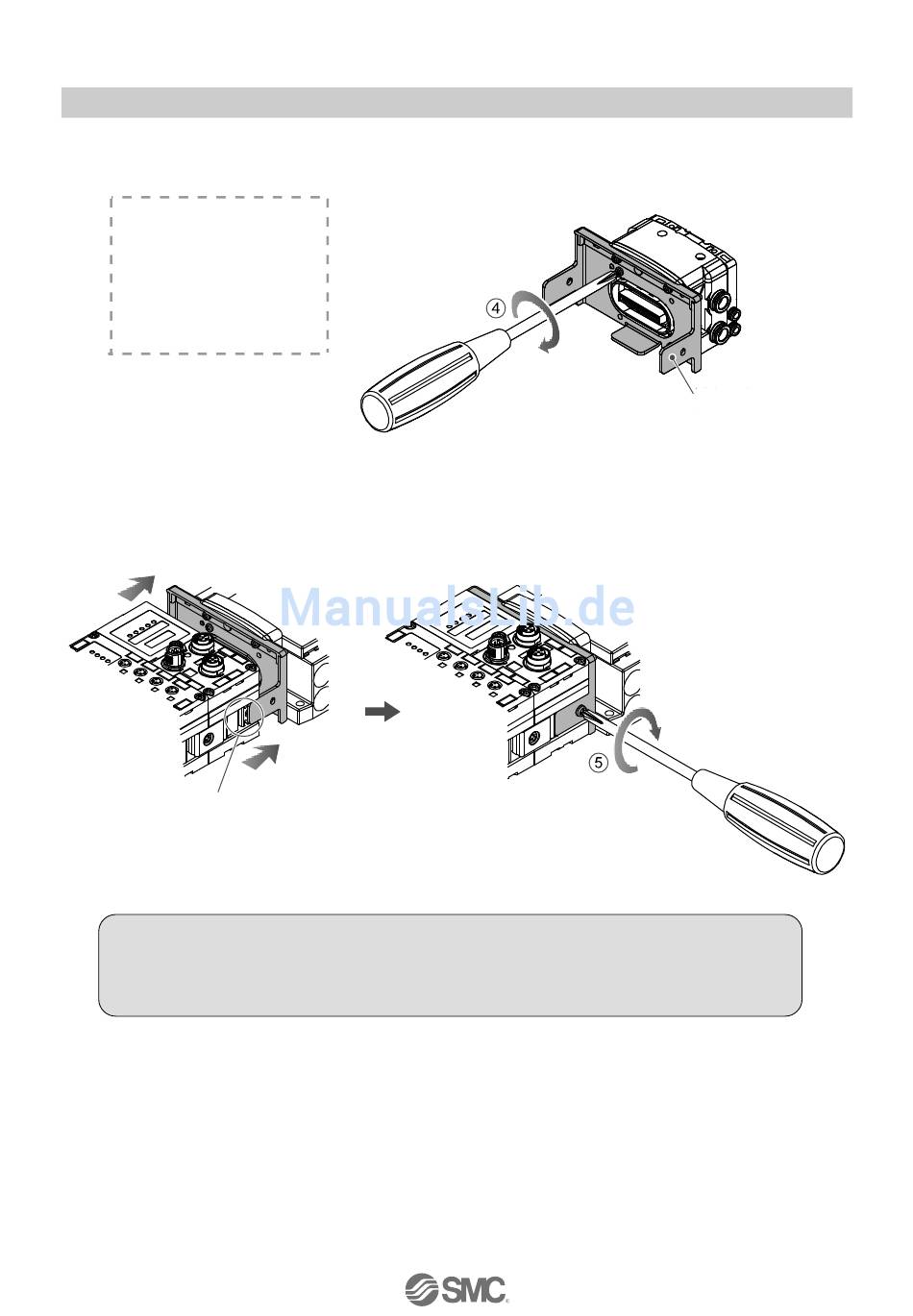

(4) Die Ventilplatte montieren.
Montieren Sie die Ventilplatte(EX600-ZMV ) mithilfe der Ventil-Anschlussschrauben an den Ventilblock. (M3 x 8)
Ziehen Sie die Schrauben mit einem Anzugsmoment von 0,6 bis 0,7 Nm fest.
Schraubenmontageposition
SV
: 2 Positionen
S0700
: 2 Positionen
VQC1000: 2 Positionen
VQC2000: 3 Positionen
VQC4000: 4 Positionen
SY
: 2 Positionen
(5) Die SI-Einheit mit dem Ventilblock verbinden.
Setzen Sie den Ventilblock auf die Montagenut der SI-Einheit ein.
Befestigen Sie sie mit den mitgelieferten Ventilplattenschrauben (M4 x 6), die Sie auf ein
Anzugsmoment von 0,7 bis 0,8 Nm anziehen.
Ventilplatte
Befestigungsnut
●Handhabung des Produktes
•Die Einheit nicht bei eingeschalteter Stromversorgung anschließen. Andernfalls wird das
Gerät beschädigt.
•Vorsicht, dass die Muttern des Verbindungsstücks nicht herunterfallen.
-11-
Ventilplatte
(EX600-ZMV )
No.EX※※-OMQ0016
