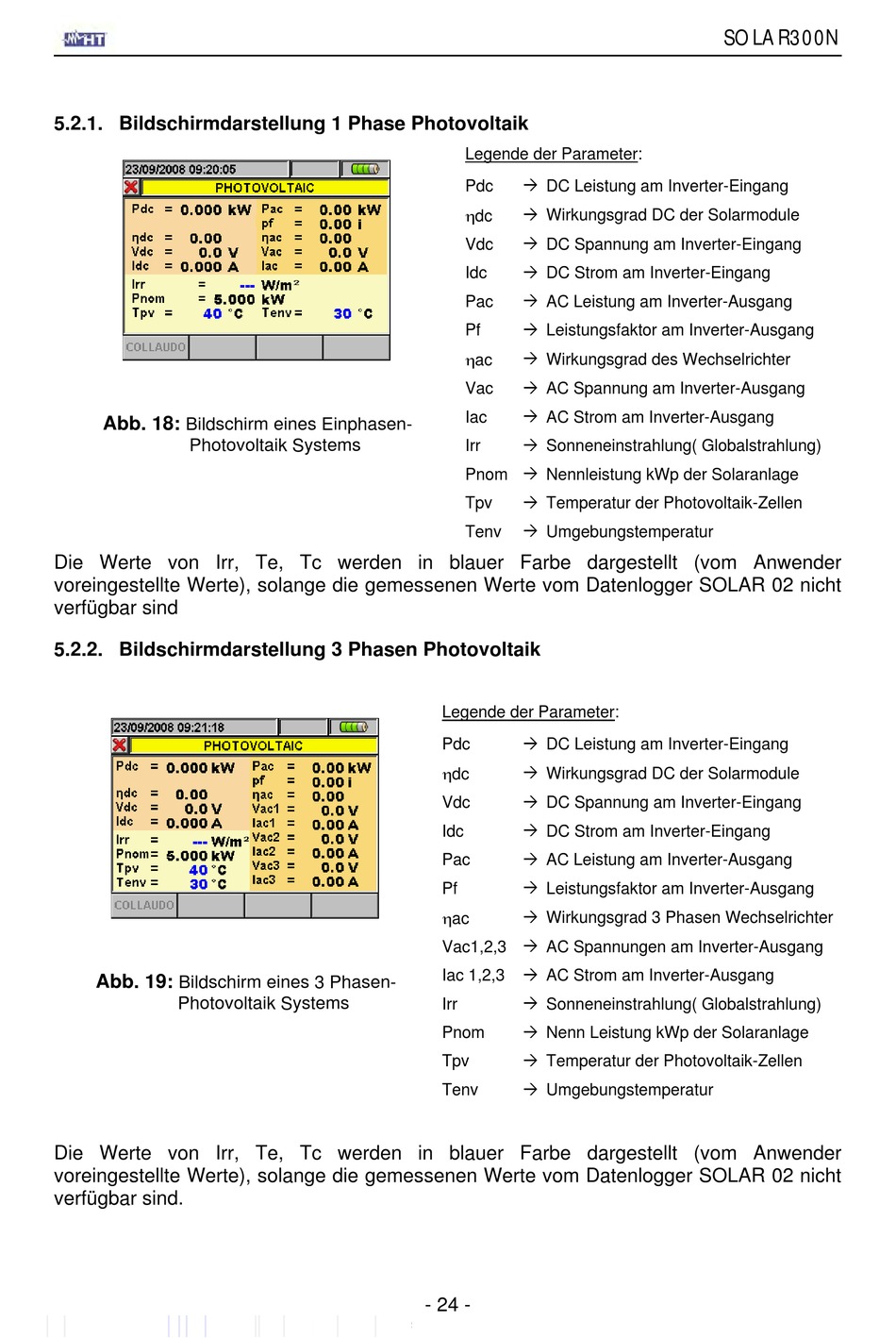

5.2.1. Bildschirmdarstellung 1 Phase Photovoltaik

Abb. 18:
Bildschirm eines Einphasen-
Photovoltaik Systems
Die Werte von Irr, Te, Tc werden in blauer Farbe dargestellt (vom Anwender
voreingestellte Werte), solange die gemessenen Werte vom Datenlogger SOLAR 02 nicht
verfügbar sind

5.2.2. Bildschirmdarstellung 3 Phasen Photovoltaik

Abb. 19:
Bildschirm eines 3 Phasen-
Photovoltaik Systems
Die Werte von Irr, Te, Tc werden in blauer Farbe dargestellt (vom Anwender
voreingestellte Werte), solange die gemessenen Werte vom Datenlogger SOLAR 02 nicht
verfügbar sind.
Legende der Parameter:
 DC Leistung am Inverter-Eingang
Pdc
dc
 Wirkungsgrad DC der Solarmodule
 DC Spannung am Inverter-Eingang
Vdc
 DC Strom am Inverter-Eingang
Idc
 AC Leistung am Inverter-Ausgang
Pac
 Leistungsfaktor am Inverter-Ausgang
Pf
ac
 Wirkungsgrad des Wechselrichter
 AC Spannung am Inverter-Ausgang
Vac
 AC Strom am Inverter-Ausgang
Iac
 Sonneneinstrahlung( Globalstrahlung)
Irr
Pnom  Nennleistung kWp der Solaranlage
 Temperatur der Photovoltaik-Zellen
Tpv
 Umgebungstemperatur
Tenv
Legende der Parameter:
 DC Leistung am Inverter-Eingang
Pdc
dc
 Wirkungsgrad DC der Solarmodule
 DC Spannung am Inverter-Eingang
Vdc
 DC Strom am Inverter-Eingang
Idc
 AC Leistung am Inverter-Ausgang
Pac
 Leistungsfaktor am Inverter-Ausgang
Pf
ac
 Wirkungsgrad 3 Phasen Wechselrichter
Vac1,2,3  AC Spannungen am Inverter-Ausgang
 AC Strom am Inverter-Ausgang
Iac 1,2,3
 Sonneneinstrahlung( Globalstrahlung)
Irr
 Nenn Leistung kWp der Solaranlage
Pnom
 Temperatur der Photovoltaik-Zellen
Tpv
 Umgebungstemperatur
Tenv
- 24 -
