HT SOLAR300N Betriebsanleitung Seite 174

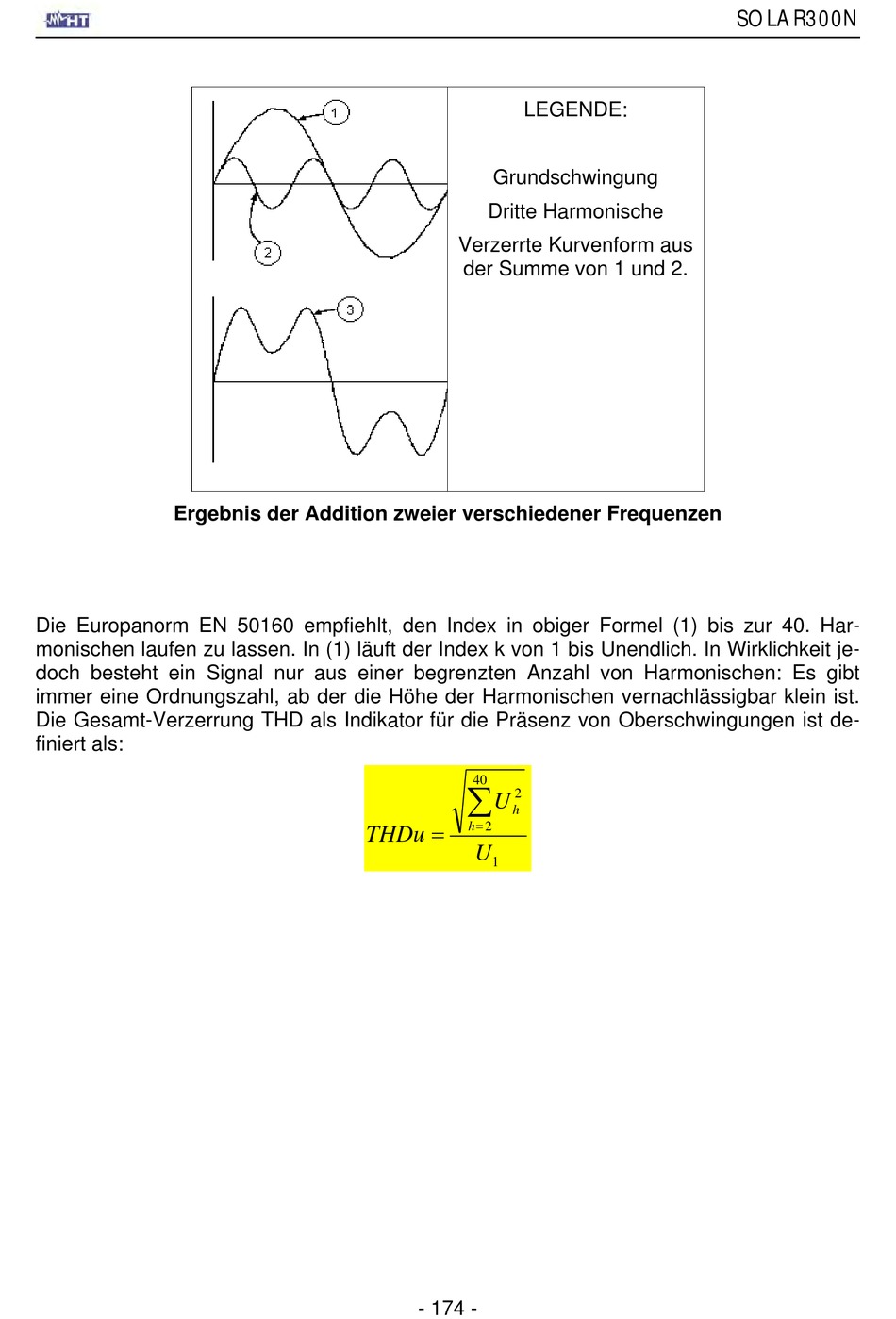

Ergebnis der Addition zweier verschiedener Frequenzen
Die Europanorm EN 50160 empfiehlt, den Index
monischen laufen zu lassen. In (1) läuft der I
d och besteht ein Signal nur aus einer begrenzten Anzahl von Harmonischen: Es gibt
immer eine Ordnungszahl, ab der die Höhe der Harmonischen vernachlässigbar klein ist.
Die Gesamt-Verzerrung THD als Indikator für die Präsenz von Oberschwingungen ist de-
finiert als:
LEGENDE:
Grundschwingung
Dritte Harmonische
Verzerrte Kurvenform aus
der Summe von 1 und 2.
in obiger Formel (1) bis zur 40. Har-
ndex k von 1 bis Unendlich. In Wirklichkeit je-
40

2
U
h


h 2
THDu
U
1
- 174 -
SOLAR300N
