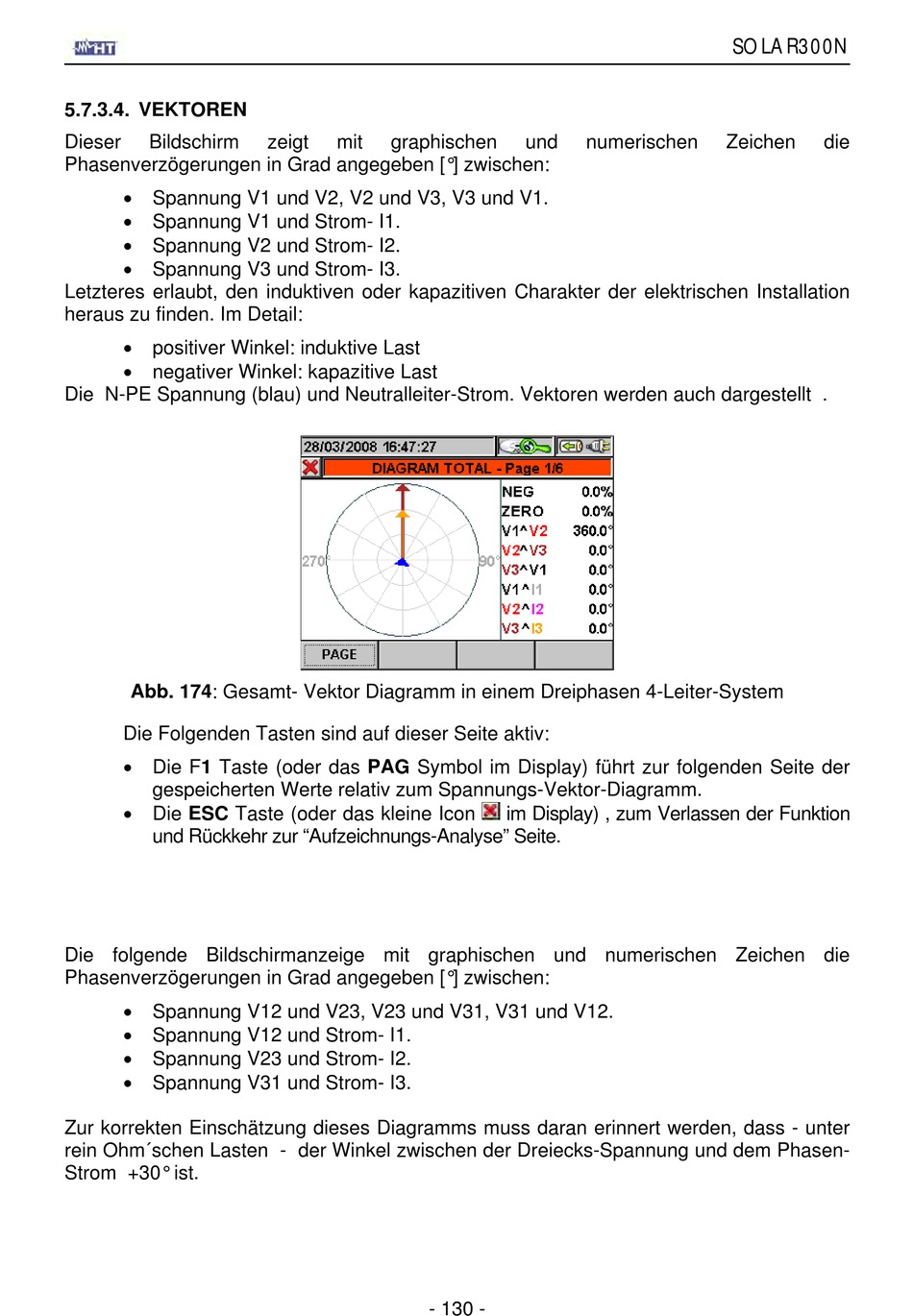

5.7.3.4. VEKTOREN
Dieser
Bildschirm
Phasenverzögerungen in Grad angegeben [°] zwischen:
Spannung V1 und V2, V2 und V3, V3 und V1.
Spannung V1 und Strom- I1.
Spannung V2 und Strom- I2.
Spannung V3 und Strom- I3.
Letzteres erlaubt, den induktiven oder kapazitiven Charakter der elektrischen Installation
heraus zu finden. Im Detail:
positiver Winkel: induktive Last
negativer Winkel: kapazitive Last
Die N-PE Spannung (blau) und Neutralleiter-Strom. Vektoren werden auch dargestellt .
Abb. 174: Gesamt- Vektor Diagramm in einem Dreiphasen 4-Leiter-System
Die Folgenden Tasten sind auf dieser Seite aktiv:
Die F1 Taste (oder das PAG Symbol im Display) führt zur folgenden Seite der
gespeicherten Werte relativ zum Spannungs-Vektor-Diagramm.
Die ESC Taste (oder das kleine Icon
und Rückkehr zur "Aufzeichnungs-Analyse" Seite.
Die folgende Bildschirmanzeige mit graphischen und numerischen Zeichen die
Phasenverzögerungen in Grad angegeben [°] zwischen:
Spannung V12 und V23, V23 und V31, V31 und V12.
Spannung V12 und Strom- I1.
Spannung V23 und Strom- I2.
Spannung V31 und Strom- I3.
Zur korrekten Einschätzung dieses Diagramms muss daran erinnert werden, dass - unter
rein Ohm´schen Lasten - der Winkel zwischen der Dreiecks-Spannung und dem Phasen-
Strom +30° ist.
zeigt
mit
graphischen
- 130 -
und
numerischen
im Display) , zum Verlassen der Funktion
SOLAR300N
Zeichen
die
