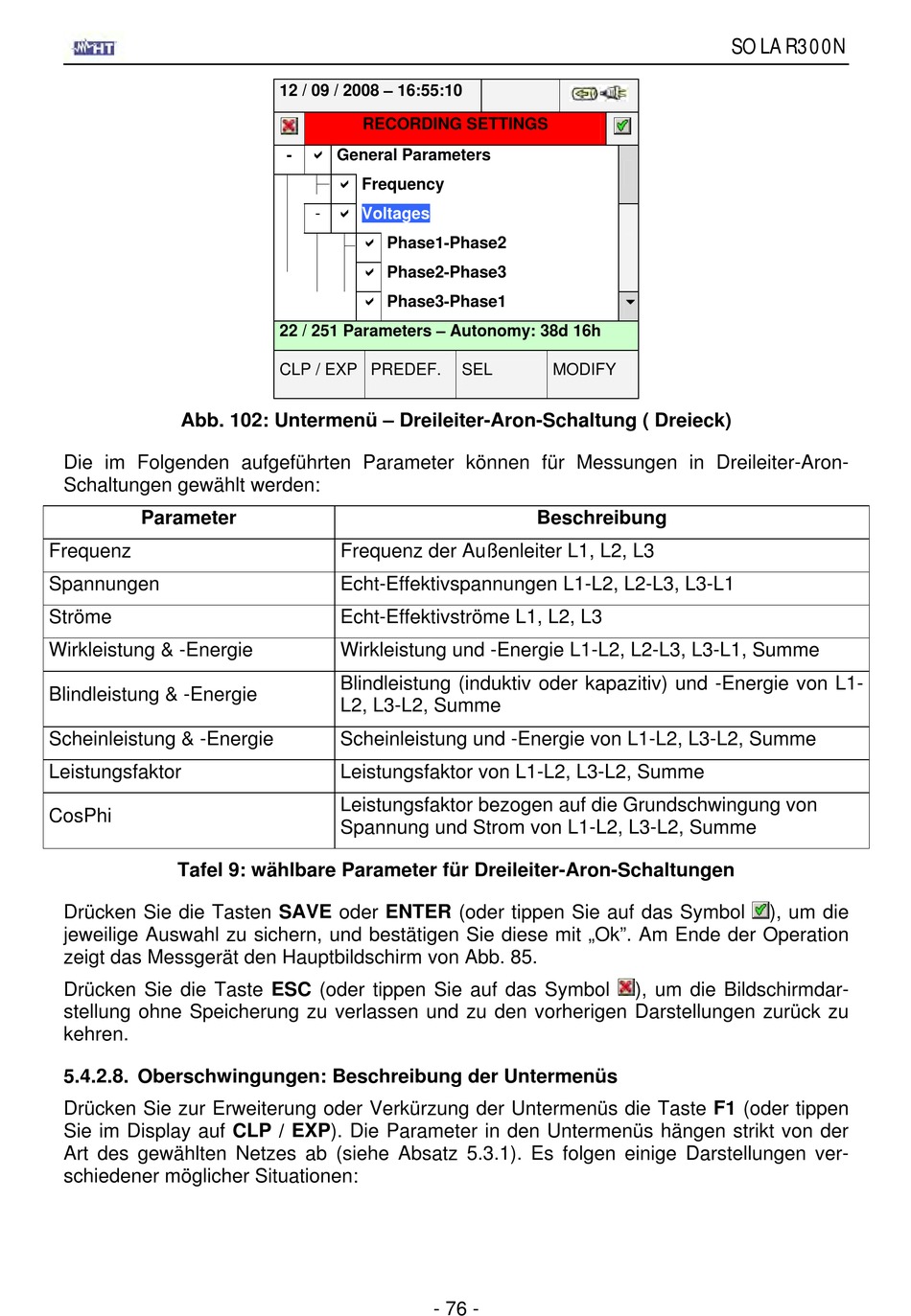

Abb. 102: Untermenü – Dreileiter-Aron-Schaltung ( Dreieck)
Die im Folgenden aufgeführten Parameter können für Messungen in Dreileiter-Aron-
Schaltungen gewählt werden:
Parameter
Frequenz
Spannungen
Ströme
Wirkleistung & -Energie
Blindleistung & -Energie
Scheinleistung & -Energie
Leistungsfaktor
CosPhi
Tafel 9: wählbare Parameter für Dreileiter-Aron-Schaltungen
Drücken Sie die Tasten SAVE oder ENTER (oder tippen Sie auf das Symbol
jeweilige Auswahl zu sichern, und bestätigen Sie diese mit „Ok". Am Ende der Operation
zeigt das Messgerät den Hauptbildschirm von Abb. 85.
Drücken Sie die Taste ESC (oder tippen Sie auf das Symbol
stellung ohne Speicherung zu verlassen und zu den vorherigen Darstellungen zurück zu
kehren.
5.4.2.8. Oberschwingungen: Beschreibung der Untermenüs
Drücken Sie zur Erweiterung oder Verkürzung der Untermenüs die Taste F1 (oder tippen
Sie im Display auf CLP / EXP). Die Parameter in den Untermenüs hängen strikt von der
Art des gewählten Netzes ab (siehe Absatz 5.3.1). Es folgen einige Darstellungen ver-
schiedener möglicher Situationen:
12 / 09 / 2008 – 16:55:10
RECORDING SETTINGS
General Parameters
-
Frequency
-
Voltages
Phase1-Phase2
Phase2-Phase3
Phase3-Phase1
22 / 251 Parameters – Autonomy: 38d 16h
CLP / EXP PREDEF.
Frequenz der Außenleiter L1, L2, L3
Echt-Effektivspannungen L1-L2, L2-L3, L3-L1
Echt-Effektivströme L1, L2, L3
Wirkleistung und -Energie L1-L2, L2-L3, L3-L1, Summe
Blindleistung (induktiv oder kapazitiv) und -Energie von L1-
L2, L3-L2, Summe
Scheinleistung und -Energie von L1-L2, L3-L2, Summe
Leistungsfaktor von L1-L2, L3-L2, Summe
Leistungsfaktor bezogen auf die Grundschwingung von
Spannung und Strom von L1-L2, L3-L2, Summe
- 76 -
SEL
MODIFY
Beschreibung
SOLAR300N
), um die
), um die Bildschirmdar-
