Dieser
Bildschirm

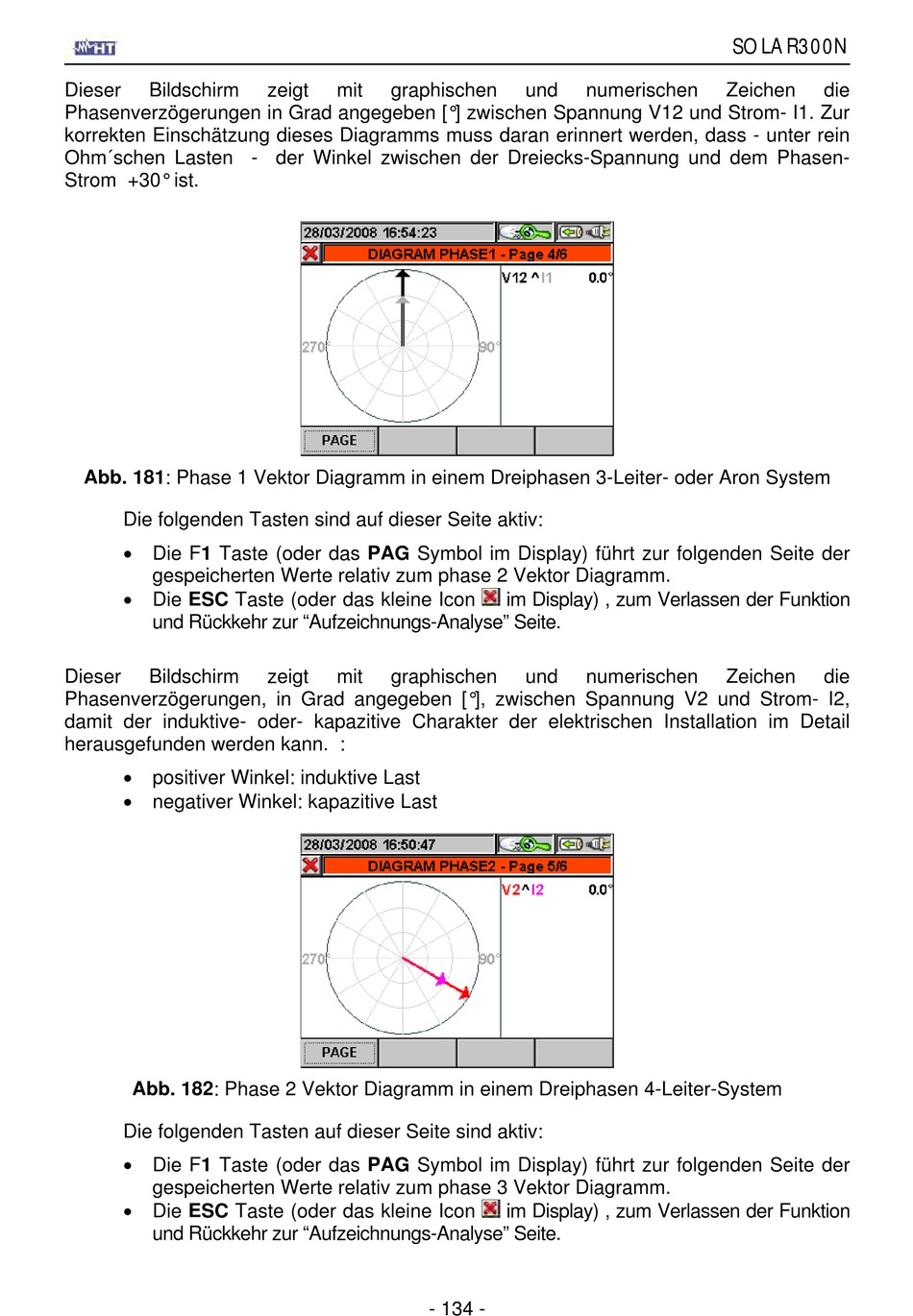

Phasenverzögerungen in Grad angegeben [°] zwischen Spannung V12 und Strom- I1. Zur
korrekten Einschätzung dieses Diagramms muss daran erinnert werden, dass - unter rein
Ohm´schen Lasten - der Winkel zwischen der Dreiecks-Spannung und dem Phasen-
Strom +30° ist.
Abb. 181: Phase 1 Vektor Diagramm in einem Dreiphasen 3-Leiter- oder Aron System
Die folgenden Tasten sind auf dieser Seite aktiv:
Die F1 Taste (oder das PAG Symbol im Display) führt zur folgenden Seite der
gespeicherten Werte relativ zum phase 2 Vektor Diagramm.
Die ESC Taste (oder das kleine Icon
und Rückkehr zur "Aufzeichnungs-Analyse" Seite.
Dieser
Bildschirm
Phasenverzögerungen, in Grad angegeben [°], zwischen Spannung V2 und Strom- I2,
damit der induktive- oder- kapazitive Charakter der elektrischen Installation im Detail
herausgefunden werden kann. :
positiver Winkel: induktive Last
negativer Winkel: kapazitive Last
Abb. 182: Phase 2 Vektor Diagramm in einem Dreiphasen 4-Leiter-System
Die folgenden Tasten auf dieser Seite sind aktiv:
Die F1 Taste (oder das PAG Symbol im Display) führt zur folgenden Seite der
gespeicherten Werte relativ zum phase 3 Vektor Diagramm.
Die ESC Taste (oder das kleine Icon
und Rückkehr zur "Aufzeichnungs-Analyse" Seite.
zeigt
mit
graphischen
zeigt
mit
graphischen
- 134 -
und
numerischen
im Display) , zum Verlassen der Funktion
und
numerischen
im Display) , zum Verlassen der Funktion
SOLAR300N
Zeichen
die
Zeichen
die
