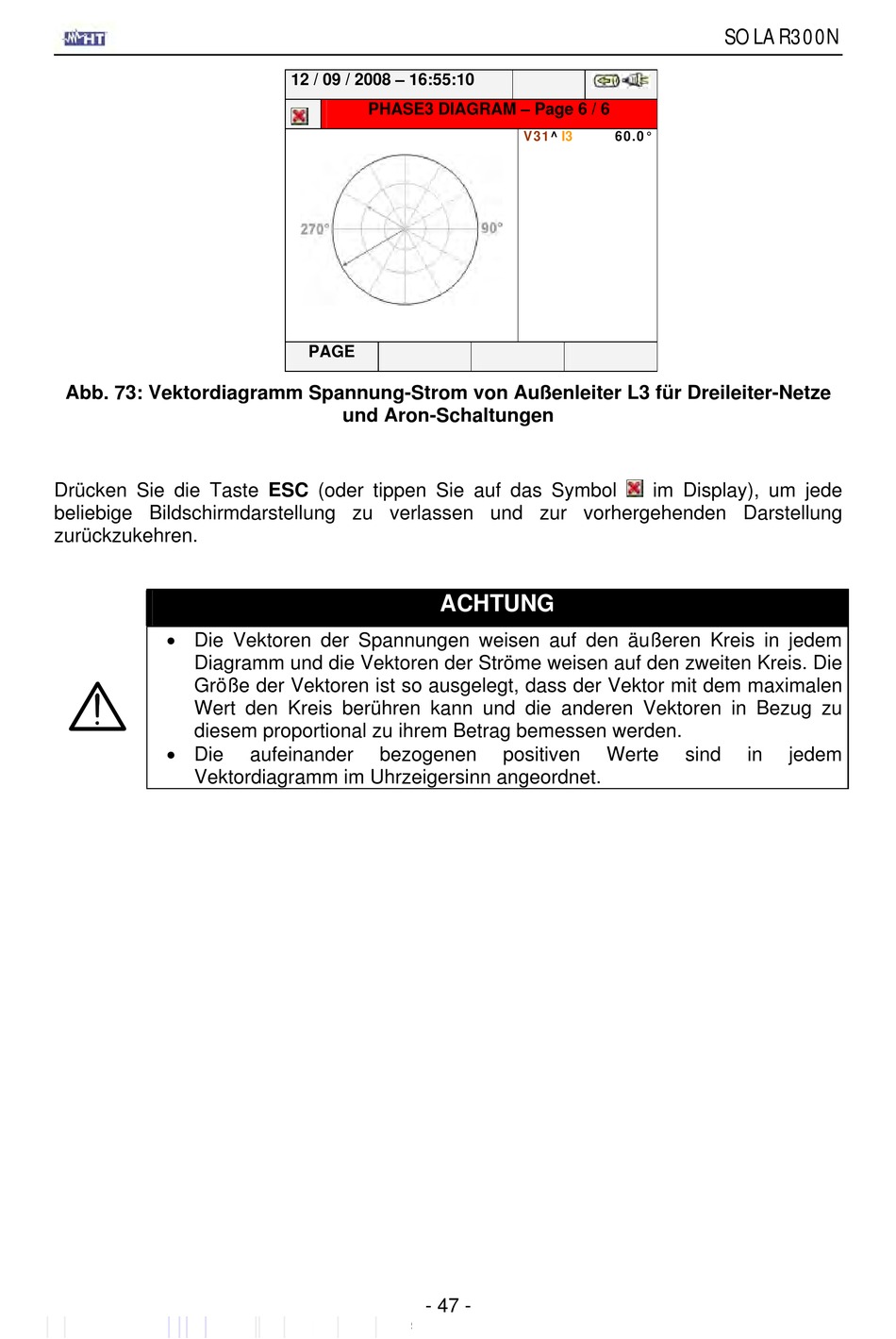

Abb. 73: Vektordiagramm Spannung-Strom von Außenleiter L3 für Dreileiter-Netze
Drücken Sie die Taste ESC (oder tippen Sie auf das Symbol
beliebige Bildschirmdarstellung zu verlassen und zur vorhergehenden Darstellung
zurückzukehren.
Die Vektoren der Spannungen weisen auf den äußeren Kreis in jedem
Diagramm und die Vektoren der Ströme weisen auf den zweiten Kreis. Die
Größe der Vektoren ist so ausgelegt, dass der Vektor mit dem maximalen
Wert den Kreis berühren kann und die anderen Vektoren in Bezug zu
diesem proportional zu ihrem Betrag bemessen werden.
Die
Vektordiagramm im Uhrzeigersinn angeordnet.
12 / 09 / 2008 – 16:55:10
PHASE3 DIAGRAM – Page 6 / 6
PAGE
und Aron-Schaltungen
aufeinander
bezogenen
V31^
I3
ACHTUNG
positiven
- 47 -
SOLAR300N
60.0°
im Display), um jede
Werte
sind
in
jedem
