HT SOLAR300N Betriebsanleitung Seite 44

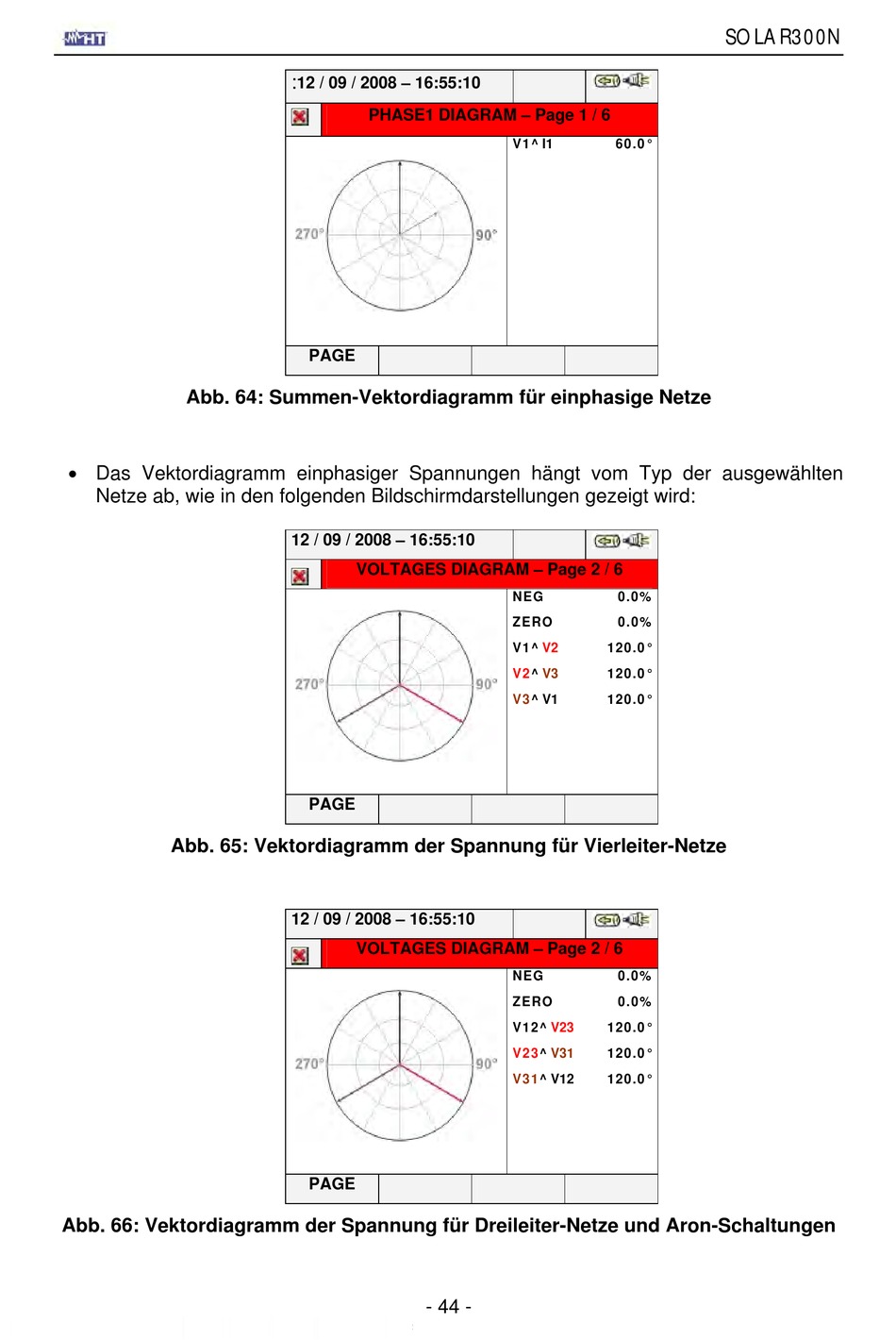

Abb. 64: Summen-Vektordiagramm für einphasige Netze
 Das Vektordiagramm einphasiger Spannungen hängt vom Typ der ausgewählten
Netze ab, wie in den folgenden Bildschirmdarstellungen gezeigt wird:
Abb. 65: Vektordiagramm der Spannung für Vierleiter-Netze
Abb. 66: Vektordiagramm der Spannung für Dreileiter-Netze und Aron-Schaltungen
:
12 / 09 / 2008 – 16:55:10
PHASE1 DIAGRAM – Page 1 / 6
PAGE
12 / 09 / 2008 – 16:55:10
VOLTAGES DIAGRAM – Page 2 / 6
PAGE
12 / 09 / 2008 – 16:55:10
VOLTAGES DIAGRAM – Page 2 / 6
PAGE
- 44 -
V1^ I1 60.0°
NEG 0.0%
ZERO 0.0%
V1^ V2 120.0°
V2^ V3 120.0°
V3^ V1 120.0°
NEG 0.0%
ZERO 0.0%
V12^ V23 120.0°
V23^ V31 120.0°
V31^ V12 120.0°
SOLAR300N
