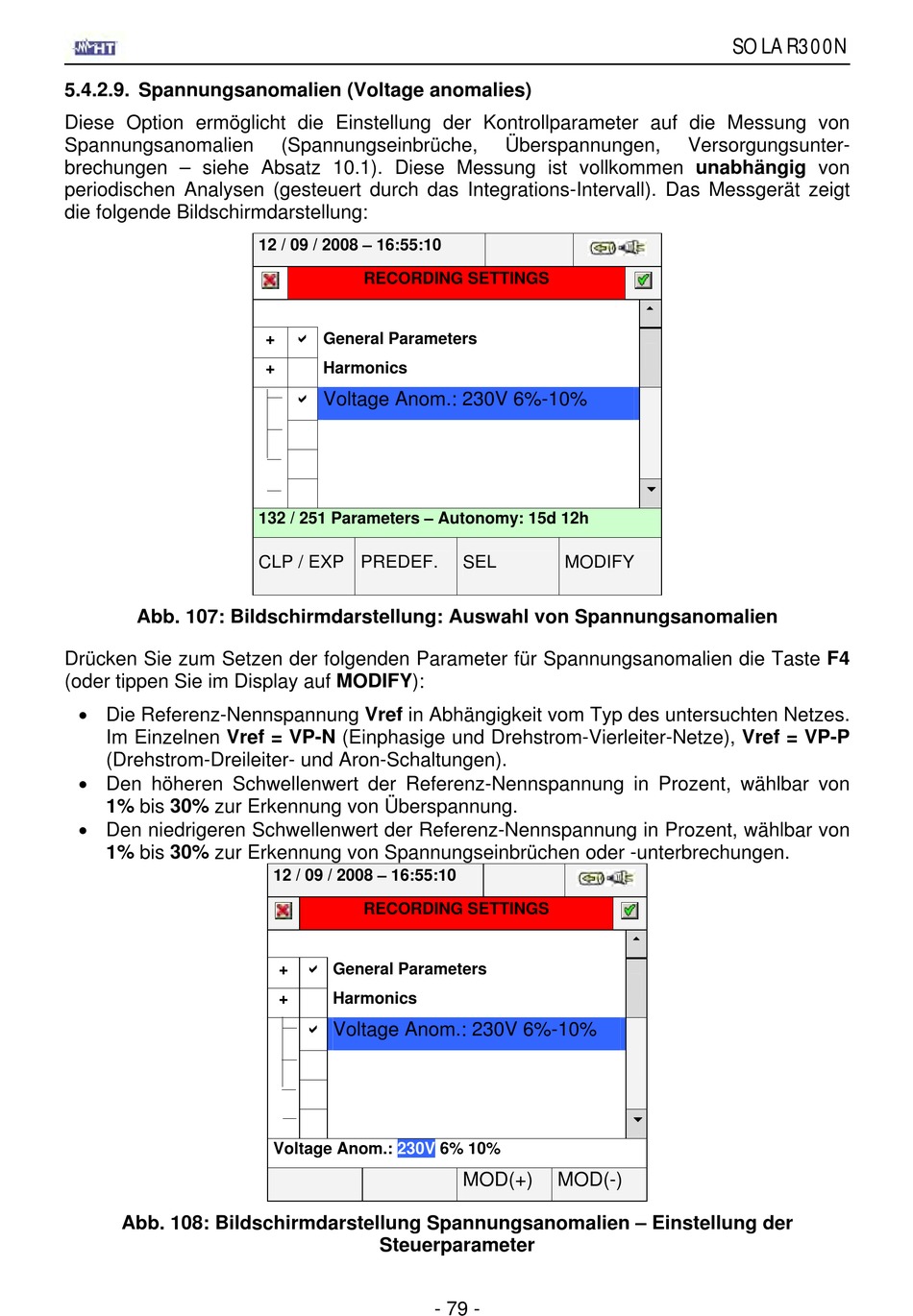

5.4.2.9. Spannungsanomalien (Voltage anomalies)
Diese Option ermöglicht die Einstellung der Kontrollparameter auf die Messung von
Spannungsanomalien
brechungen – siehe Absatz 10.1). Diese Messung ist vollkommen unabhängig von
periodischen Analysen (gesteuert durch das Integrations-Intervall). Das Messgerät zeigt
die folgende Bildschirmdarstellung:
Abb. 107: Bildschirmdarstellung: Auswahl von Spannungsanomalien
Drücken Sie zum Setzen der folgenden Parameter für Spannungsanomalien die Taste F4
(oder tippen Sie im Display auf MODIFY):
Die Referenz-Nennspannung Vref in Abhängigkeit vom Typ des untersuchten Netzes.
Im Einzelnen Vref = VP-N (Einphasige und Drehstrom-Vierleiter-Netze), Vref = VP-P
(Drehstrom-Dreileiter- und Aron-Schaltungen).
Den höheren Schwellenwert der Referenz-Nennspannung in Prozent, wählbar von
1% bis 30% zur Erkennung von Überspannung.
Den niedrigeren Schwellenwert der Referenz-Nennspannung in Prozent, wählbar von
1% bis 30% zur Erkennung von Spannungseinbrüchen oder -unterbrechungen.
Abb. 108: Bildschirmdarstellung Spannungsanomalien – Einstellung der
(Spannungseinbrüche,
12 / 09 / 2008 – 16:55:10
RECORDING SETTINGS
General Parameters
+
+
Harmonics
Voltage Anom.: 230V 6%-10%
132 / 251 Parameters – Autonomy: 15d 12h
CLP / EXP PREDEF.
12 / 09 / 2008 – 16:55:10
RECORDING SETTINGS
+ General Parameters
+
Harmonics
Voltage Anom.: 230V 6%-10%
Voltage Anom.:
230V
Steuerparameter
Überspannungen,
SEL
MODIFY
6% 10%
MOD(+)
MOD(-)
