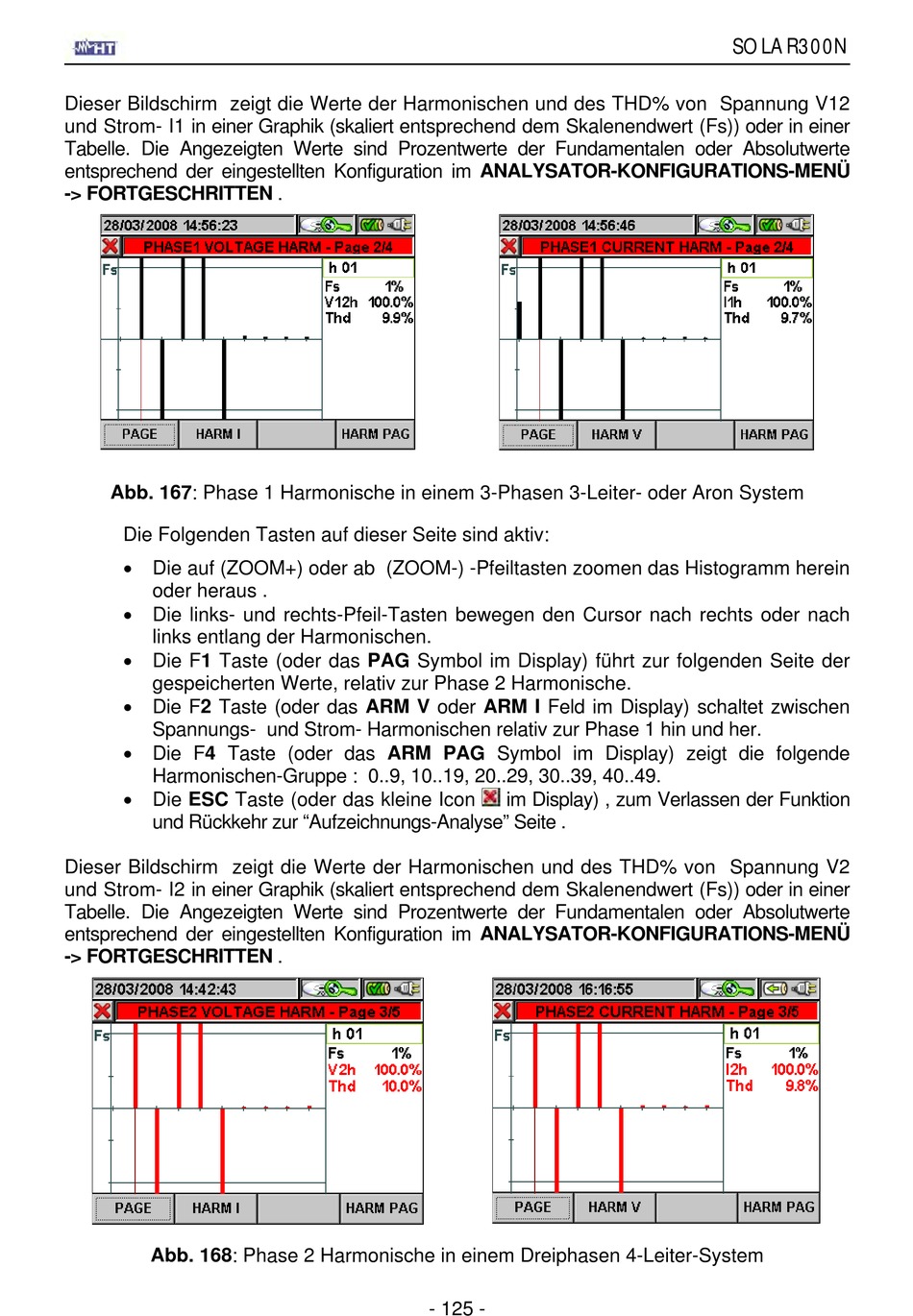

Dieser Bildschirm zeigt die Werte der Harmonischen und des THD% von Spannung V12
und Strom- I1 in einer Graphik (skaliert entsprechend dem Skalenendwert (Fs)) oder in einer
Tabelle. Die Angezeigten Werte sind Prozentwerte der Fundamentalen oder Absolutwerte
entsprechend der eingestellten Konfiguration im ANALYSATOR-KONFIGURATIONS-MENÜ
-> FORTGESCHRITTEN .
Abb. 167: Phase 1 Harmonische in einem 3-Phasen 3-Leiter- oder Aron System
Die Folgenden Tasten auf dieser Seite sind aktiv:
Die auf (ZOOM+) oder ab (ZOOM-) -Pfeiltasten zoomen das Histogramm herein
oder heraus .
Die links- und rechts-Pfeil-Tasten bewegen den Cursor nach rechts oder nach
links entlang der Harmonischen.
Die F1 Taste (oder das PAG Symbol im Display) führt zur folgenden Seite der
gespeicherten Werte, relativ zur Phase 2 Harmonische.
Die F2 Taste (oder das ARM V oder ARM I Feld im Display) schaltet zwischen
Spannungs- und Strom- Harmonischen relativ zur Phase 1 hin und her.
Die F4 Taste (oder das ARM PAG Symbol im Display) zeigt die folgende
Harmonischen-Gruppe : 0..9, 10..19, 20..29, 30..39, 40..49.
Die ESC Taste (oder das kleine Icon
und Rückkehr zur "Aufzeichnungs-Analyse" Seite .
Dieser Bildschirm zeigt die Werte der Harmonischen und des THD% von Spannung V2
und Strom- I2 in einer Graphik (skaliert entsprechend dem Skalenendwert (Fs)) oder in einer
Tabelle. Die Angezeigten Werte sind Prozentwerte der Fundamentalen oder Absolutwerte
entsprechend der eingestellten Konfiguration im ANALYSATOR-KONFIGURATIONS-MENÜ
-> FORTGESCHRITTEN .
Abb. 168: Phase 2 Harmonische in einem Dreiphasen 4-Leiter-System
im Display) , zum Verlassen der Funktion
