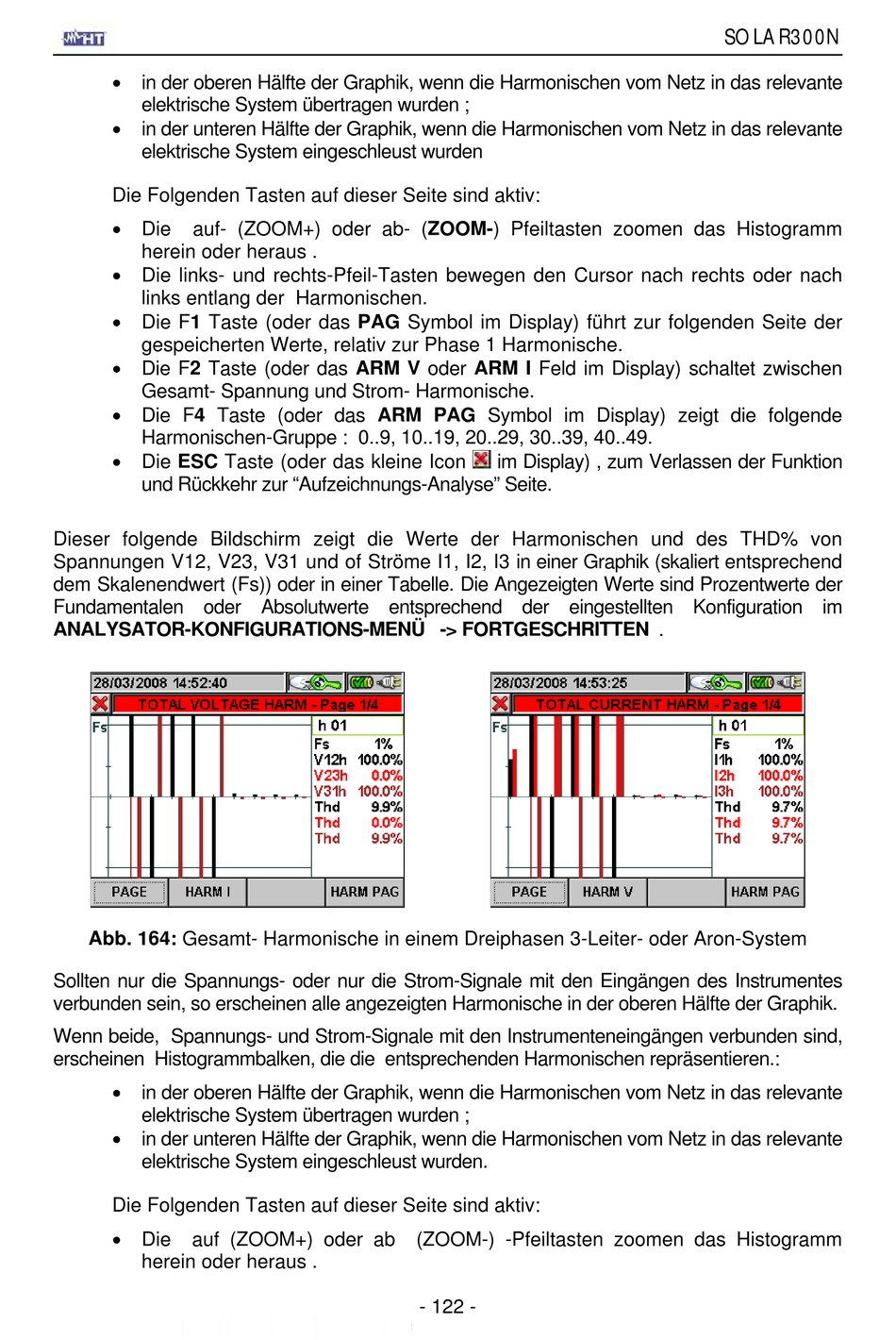

HT SOLAR300N Betriebsanleitung Seite 122

 in der oberen Hälfte der Graphik, wenn die Harmonischen vom Netz in das relevante
elektrische System übertragen wurden ;
 in der unteren Hälfte der Graphik, wenn die Harmonischen vom Netz in das relevante
elektrische System eingeschleust wurden
Die Folgenden Tasten auf dieser Seite sind aktiv:
 Die
auf- (ZOOM+) oder ab- (ZOOM-) Pfeiltasten zoomen das Histogramm
herein oder heraus .
 Die links- und rechts-Pfeil-Tasten bewegen den Cursor nach rechts oder nach
links entlang der Harmonischen.
 Die F1 Taste (oder das PAG Symbol im Display) führt zur folgenden Seite der
gespeicherten Werte, relativ zur Phase 1 Harmonische.
 Die F2 Taste (oder das ARM V oder ARM I Feld im Display) schaltet zwischen
Gesamt- Spannung und Strom- Harmonische.
 Die F4 Taste (oder das ARM PAG Symbol im Display) zeigt die folgende
Harmonischen-Gruppe : 0..9, 10..19, 20..29, 30..39, 40..49.
 Die ESC Taste (oder das kleine Icon
und Rückkehr zur "Aufzeichnungs-Analyse" Seite.
Dieser folgende Bildschirm zeigt die Werte der Harmonischen und des THD% von
Spannungen V12, V23, V31 und of Ströme I1, I2, I3 in einer Graphik (skaliert entsprechend
dem Skalenendwert (Fs)) oder in einer Tabelle. Die Angezeigten Werte sind Prozentwerte der
Fundamentalen oder Absolutwerte entsprechend der eingestellten Konfiguration im
ANALYSATOR-KONFIGURATIONS-MENÜ -> FORTGESCHRITTEN .
Abb. 164: Gesamt- Harmonische in einem Dreiphasen 3-Leiter- oder Aron-System
Sollten nur die Spannungs- oder nur die Strom-Signale mit den Eingängen des Instrumentes
verbunden sein, so erscheinen alle angezeigten Harmonische in der oberen Hälfte der Graphik.
Wenn beide, Spannungs- und Strom-Signale mit den Instrumenteneingängen verbunden sind,
erscheinen Histogrammbalken, die die entsprechenden Harmonischen repräsentieren.:
 in der oberen Hälfte der Graphik, wenn die Harmonischen vom Netz in das relevante
elektrische System übertragen wurden ;
 in der unteren Hälfte der Graphik, wenn die Harmonischen vom Netz in das relevante
elektrische System eingeschleust wurden.
Die Folgenden Tasten auf dieser Seite sind aktiv:
 Die
auf (ZOOM+) oder ab
herein oder heraus .
im Display) , zum Verlassen der Funktion
(ZOOM-) -Pfeiltasten zoomen das Histogramm
