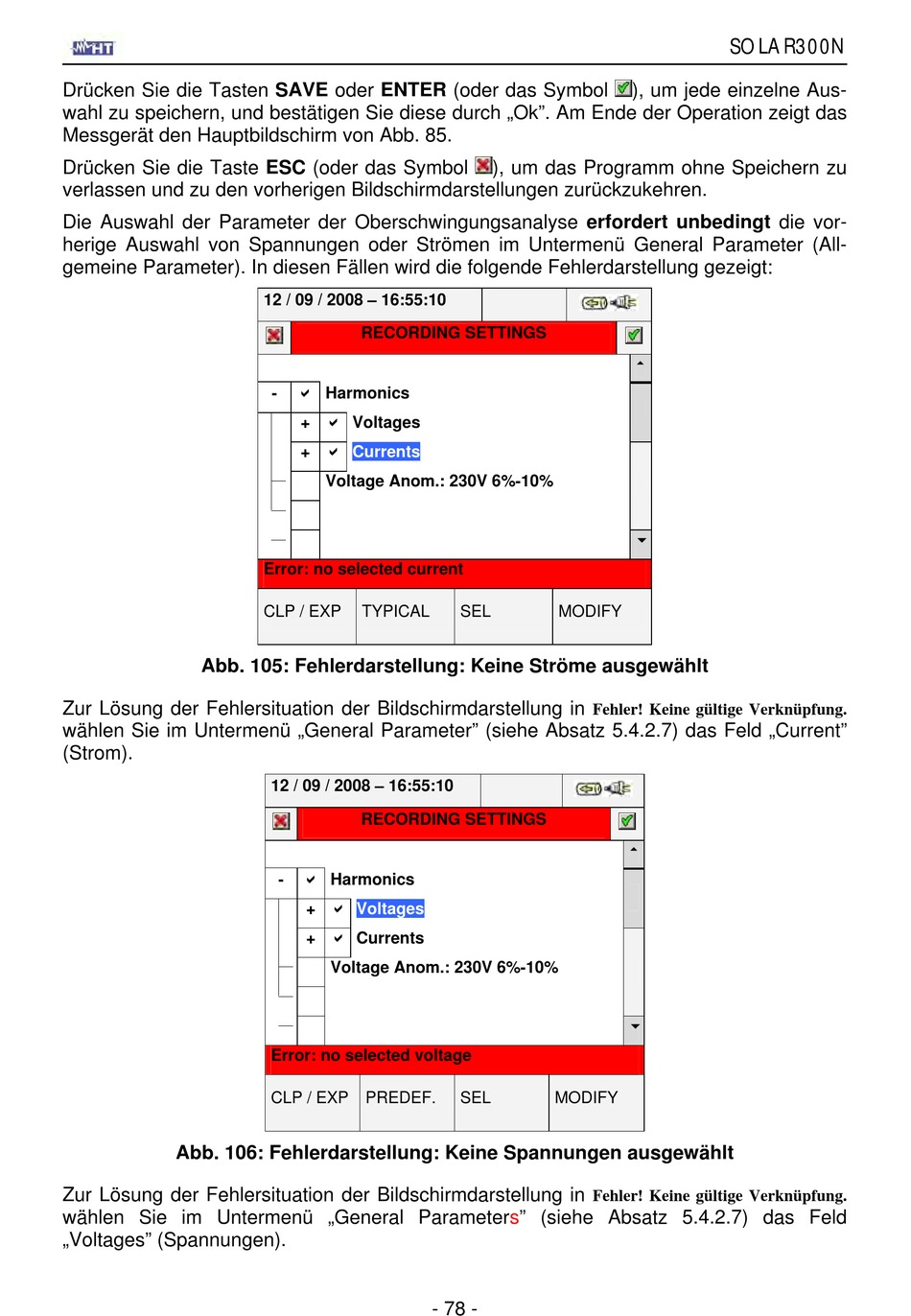

Drücken Sie die Tasten SAVE oder ENTER (oder das Symbol
wahl zu speichern, und bestätigen Sie diese durch „Ok". Am Ende der Operation zeigt das
Messgerät den Hauptbildschirm von Abb. 85.
Drücken Sie die Taste ESC (oder das Symbol
verlassen und zu den vorherigen Bildschirmdarstellungen zurückzukehren.
Die Auswahl der Parameter der Oberschwingungsanalyse erfordert unbedingt die vor-
herige Auswahl von Spannungen oder Strömen im Untermenü General Parameter (All-
gemeine Parameter). In diesen Fällen wird die folgende Fehlerdarstellung gezeigt:
Abb. 105: Fehlerdarstellung: Keine Ströme ausgewählt
Zur Lösung der Fehlersituation der Bildschirmdarstellung in
wählen Sie im Untermenü „General Parameter" (siehe Absatz 5.4.2.7) das Feld „Current"
(Strom).
Abb. 106: Fehlerdarstellung: Keine Spannungen ausgewählt
Zur Lösung der Fehlersituation der Bildschirmdarstellung in
wählen Sie im Untermenü „General Parameters" (siehe Absatz 5.4.2.7) das Feld
„Voltages" (Spannungen).
12 / 09 / 2008 – 16:55:10
RECORDING SETTINGS
Harmonics
-
+ Voltages
+
Currents
Voltage Anom.: 230V 6%-10%
Error: no selected current
CLP / EXP
TYPICAL
12 / 09 / 2008 – 16:55:10
RECORDING SETTINGS
Harmonics
-
+
Voltages
+ Currents
Voltage Anom.: 230V 6%-10%
Error: no selected voltage
CLP / EXP PREDEF.
- 78 -
), um jede einzelne Aus-
), um das Programm ohne Speichern zu
SEL
MODIFY
Fehler! Keine gültige Verknüpfung.
SEL
MODIFY
Fehler! Keine gültige Verknüpfung.
SOLAR300N
