HT SOLAR300N Betriebsanleitung Seite 26

12 / 09 / 2008 – 16:55:10
TOTAL RMS VALUES – Page 1 / 6
V1PE V2PE V3PE
0.0 0.0
V12 V23 V31
0.0 0.0
NEG% ZERO% SEQ
0.0 0.0 000
I1 I2
0.0 0.0
PAGE SCOPE

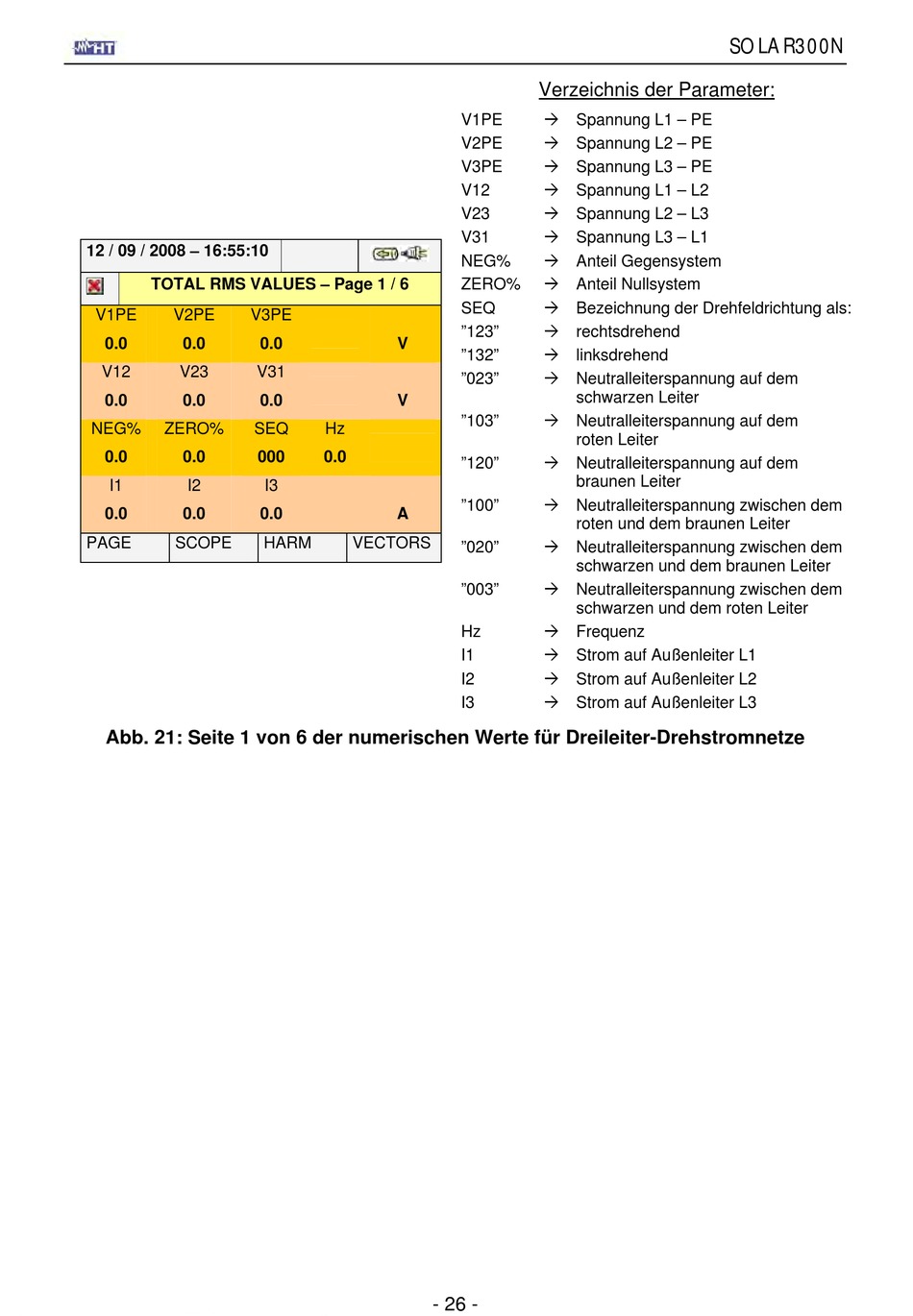

Abb. 21: Seite 1 von 6 der numerischen Werte für Dreileiter-Drehstromnetze
0.0 V
0.0 V
Hz
0.0
I3
0.0 A
HARM VECTORS
Verzeichnis der Parameter:
 Spannung L1 – PE
V1PE
 Spannung L2 – PE
V2PE
 Spannung L3 – PE
V3PE
 Spannung L1 – L2
V12
 Spannung L2 – L3
V23
 Spannung L3 – L1
V31
 Anteil Gegensystem
NEG%
 Anteil Nullsystem
ZERO%
 Bezeichnung der Drehfeldrichtung als:
SEQ
 rechtsdrehend
"123"
 linksdrehend
"132"
 Neutralleiterspannung auf dem
"023"
schwarzen Leiter
 Neutralleiterspannung auf dem
"103"
roten Leiter
 Neutralleiterspannung auf dem
"120"
braunen Leiter
 Neutralleiterspannung zwischen dem
"100"
roten und dem braunen Leiter
 Neutralleiterspannung zwischen dem
"020"
schwarzen und dem braunen Leiter
 Neutralleiterspannung zwischen dem
"003"
schwarzen und dem roten Leiter
 Frequenz
Hz
 Strom auf Außenleiter L1
I1
 Strom auf Außenleiter L2
I2
 Strom auf Außenleiter L3
I3
- 26 -
SOLAR300N
