Beispiel für eine Fortgeschrittenen-Graphik.
Lassen Sie uns eine
nehmen. Das SOLAR300N hat eine Bildschirm-Auflösung von 200 Pixel;
deshalb ist es nicht möglich, alle Pixel deutlich in unserer Aufzeichnung zu
zeigen. Wie arbeitet er dann? Die ersten Pixels in den Graphiken der Kurven "
Max Wert ", " Mittelwert Wert " und "Minimum-Wert " werden die Analyse der
ersten 10 korrespondierenden Pixels der Aufzeichnung sein, z.B.:
Für die Maximum Werte-Graphik: Der höchste Wert von den 10 für den
-
entsprechenden Kanal aufgezeichneten Werten wird angezeigt.
Für die Minimum Werte-Graphik: Der niedrigste Wert von den 10 für den
-
entsprechenden Kanal aufgezeichneten Werten wird angezeigt.
Für die Mittelwert Werte-Graphik, Der erste Wert von den 10 für den
-
entsprechenden Kanal aufgezeichneten Werten wird angezeigt.
Genauso wird der Zweite die Analyse der folgenden 10 Pixel sein und so weiter
bis die ganze Graphik hergestellt ist.
Drücken Sie die ESC Taste (oder das kleine Icon
zurück zu gehen zur "Selecting a /Parameter-Auswahl-" Seite.
5.7.3. Analyse gespeicherte Momentanwerte ( Sample / Snapshot)
Diese Seite zeigt die Analysen, die aufgrund der gespeicherten Daten durchgeführt
werden kann (aktuelle Type).

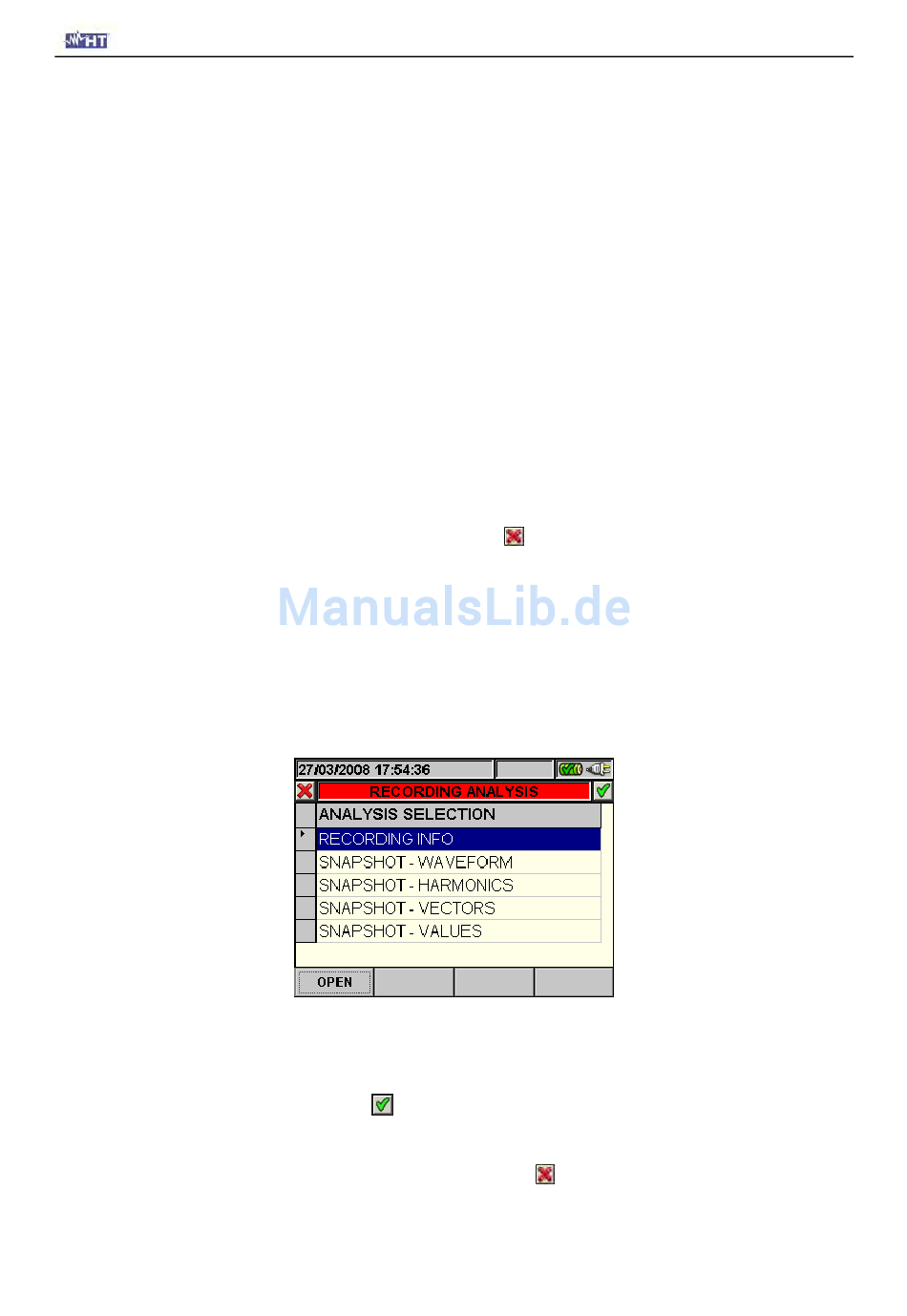

Abb. 150: Aufzeichnungs-Analyse (Snap-Shot Daten)
Verwenden Sie die auf- und ab- Pfeil Tasten um eine der Analysen auf dem Bildschirm
auf blauem Hintergrund hervorzuheben. Drücken Sie die F1 oder ENTER Taste (oder das
OPEN Feld oder das kleine Icon
Analyse-Typs.
Drücken Sie die ESC Taste (oder das kleine Icon
Funktion und Rückkehr zur "Saved data-/Datenspeicherungs-" Seite.
Aufzeichnung von 2000 Pixel in unsere Betrachtung
), um die Funktion zu verlassen und
im Display) zur Bestätigung des auszuführenden
- 114 -
SOLAR300N
im Display) , zum Verlassen der
