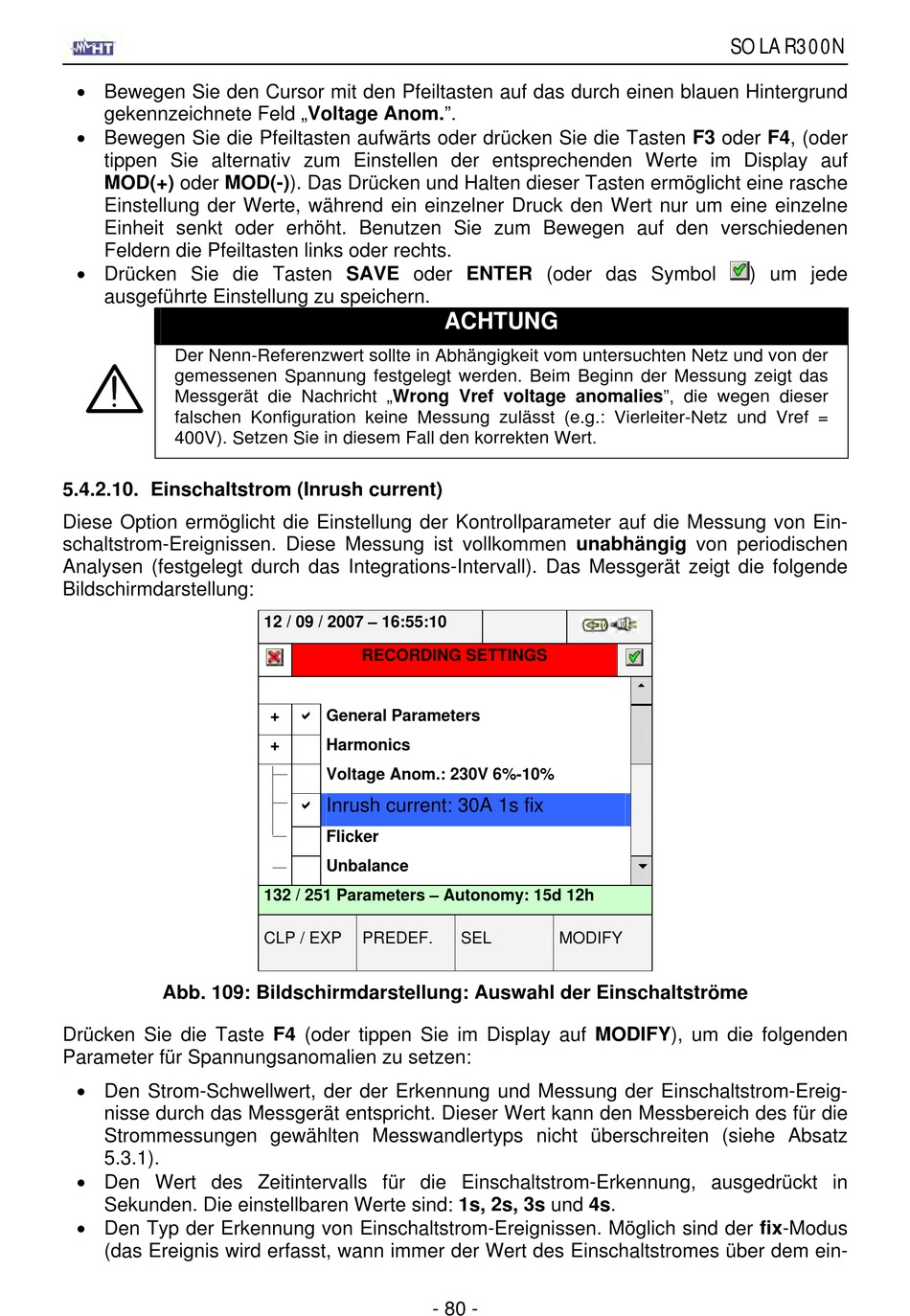

Bewegen Sie den Cursor mit den Pfeiltasten auf das durch einen blauen Hintergrund
gekennzeichnete Feld „Voltage Anom.".
Bewegen Sie die Pfeiltasten aufwärts oder drücken Sie die Tasten F3 oder F4, (oder
tippen Sie alternativ zum Einstellen der entsprechenden Werte im Display auf
MOD(+) oder MOD(-)). Das Drücken und Halten dieser Tasten ermöglicht eine rasche
Einstellung der Werte, während ein einzelner Druck den Wert nur um eine einzelne
Einheit senkt oder erhöht. Benutzen Sie zum Bewegen auf den verschiedenen
Feldern die Pfeiltasten links oder rechts.
Drücken Sie die Tasten SAVE oder ENTER (oder das Symbol
ausgeführte Einstellung zu speichern.
Der Nenn-Referenzwert sollte in Abhängigkeit vom untersuchten Netz und von der
gemessenen Spannung festgelegt werden. Beim Beginn der Messung zeigt das
Messgerät die Nachricht „Wrong Vref voltage anomalies", die wegen dieser
falschen Konfiguration keine Messung zulässt (e.g.: Vierleiter-Netz und Vref =
400V). Setzen Sie in diesem Fall den korrekten Wert.
5.4.2.10. Einschaltstrom (Inrush current)
Diese Option ermöglicht die Einstellung der Kontrollparameter auf die Messung von Ein-
schaltstrom-Ereignissen. Diese Messung ist vollkommen unabhängig von periodischen
Analysen (festgelegt durch das Integrations-Intervall). Das Messgerät zeigt die folgende
Bildschirmdarstellung:
Abb. 109: Bildschirmdarstellung: Auswahl der Einschaltströme
Drücken Sie die Taste F4 (oder tippen Sie im Display auf MODIFY), um die folgenden
Parameter für Spannungsanomalien zu setzen:
Den Strom-Schwellwert, der der Erkennung und Messung der Einschaltstrom-Ereig-
nisse durch das Messgerät entspricht. Dieser Wert kann den Messbereich des für die
Strommessungen gewählten Messwandlertyps nicht überschreiten (siehe Absatz
5.3.1).
Den Wert des Zeitintervalls für die Einschaltstrom-Erkennung, ausgedrückt in
Sekunden. Die einstellbaren Werte sind: 1s, 2s, 3s und 4s.
Den Typ der Erkennung von Einschaltstrom-Ereignissen. Möglich sind der fix-Modus
(das Ereignis wird erfasst, wann immer der Wert des Einschaltstromes über dem ein-
12 / 09 / 2007 – 16:55:10
RECORDING SETTINGS
General Parameters
+
+
Harmonics
Voltage Anom.: 230V 6%-10%
Inrush current: 30A 1s fix
Flicker
Unbalance
132 / 251 Parameters – Autonomy: 15d 12h
CLP / EXP
PREDEF.
- 80 -
ACHTUNG
SEL
MODIFY
SOLAR300N
) um jede
