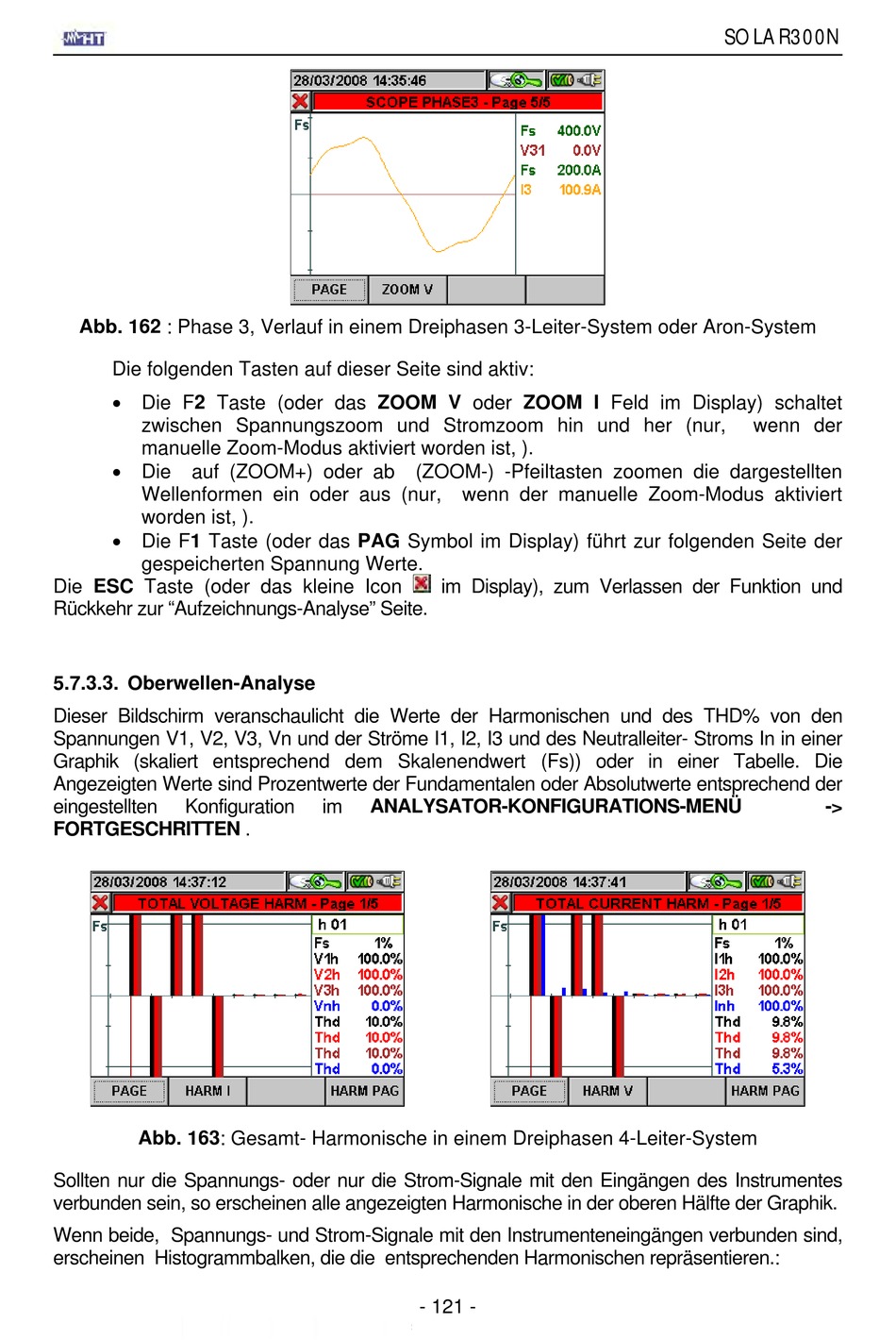

Abb. 162 : Phase 3, Verlauf in einem Dreiphasen 3-Leiter-System oder Aron-System
Die folgenden Tasten auf dieser Seite sind aktiv:
Die F2 Taste (oder das ZOOM V oder ZOOM I Feld im Display) schaltet
zwischen Spannungszoom und Stromzoom hin und her (nur,
manuelle Zoom-Modus aktiviert worden ist, ).
Die
auf (ZOOM+) oder ab
Wellenformen ein oder aus (nur,
worden ist, ).
Die F1 Taste (oder das PAG Symbol im Display) führt zur folgenden Seite der
gespeicherten Spannung Werte.
Die ESC Taste (oder das kleine Icon
Rückkehr zur "Aufzeichnungs-Analyse" Seite.
5.7.3.3. Oberwellen-Analyse
Dieser Bildschirm veranschaulicht die Werte der Harmonischen und des THD% von den
Spannungen V1, V2, V3, Vn und der Ströme I1, I2, I3 und des Neutralleiter- Stroms In in einer
Graphik (skaliert entsprechend dem Skalenendwert (Fs)) oder in einer Tabelle. Die
Angezeigten Werte sind Prozentwerte der Fundamentalen oder Absolutwerte entsprechend der
eingestellten
Konfiguration
FORTGESCHRITTEN .
Abb. 163: Gesamt- Harmonische in einem Dreiphasen 4-Leiter-System
Sollten nur die Spannungs- oder nur die Strom-Signale mit den Eingängen des Instrumentes
verbunden sein, so erscheinen alle angezeigten Harmonische in der oberen Hälfte der Graphik.
Wenn beide, Spannungs- und Strom-Signale mit den Instrumenteneingängen verbunden sind,
erscheinen Histogrammbalken, die die entsprechenden Harmonischen repräsentieren.:
(ZOOM-) -Pfeiltasten zoomen die dargestellten
wenn der manuelle Zoom-Modus aktiviert
im Display), zum Verlassen der Funktion und
im
ANALYSATOR-KONFIGURATIONS-MENÜ
- 121 -
SOLAR300N
wenn der
->
