- Seite 1 DEUTSCH Bedienungsanleitung © Copyright HT ITALIA 2023 Version DE 1.00 - xx/xx/2023...
-
Seite 2: Inhaltsverzeichnis
SOLAR03 INHALT EINLEITUNG ....................... 2 SICHERHEITSVORKEHRUNGEN UND -VERFAHREN ..........3 2.1. Vorbereitende Instruktionen ..................... 4 2.2. Während des Gebrauchs ....................4 2.3. Nach dem Gebrauch ....................... 4 VORBEREITUNG ZUM GEBRAUCH ................4 3.1. Vorbereitende Prüfung..................... 4 3.2. Stromversorgung ......................4 3.3. -
Seite 3: Einleitung

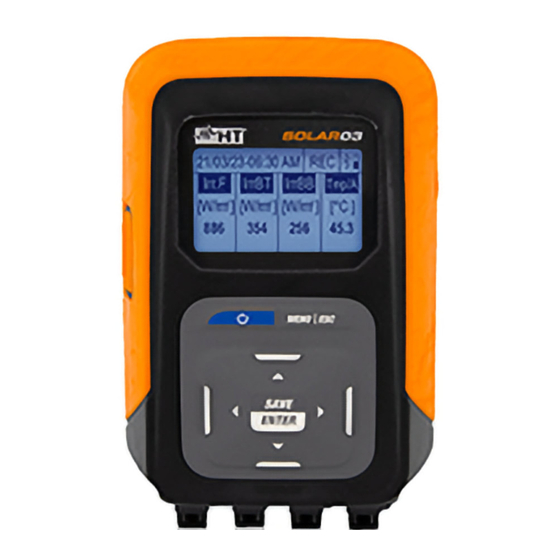

SOLAR03 1. EINLEITUNG Die Fernstation SOLAR03 wurde zur Durchführung von Messungen der Einstrahlung [W/m ] und der Temperatur [°C] sowohl an mono- als auch an bifazialen PV Modulen mithilfe spezieller angeschlossenen Sensoren entwickelt. Die Fernstation ist für den Einsatz in Kombination mit einem Master-Gerät zur Durchführung der oben genannten Messungen und Aufzeichnungen im Rahmen von... -
Seite 4: Sicherheitsvorkehrungen Und -Verfahren
• Benutzen Sie das Messgerät nicht, wenn es sich in einem schlechten Zustand befindet, z.B. wenn Sie eine Deformierung, einen Bruch, eine fremde Substanz, keine Anzeige, und so weiter erkennen. • Benutzen Sie nur Original HT Zubehör. In dieser Bedienungsanleitung wird folgendes Symbol benutzt: Achtung: Beziehen Sie sich auf die Bedienungsanleitung. Eine unsachgemäße Verwendung kann das Gerät oder dessen Komponenten beschädigen. -
Seite 5: Vorbereitende Instruktionen
SOLAR03 2.1. VORBEREITENDE INSTRUKTIONEN • Dieses Gerät ist für die Verwendung unter den im § 7.3 angegebenen Umgebungsbedingungen vorgesehen. • Halten Sie die üblichen Sicherheitsbestimmungen ein, die zum Schutz des Bedieners vor gefährlichen Spannungen und Strömen und des Geräts vor einer falschen Bedienung vorgesehen sind. -
Seite 6: Lagerung
SOLAR03 3.3. LAGERUNG Um nach einer langen Lagerungszeit unter extremen Umgebungsbedingungen eine präzise Messung zu garantieren, warten Sie, bis das Gerät in einen normalen Zustand zurückgekommen ist (siehe § 7.3). 4. NOMENKLATUR 4.1. BESCHREIBUNG DES GERÄTS LEGENDE: 1. LCD Display 2. -
Seite 7: Beschreibung Der Funktionstasten
SOLAR03 LEGENDE: 1. Öffnung für Klettverschluss- Gurt mit magnetischem Endstück 2. Batteriefach-Abdeckung Abb. 3: Beschreibung der Rückseite 4.2. BESCHREIBUNG DER FUNKTIONSTASTEN Taste ON/OFF → Drücken und halten sie die Taste mindestens 2 Sekunden lang, um das Gerät ein- oder auszuschalten →... -
Seite 8: Anweisungen Zum Gebrauch
Sekunden lang, um die Einheit auszuschalten. 5. ANWEISUNGEN ZUM GEBRAUCH 5.1. EINFÜHRUNG Die Fernstation SOLAR03 kann die folgenden Messungen durchführen: ➢ Eingänge INP1…INP3 → Einstrahlungsmessungen (angegeben in W/m ) an monofazialen (INP1) und bifazialen Modulen (INP1 Vorderseite und INP2 + INP3 Rückseite) durch Sensor(en) HT305... -
Seite 9: Hauptmenü
SOLAR03 5.2. HAUPTMENÜ 1. Drücken Sie die Taste MENU. Die nebenstehende 22/03/23 – 15:35 Bildschirmseite erscheint im Display. Benutzen sie die EINSTELLUNGEN Pfeiltasten und drücken sie die Taste ENTER zum SPEICHER Eintritt in die internen Menüs. KOPPELN 2. Die folgenden Menüs stehen zur Verfügung: HILFE ➢... - Seite 10 SOLAR03 ➢ Off → keine Temperatursonde verbunden ➢ 1 x °C → Verbindung des Temperatursensors PT305 (empfohlen) ➢ 2 x °C → Koeffizient zur Verbindung einer doppelten Temperatursonde (momentan nicht verfügbar) ➢ Tilt → Einstellung Messung Neigungswinkels der Module mit Bezug auf die horizontale Ebene (Angabe “Tilt”...
-
Seite 11: Menü Speicher
SOLAR03 5.2.2. Menü Speicher 1. Das Menü “Speiche” ermöglicht die Anzeige der Liste 22/03/23 – 15:35 der Aufzeichnungen, die im Speicher des Geräts DATEN gespeichert sind, restlichen Letztes Datum löschen? Aufzeichnungskapazität (im unteren Teil des Displays) Alle Daten löschen? und das Löschen der gespeicherten Aufzeichnungen. -
Seite 12: Menü Koppeln
SOLAR03 5.2.3. Menü Koppeln Die Fernstation SOLAR03 muss bei der ersten Verwendung über eine Bluetooth- Verbindung mit dem Master-Gerät gekoppelt werden (Pairing). Verfahren Sie wie folgt: 22/03/23 – 15:35 1. Aktivieren Sie am Master-Gerät die Anfrage zum EINSTELLUNGEN Koppeln (siehe... -
Seite 13: Menü Info
SOLAR03 5.2.5. Menü Info 1. Benutzen Sie die Pfeiltasten oder , wählen Sie das 22/03/23 – 15:35 Menü “INFO” wie nebenstehend gezeigt und drücken EINSTELLUNGEN Taste SAVE/ENTER. folgende SPEICHER Bildschirmseite erscheint im Display: KOPPELN HILFE INFO 2. Die... -
Seite 14: Anzeige Der Werte Der Umgebungsparameter
SOLAR03 5.3. ANZEIGE DER WERTE DER UMGEBUNGSPARAMETER Das Gerät ermöglicht die Echtzeitanzeige der Einstrahlungs- und Temperaturwerte der PV Modulen (wenn mit einem Master-Gerät gekoppelt) über verbundene und aktive Proben, und die Messung des Neigungswinkels der Module. 22/03/23 – 15:35 1. Drücken Sie die Taste und schalten Sie damit das Irr. -
Seite 15: Aufzeichnung Der Werte Der Umgebungsparameter
SOLAR03 5.4. AUFZEICHNUNG DER WERTE DER UMGEBUNGSPARAMETER Mit der Fernstation SOLAR03 können Sie in ihrem internen Speicher die Referenzen der Aufzeichnungen im Zeitverlauf der Einstrahlungs-/Temperaturwerte während einer Messkampagne speichern, die vom gekoppelten Master-Gerät durchgeführt wurde. WARNUNG • Die Aufzeichnung der Einstrahlungs-/Temperaturwerte kann NUR vom dem mit der Fernstation gekoppelten Master-Gerät gestartet werden. -
Seite 16: Wartung Und Pflege
Gehen Sie wie folgt vor: Batteriewechsel 1. Schalten Sie die Fernstation SOLAR03 aus. 2. Entfernen Sie alle an den Eingängen verbundenen Sonden. 3. Öffnen Sie die Abdeckung des Batteriefachs auf der Rückseite (siehe Abb. 3 – Teil 2). -
Seite 17: Technische Daten
Frequenzbereich: 2.400 2.4835GHz R&TTE Kategorie: Klasse 1 Maximale Sendeleistung: <100mW (20dBm) Eingangsanschlüsse Eingänge INP1 … INP4: Custom 5-poliger HT-Stecker Interner Speicher Anzahl an speicherbaren Aufzeichnungen: max 99 (linearer Speicher) Speicherautonomie: ca. 60 Stunden (fixes Abtastintervall 1s) DE - 16... -
Seite 18: Klimabedingungen Für Den Gebrauch
SOLAR03 Mechanische Eigenschaften Abmessungen (L x B x H): 155 x 100 x 55mm Gewicht (inklusive Batterie): 350g Mechanischer Schutz: IP67 7.3. KLIMABEDINGUNGEN FÜR DEN GEBRAUCH Bezugstemperatur: 23°C 5°C Betriebstemperatur: -20°C 80°C Relative Betriebs-Luftfeuchtigkeit: <80%RH Lagerungstemperatur: -10°C 60°C... -
Seite 19: Service
SOLAR03 8. SERVICE 8.1. GARANTIEBEDINGUNGEN Für dieses Gerät gewähren wir Garantie auf Material- oder Produktionsfehler, entsprechend unseren allgemeinen Geschäftsbedingungen. Während der Garantiefrist behält sich der Hersteller das Recht vor, das Produkt wahlweise zu reparieren oder zu ersetzen. Falls Sie das Gerät aus irgendeinem Grund für Reparatur oder Austausch einschicken müssen, setzen Sie sich bitte zuerst mit dem lokalen Händler in Verbindung,...
