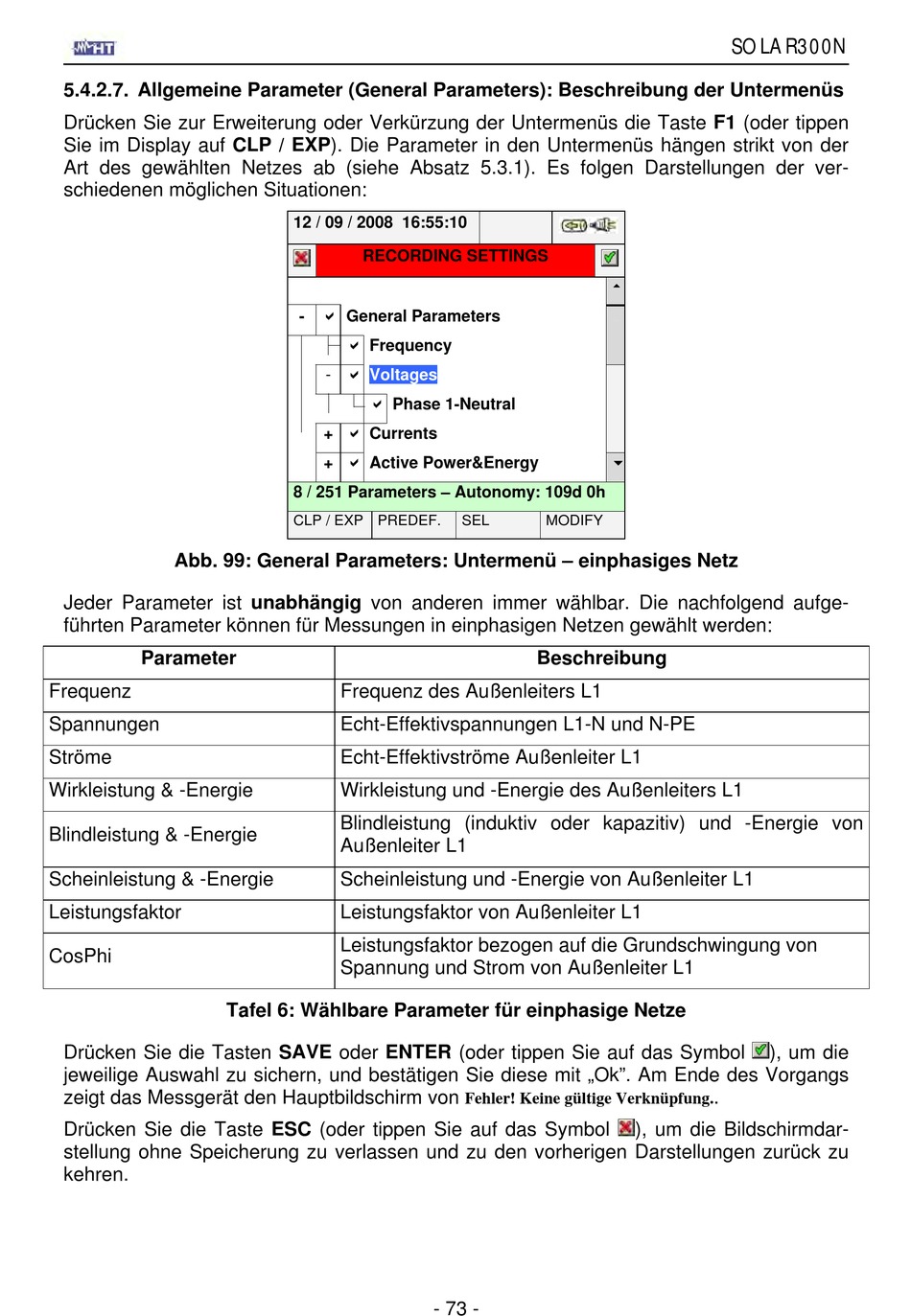

5.4.2.7. Allgemeine Parameter (General Parameters): Beschreibung der Untermenüs
Drücken Sie zur Erweiterung oder Verkürzung der Untermenüs die Taste F1 (oder tippen
Sie im Display auf CLP / EXP). Die Parameter in den Untermenüs hängen strikt von der
Art des gewählten Netzes ab (siehe Absatz 5.3.1). Es folgen Darstellungen der ver-
schiedenen möglichen Situationen:
Abb. 99: General Parameters: Untermenü – einphasiges Netz
Jeder Parameter ist unabhängig von anderen immer wählbar. Die nachfolgend aufge-
führten Parameter können für Messungen in einphasigen Netzen gewählt werden:
Parameter
Frequenz
Spannungen
Ströme
Wirkleistung & -Energie
Blindleistung & -Energie
Scheinleistung & -Energie
Leistungsfaktor
CosPhi
Drücken Sie die Tasten SAVE oder ENTER (oder tippen Sie auf das Symbol
jeweilige Auswahl zu sichern, und bestätigen Sie diese mit „Ok". Am Ende des Vorgangs
zeigt das Messgerät den Hauptbildschirm von
Drücken Sie die Taste ESC (oder tippen Sie auf das Symbol
stellung ohne Speicherung zu verlassen und zu den vorherigen Darstellungen zurück zu
kehren.
12 / 09 / 2008 16:55:10
RECORDING SETTINGS
General Parameters
-
Frequency
-
Voltages
Phase 1-Neutral
+ Currents
+ Active Power&Energy
8 / 251 Parameters – Autonomy: 109d 0h
CLP / EXP PREDEF.
Frequenz des Außenleiters L1
Echt-Effektivspannungen L1-N und N-PE
Echt-Effektivströme Außenleiter L1
Wirkleistung und -Energie des Außenleiters L1
Blindleistung (induktiv oder kapazitiv) und -Energie von
Außenleiter L1
Scheinleistung und -Energie von Außenleiter L1
Leistungsfaktor von Außenleiter L1
Leistungsfaktor bezogen auf die Grundschwingung von
Spannung und Strom von Außenleiter L1
Tafel 6: Wählbare Parameter für einphasige Netze
SEL
MODIFY
Beschreibung
Fehler! Keine gültige Verknüpfung.
- 73 -
SOLAR300N
), um die
.
), um die Bildschirmdar-
