Drücken Sie in einem beliebigen Bildschirm von „Recording Settings" die Taste F2 (oder
tippen Sie im Display auf PREDEF.). Das Messgerät zeigt die folgende Bildschirmdar-
stellung:

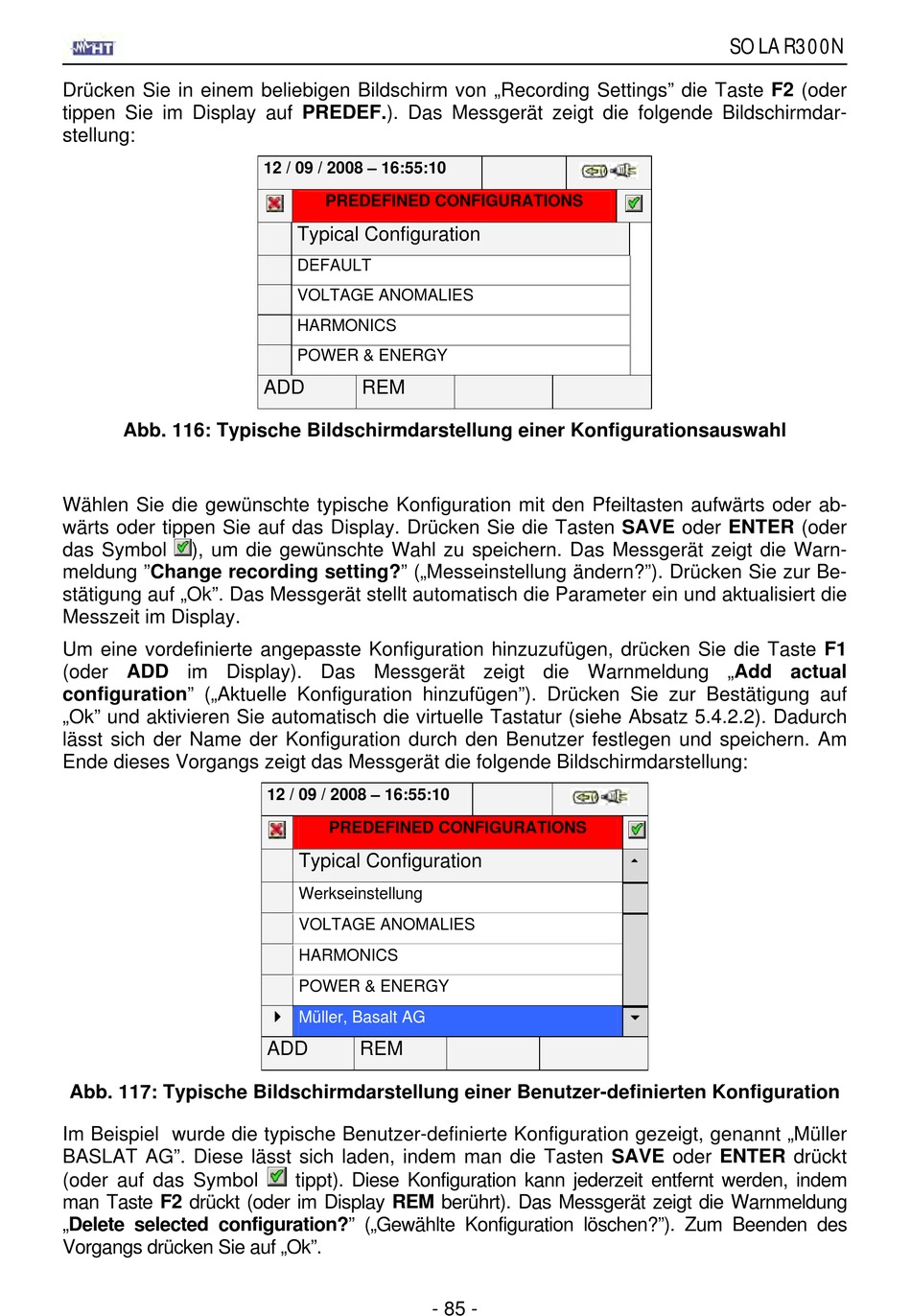

Abb. 116: Typische Bildschirmdarstellung einer Konfigurationsauswahl
Wählen Sie die gewünschte typische Konfiguration mit den Pfeiltasten aufwärts oder ab-
wärts oder tippen Sie auf das Display. Drücken Sie die Tasten SAVE oder ENTER (oder
das Symbol
), um die gewünschte Wahl zu speichern. Das Messgerät zeigt die Warn-
meldung "Change recording setting?" („Messeinstellung ändern?"). Drücken Sie zur Be-
stätigung auf „Ok". Das Messgerät stellt automatisch die Parameter ein und aktualisiert die
Messzeit im Display.
Um eine vordefinierte angepasste Konfiguration hinzuzufügen, drücken Sie die Taste F1
(oder ADD im Display). Das Messgerät zeigt die Warnmeldung „Add actual
configuration" („Aktuelle Konfiguration hinzufügen"). Drücken Sie zur Bestätigung auf
„Ok" und aktivieren Sie automatisch die virtuelle Tastatur (siehe Absatz 5.4.2.2). Dadurch
lässt sich der Name der Konfiguration durch den Benutzer festlegen und speichern. Am
Ende dieses Vorgangs zeigt das Messgerät die folgende Bildschirmdarstellung:
Abb. 117: Typische Bildschirmdarstellung einer Benutzer-definierten Konfiguration
Im Beispiel wurde die typische Benutzer-definierte Konfiguration gezeigt, genannt „Müller
BASLAT AG". Diese lässt sich laden, indem man die Tasten SAVE oder ENTER drückt
(oder auf das Symbol
man Taste F2 drückt (oder im Display REM berührt). Das Messgerät zeigt die Warnmeldung
„Delete selected configuration?" („Gewählte Konfiguration löschen?"). Zum Beenden des
Vorgangs drücken Sie auf „Ok".
12 / 09 / 2008 – 16:55:10
PREDEFINED CONFIGURATIONS
Typical Configuration
DEFAULT
VOLTAGE ANOMALIES
HARMONICS
POWER & ENERGY
ADD
REM
12 / 09 / 2008 – 16:55:10
PREDEFINED CONFIGURATIONS
Typical Configuration
Werkseinstellung
VOLTAGE ANOMALIES
HARMONICS
POWER & ENERGY
Müller, Basalt AG
ADD
REM
tippt). Diese Konfiguration kann jederzeit entfernt werden, indem
- 85 -
